Odstredivé čerpadlású „ťažnými koňmi“ v odvetviach, ako je úprava vody, ropa a plyn a výroba. Výstupný tlak (tiež známy ako výtlačný tlak) a prietok sú ich najdôležitejšie ukazovatele výkonu. Korelácia medzi týmito dvoma priamo určuje účinnosť čerpadla, spotrebu energie a stabilitu systému. Či už sa zaoberáte inžinierskym dizajnom, prevádzkou zariadení alebo inými súvisiacimi oblasťami, zvládnutie tohto vzťahu je kľúčom k optimalizácii výkonu zariadenia a vyhýbaniu sa obchádzkam. Nižšie v kombinácii s praktickými priemyselnými skúsenosťami na mieste analyzujeme ich interakciu, ovplyvňujúce faktory a praktické aplikácie – všetky praktické poznatky.

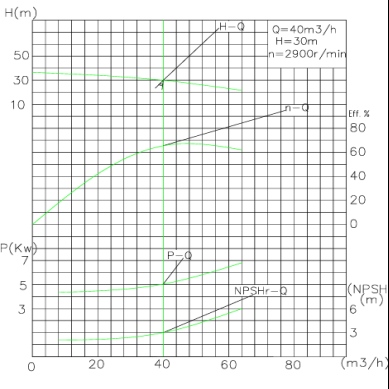

Za podmienok konštantnej rýchlosti otáčania a priemeru obežného kolesa je výstupný tlak a prietok odstredivého čerpadla nepriamo úmerný. Tento zákon možno intuitívne odraziť na krivke Q-H (krivka prietoku a výšky): výška priamo súvisí s tlakom a so zvyšujúcou sa rýchlosťou prietoku klesá výška a naopak.
Princíp nie je zložitý: odstredivé čerpadlá prenášajú energiu do tekutín prostredníctvom odstredivej sily generovanej rotujúcim obežným kolesom. Keď sa prietok zvýši, cez kanály obežného kolesa prejde viac tekutiny za jednotku času. Celkový energetický výstup obežného kolesa je však obmedzený pri pevnej rýchlosti otáčania, takže energia pridelená každej kvapalinovej jednotke klesá a zodpovedajúcim spôsobom klesá aj výstupný tlak. Napríklad odstredivé čerpadlo s rýchlosťou otáčania 1800 ot./min má výstupný tlak približne 4 bary pri prietoku 60 m³/h; keď sa prietok zvýši na 90 m³/h, tlak pravdepodobne klesne na približne 2,2 baru. Tento inverzne proporcionálny vzťah platí pre všetky odstredivé čerpadlá pracujúce v rámci ich konštrukčného rozsahu.
Základný zákon nepriamej úmernosti ovplyvňujú nasledujúce faktory, čo vedie k odchýlke Q-H krivky a tým k zmene interakcie medzi nimi:
Zvládnutie vyššie uvedených zákonov môže pomôcť vyriešiť praktické problémy a cielene zlepšiť prevádzkové efekty:
Otázka: Čím vyšší je výstupný tlak odstredivého čerpadla, tým väčší je prietok?
Odpoveď: Nie. Pri pevnej rýchlosti otáčania a odporu systému majú tlak a prietok nepriamo úmerný vzťah – zvyčajne čím vyšší tlak, tým nižší prietok.
Otázka: Ako zvýšiť prietok bez zníženia tlaku?
Odpoveď: Zvýšte rýchlosť otáčania pomocou VFD alebo vymeňte obežné koleso za väčší priemer. Podľa zákonov afinity môžu obe metódy dosiahnuť synchrónne zlepšenie prietoku a tlaku.
Otázka: Aké sú hlavné faktory ovplyvňujúce výstupný tlak?
Odpoveď: Hlavnými faktormi sú rýchlosť otáčania, priemer obežného kolesa, odpor systému a hustota kvapaliny. Spomedzi nich má najvýznamnejší vplyv rýchlosť otáčania a priemer a mali by sa pri úpravách uprednostňovať.
Základným vzťahom medzi výstupným tlakom a prietokovou rýchlosťou odstredivého čerpadla je nepriama úmernosť za pevných podmienok, ale dá sa flexibilne optimalizovať úpravou rýchlosti otáčania, veľkosti obežného kolesa, odporu systému a vlastností tekutiny. Aplikácia týchto poznatkov v praktickej prevádzke môže nielen zlepšiť prevádzkový výkon čerpadla a znížiť spotrebu energie, ale aj zabrániť stratám spôsobeným poruchami zariadenia. Je potrebné poznamenať, že pre špecifické scenáre aplikácie je dôležité odkázať na krivku Q-H čerpadla a vykonať testy na mieste, aby sa určil optimálny prevádzkový bod. Či už ide o návrh systému alebo neskoršie riešenie problémov, dôkladné pochopenie tohto základného vzťahu je nevyhnutné pre efektívnu a stabilnú prevádzku odstredivých čerpadiel. Ak máte akékoľvek ďalšie otázky týkajúce sa výberu odstredivého čerpadla, prispôsobenia parametrov tlaku a prietoku, optimalizácie pracovných podmienok atď., neváhajte nás kontaktovaťteff. Máme profesionálny technický tím, prispôsobené riešenia a komplexnú popredajnú podporu, ktorá sprevádza efektívnu prevádzku vášho zariadenia počas celého procesu a pomáha riešiť rôzne problémy s prepravou priemyselných tekutín.
