Čerpadlá na jednotlivé skrutky Teffiko sú vhodné pre nasledujúce pracovné podmienky:
● Preprava médií s vysokou viskozitou: Viskozita média sa pohybuje od 20 000 do 200 000 MPa · s, v závislosti od veľkosti pumpy.
● Preprava média obsahujúceho tuhé častice alebo vlákna: maximálna veľkosť častíc je 16 mm, najdlhšia dĺžka vlákna je 100 mm. Obsah pevnej fázy je zvyčajne 40% a keď je tuhá látka v médiu v práškovej forme, môže dosiahnuť 60% alebo dokonca vyššiu.
● Nepretržitá a stabilná transport: Neexistuje žiadne kolísanie periodického tlaku, ako je výlušenie recipročných čerpadiel.
● Nízka - agitačná preprava: Neporenieva inherentnú štruktúru médií.
● Splnenie nízkych - požiadaviek na hluk.

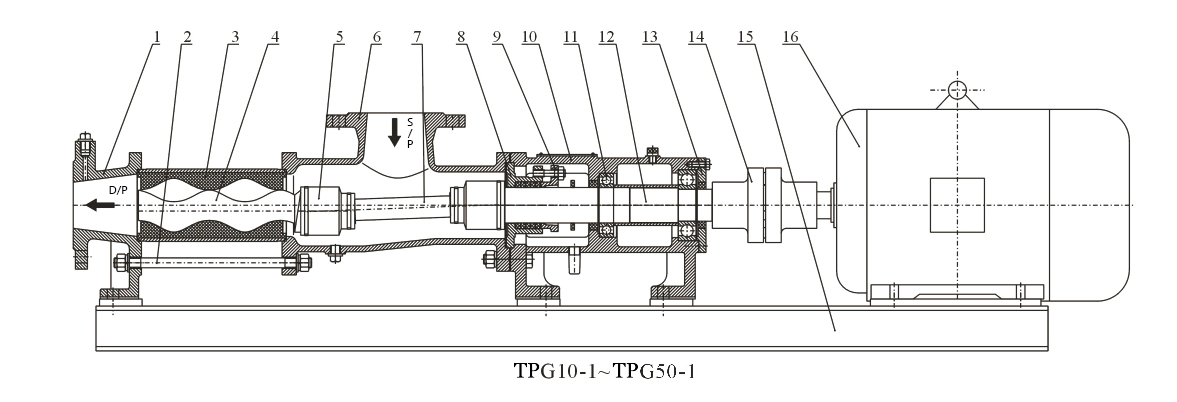

Štruktúrne diagramy jedného - skrutkového čerpadla
1. Disquarge Body 2.Tie prúty 3.Stator 4. skrinka hriadeľa 5. Zostava kĺbového kĺbu.

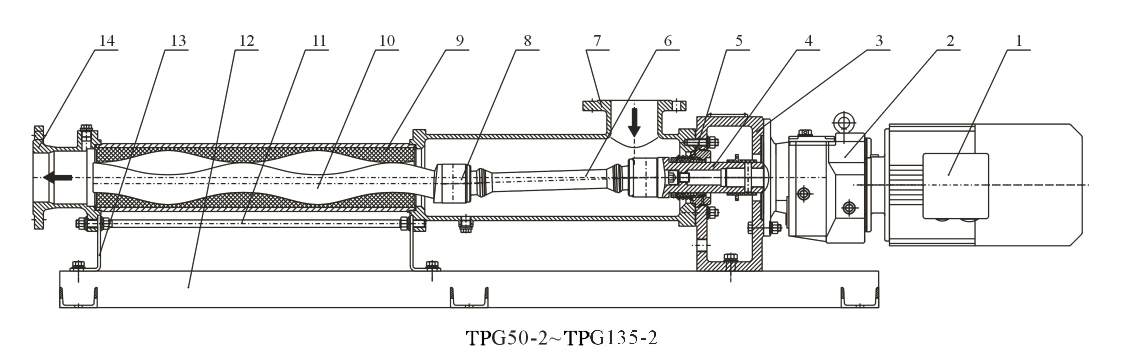

1.Motor 2.Gearbox 3. Zložka zložky rámu 4. Komponent tesnenia 5. Rozšírenie hriadeľa 6. Univerzálna spoločná komponent 7. Časová komora 8. KONTECTING ROD 9.Stator 10.ROTOR 11.TIE ROD 12. BAZE 13.Supportu

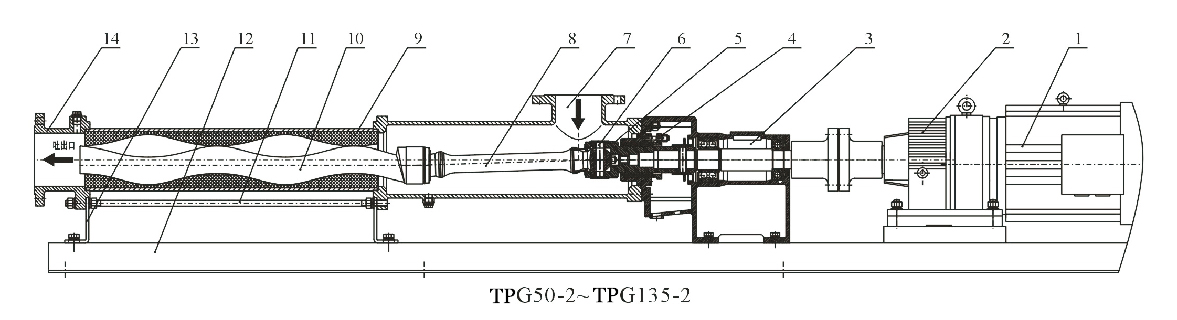

1.Motor 2.Gearbox 3.direct-Connection Podpery 4. rozšírenie hriadeľa 5. Memechanická zostava tesnenia 6. KONTROWNATING ROD 7.Suction COMBAR 8. Zostava kĺbu 9.Stator 10.ROTOR 11.Tie Rod 12. BASE 13.POROPPORT FET 14. DISKEBECTURE BODY
Aplikačné polia
● Pole ochrany životného prostredia: Vhodné na prepravu priemyselných a domácich odpadových vôd, ako aj na kaly - naložená zakalená voda obsahujúca tuhé častice a krátke vlákna.
● Priemysel stavby lodí: Používa sa na čistenie a preprava médií, ako sú olejové zmesi, vodné zmesi, ropný kal a olejová odpadová voda.
● Priemysel ropy: prepravuje ropu, olej - vodné zmesi a uhlie metán - vodné zmesi.
● Farmaceutický a denný chemický priemysel: Môže sprostredkovať rôzne viskózne kalule, emulzie a masť - kozmetika typu.
● Priemysel konzervovania potravín: Dokáže prepravovať viskózne škroby, jedlé oleje, med, džemy a krémy.
● Pivovarnícky priemysel: Vhodný na prepravu fermentovaných viskóznych kalov, zrná liehovín, zvyškov potravinových výrobkov a slizničných tekutín s rôznymi pevnými hrudkami.
● Stavebný priemysel: Používa sa na rozprašovanie a prepravu pastovitých látok, ako je cementová malta, lipová malta a povlaky.
● Ťažobný priemysel: Odtoky podzemnej vody a suspenzie - naložené odpadové vody obsahujúce tuhé častice v baniach po zemi.
● Chemický priemysel: Špirálové čerpadlo prepravuje rôzne suspenzie, oleje, koloidné kalu a lepidlá.
● Tlač a papier - výroba priemyslu: môže sprostredkovať vysoké - viskozita atramenty a plastové pasty PVC pre tapetu.
● Priemyselné kotly a elektrárne: Špirálové čerpadlo sa používa na prepravu kalu na uhlie - vodu.
Tabuľky parametrov výkonu
| Nie | Model čerpadla | Tok m³/h | Tlak MPA | Menovité rýchlostné otáčky | Výkon motora KW | priemer priemeru mm | Kaliber mm | Funkcia |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | prepravovať Pam |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | prepravovať Pam |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | prepravovať Pam |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | prepravovať Pam |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Prepravný kal |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Prepravný kal |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Prepravný kal |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Prepravný kal |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Prepravný kal |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Prepravný kal |
Výber čerpadla typu TPG s 8-pólovým motorom (nízke napätie v prvom stupni kalu) čerpadlo)
| Nie | Model čerpadla | Tok m³/h | Tlak MPA | Menovité rýchlostné otáčky | Výkon motora KW | Vstupný priemer mm | Kaliber mm | Funkcia |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | prepravovať Pam |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | prepravovať Pam |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | prepravovať Pam |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | prepravovať Pam |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Prepravný kal |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Prepravný kal |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Prepravný kal |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Prepravný kal |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | Prepravný kal |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Prepravný kal |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Prepravný kal |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Prepravný kal |
| Nie | Režim čerpadla | Tok m³/h | Tlak MPA | Menovité rýchlostné otáčky | Výkon motora KW | priemer priemeru mm | Kaliber mm | Funkcia |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | prepravovať Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | prepravovať Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | prepravovať Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | prepravovať Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Prepravný kal |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Prepravný kal |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Prepravný kal |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Prepravný kal |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Prepravný kal |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Prepravný kal |
Výber čerpadla typu TPG s 8-pólovým motorom (nízko napätie vpredové kalové vstupné čerpadlo)
| Nie. | Model čerpadla | Tok m³/h | Tlak MPA | Menovité rýchlostné otáčky | Výkon motora KW | Vstupný priemer mm | Kaliber mm | Funkcia |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | prepravovať Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | prepravovať Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | prepravovať Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | prepravovať Pam |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Prepravný kal |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Prepravný kal |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Prepravný kal |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Prepravný kal |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Prepravný kal |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Prepravný kal |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Prepravný kal |
| Nie. | Model čerpadla | Tok m³/h | Tlak MPA | Menovité rýchlostné otáčky | Výkon motora KW | Vstupný priemer mm | Kaliber mm | Funkcia |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | prepravovať Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | prepravovať Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | prepravovať Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | prepravovať Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Prepravný kal |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Prepravovať sudge |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Prepravný kal |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Prepravný kal |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Prepravný kal |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Prepravný kal |
Výber čerpadla typu TPG s 8-pólom motora (vysokonapäťové vpätné kalové čerpadlo kalu)
| Nie | Model čerpadla | Tok m³/h | Tlak MPA | Menovité rýchlostné otáčky | Výkon motora KW | Vstupný priemer mm | Kaliber mm | Funkcia |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | prepravovať Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | prepravovať Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | prepravovať Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Prepravný kal |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Prepravný kal |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Prepravný kal |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Prepravný kal |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Prepravný kal |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Prepravný kal |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Prepravný kal |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Prepravný kal |
