Podrobné vysvetlenie bežných plánov preplachovania 1/11/53A/53B

Pri inštalácii, uvádzaní do prevádzky, údržbe a údržbe priemyselných kvapalinových systémov (ako sú čerpadlá, ventily, potrubia, výmenníky tepla a iné zariadenia) je plán preplachovania základným procesom na odstránenie nečistôt (troska zo zvárania, hrdza, prach, olejové škvrny) v systéme a zabezpečenie bezpečnej prevádzky zariadenia.

I. Plán 1: Jednoslučkové priame splachovanie (základný univerzálny typ)

1. Základná definícia

Plán 1 nevyžaduje žiadne vonkajšie potrubia. Slúži ako vnútorné preplachovacie potrubie pre mechanické upchávky. Na rozdiel od plánu 11 nie je preplachovacie potrubie vystavené atmosfére, čím sa zabraňuje zamrznutiu/polymerizácii kvapalín s vysokou viskozitou pri nízkych teplotách.

2. Použiteľné scenáre

• Zvyčajne sa používa pre horizontálne čerpadlá.
• Kvapaliny s vysokou viskozitou, ktoré sú náchylné na zahusťovanie, tuhnutie alebo polymerizáciu.
• Vhodnejšie pre čerpadlá ANSI.

3. Bezpečnostné opatrenia

• Prietok preplachovacej kvapaliny musí byť dostatočný na odvádzanie tepla z komory mechanického tesnenia.
• Na rozdiel od plánu 11 je preplachovacia kvapalina zriedka nasmerovaná na čelo tesnenia.
• Neodporúča sa pre špinavé výrobky, pretože môžu ľahko upchať preplachovacie potrubie.
• Nevzťahuje sa na vertikálne čerpadlá.

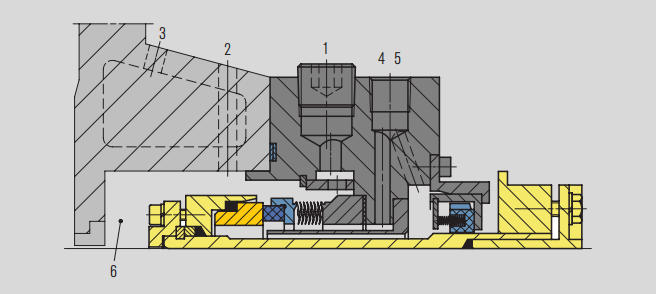

Podrobnosti o pečatnej komore

1. Preplachovací port (F), upchatý (pre možnú budúcu cirkulujúcu kvapalinu alebo odvzdušnenie vertikálnych čerpadiel)
2. Odvzdušňovací otvor (V), ak je to potrebné
3. Vstup vykurovania/chladenia (HI alebo CI), výstup vykurovania/chladenia (HO alebo CO), ak je to potrebné
4. Prietok chladiacej vody (Q)
5. Odtokový otvor (D)
6. Tesniaca komora

II.

1. Základná definícia

• Predvolený plán preplachovania pre všetky jednotlivé tesnenia.
• Slúži ako preplachovací a samoodvzdušňovací plán pre horizontálne čerpadlá.
• Pomáha vytvárať dodatočnú rezervu tlaku pary v tesniacej komore.
• Používa otvory na riadenie prietoku na obmedzenie prietoku preplachovacej kvapaliny k mechanickému tesneniu.
• Používa distribuované preplachovanie na zefektívnenie chladenia a mazania.

2. Použiteľné scenáre

• Vo všeobecnosti vhodné na všetky všeobecné účely, okrem prípadu, keď je tlakový rozdiel medzi výtlačným otvorom čerpadla a tlakom v tesniacej komore malý.

3. Bezpečnostné opatrenia

• Pri aplikáciách s vysokou hlavou je potrebné veľmi starostlivo vypočítať veľkosť otvoru a/alebo počet otvorov.
• Vôľa hrdla a veľkosť otvoru spolu zaisťujú, že preplachovacia kvapalina môže správne prúdiť k tesneniu.
• Vždy skontrolujte rozdiel medzi výtlačným otvorom a tlakom v tesniacej komore.
• Je potrebné vyhnúť sa médiám obsahujúcim pevné látky, abrazívne látky alebo ľahko polymerizovateľné látky.
• Zanesenie clony možno potvrdiť kontrolou povrchovej teploty potrubia pred clonou a za clonou.

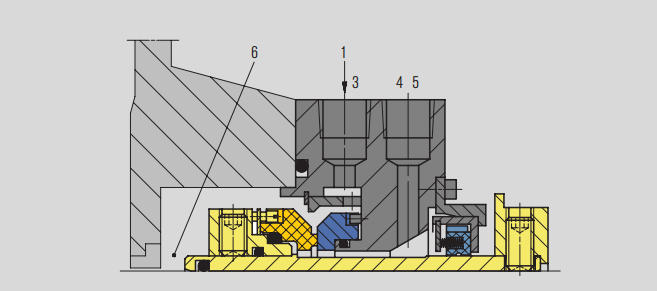

Podrobnosti o pečatnej komore

1. Z vysokotlakovej oblasti čerpadla (výtlak čerpadla alebo výtlačné potrubie čerpadla)
3. Preplachovací port (F)
4. Chladič (Q)
5. Vypúšťací otvor (D)
6. Tesniaca komora



III.

1. Základná definícia

• Čerpané médium neunikne do atmosféry, pokiaľ sa nestratí tlak v nádrži.
• Tlakovanie vyžaduje zdroj dusíka.
• Poskytuje chladiace špirály vo vnútri alebo mimo nádrže na odvádzanie tepla.
• Používa vnútorné cirkulačné zariadenie na zabezpečenie cirkulácie bariérovej tekutiny.
• Bariérová kvapalina vstupuje do procesného média cez vnútornú tesniacu plochu.

2. Použiteľné scenáre

• Vhodné pre pracovné podmienky, kde je dovolené médium produktu riediť.
• Vhodné pre pracovné podmienky, kde médium nemôže zabezpečiť mazanie vnútornej strany tesnenia.
• Vhodné pre scenáre, kde je izolačný tlak až 16 bar (232 psi).

3. Bezpečnostné opatrenia

• Uistite sa, že tlak zdroja je vyšší ako požadovaný izolačný tlak.
• Pred spustením zariadenia odvzdušnite systém.
• Sledujte teplotu vstupného a výstupného potrubia tesnenia.
• Pokles hladiny kvapaliny v zásobnej nádrži indikuje netesnosť vnútorného a/alebo vonkajšieho tesnenia.
• Uistite sa, že izolačný tlak je vždy aspoň o 1,4 baru (20 psi) vyšší ako tlak v tesniacej komore.
• Ak je izolačný tlak vyšší ako 16 bar (232 psi), mal by sa použiť plán 53B, 53C alebo 54.
• Overte si u procesného inžiniera, či je dovolené médium produktu kontaminovať.
• Zabezpečte kompatibilitu medzi izolačnou kvapalinou a médiom čerpaným čerpadlom.

Podrobnosti o pečatnej komore

4. Preplachovanie (F)

5. Výstup kvapalinovej bariéry (LBO)

6. Vstup kvapalinovej bariéry (LBI)

7. Tesniaca komora

IV.

1. Základná definícia

• Bariérová kvapalina a dusík sú oddelené membránou, ktorá môže účinne zabrániť zmiešaniu dusíka a bariérovej kvapaliny, podobne ako Plan 53A.
• Čerpané médium zvyčajne neunikne do atmosféry, pokiaľ sa nestratí tlak v mechúre.
• Ako nezávislý systém má vysokú spoľahlivosť a nevyžaduje stály zdroj dusíka a vonkajší tlak.
• Rekuperácia tepla sa vykonáva pomocou vodného alebo vzduchového chladiča.
• Bariérová kvapalina vstupuje do procesného média cez vnútornú tesniacu plochu.

2. Použiteľné scenáre

• Vhodné pre pracovné podmienky, kde je dovolené médium produktu riediť.
• Vhodné pre pracovné podmienky, kde médium nemôže prepláchnuť vnútornú stranu tesnenia.
• Vhodné pre pracovné podmienky, kde nie je možné prijať plán 53A z dôvodu nemožnosti získať kontinuálny a stabilný zdroj dusíka pri požadovanom tlaku.
• Vhodné pre aplikačné scenáre, kde je izolačný tlak vyšší ako 16 bar (232 psi) a plán 53A nie je možné použiť.

3. Bezpečnostné opatrenia

• Overte si u procesného inžiniera, či je dovolené médium produktu kontaminovať.
• Overte kompatibilitu medzi izolačnou kvapalinou a čerpaným médiom.
• Uistite sa, že membrána mechúra je vopred naplnená na správny tlak, aby sa dosiahol požadovaný izolačný tlak pri prevádzkovej teplote.
• Pred spustením zariadenia odvzdušnite systém.
• Sledujte teplotu vstupného a výstupného potrubia tesnenia.
• Uistite sa, že izolačný tlak je vždy aspoň o 1,4 baru (20 psi) vyšší ako tlak v tesniacej komore.
• Ako nezávislý systém má vysokú spoľahlivosť a nevyžaduje stály zdroj dusíka a vonkajší tlak.

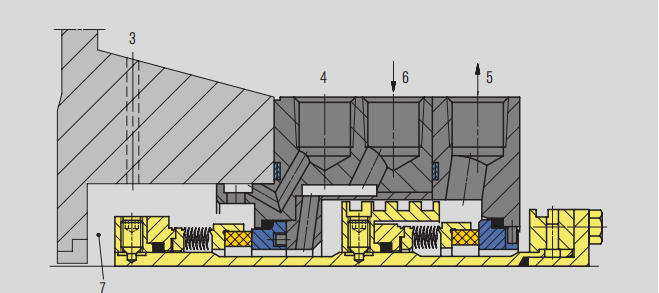

Podrobnosti o pečatnej komore

3. Referenčný bod tlaku

4. Preplachovanie (F)

5. Výstup kvapalinovej bariéry (LBO)

6. Vstup kvapalinovej bariéry (LBI)

7. Tesniaca komora

Záver
