Odstredivé čerpadlá namontované na ráme vs. tesne spojené: The Ultimate 2026 Industrial Selection Guide

V priemyselných systémoch na manipuláciu s kvapalinami je výber medzi odstredivými čerpadlami namontovanými na ráme a tesne spojenými odstredivými čerpadlami jedným z najbežnejších rozhodnutí pri obstarávaní inžinierskych sietí a správe zariadení.

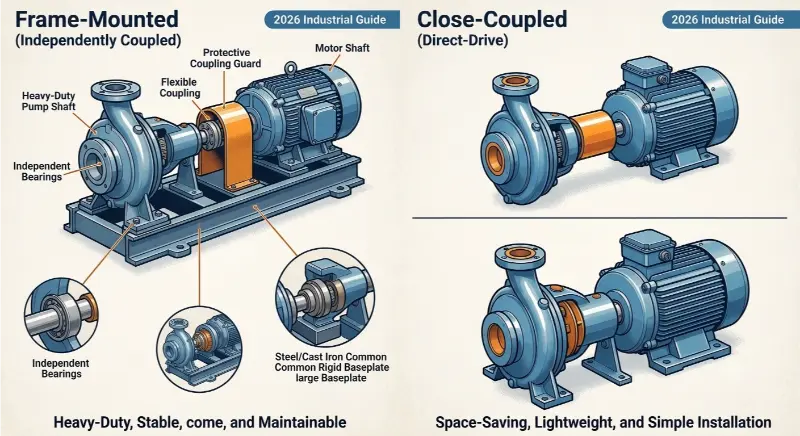

1. Čo je rámová montážOdstredivé čerpadlo?

Odstredivé čerpadlo namontované na ráme, tiež známe ako nezávisle spojené čerpadlo alebo čerpadlo namontované na základnej doske, je bežne používaný typ priemyselného čerpadla pre veľké zaťaženie. Je vybavený nezávislou základovou doskou oceľ/liatina pre vysokú celkovú stabilitu a nosnosť. Čerpadlo a motor majú oddelené hriadele poháňané spojkou s ochranným krytom, čo zaisťuje bezpečnú a stabilnú prevádzku.

Hlavné kľúčové komponenty odstredivých čerpadiel namontovaných na ráme

• Teleso čerpadla a obežné koleso: Hlavné komponenty na manipuláciu s kvapalinou, prispôsobené tak, aby zodpovedali charakteristikám média, prietoku a požiadavkám hlavy, vhodné pre rôzne podmienky priemyselných kvapalín.
• Hriadeľ čerpadla a nezávislé ložiská: Špeciálna nosná konštrukcia, ktorá nezávisle znáša prevádzkové zaťaženie, odolná voči vibráciám a opotrebovaniu, vhodná na nepretržitú 24-hodinovú náročnú prevádzku.
• Mechanické tesnenie alebo balenie: Účinne zabraňuje úniku tekutín, vhodné pre zložité stredné prostredia, ako je vysoká teplota, korózia a vysoký tlak.
• Pružná/pevná hriadeľová spojka: Spája hriadeľ čerpadla a hriadeľ motora, vyrovnáva odchýlky tepelnej rozťažnosti počas prevádzky a tlmí vibrácie.
• Kryt spojky: Chráni štruktúru spojky, zabraňuje vniknutiu cudzích látok a náhodnému kontaktu s ľuďmi, čím zaisťuje bezpečnú prevádzku zariadenia.
• Spoločná pevná základná doska: Zaisťuje teleso čerpadla a motor, zaručuje vyrovnanie zariadenia a stabilitu inštalácie a eliminuje prevádzkové nesprávne nastavenie.
• Nezávisle namontovaný motor: Motor je nezávislá jednotka, ktorú je možné samostatne rozobrať, skontrolovať, opraviť a vymeniť bez ovplyvnenia telesa čerpadla a konštrukcie potrubia.

2. Čo je to odstredivé čerpadlo s úzkym spojením?

Pripojené odstredivé čerpadlo, nazývané aj kompaktné čerpadlo alebo čerpadlo s priamym pohonom, je kompaktný typ čerpadla. Eliminuje nezávislé hriadele čerpadiel, spojky a ďalšie komponenty. Obežné koleso je priamo namontované na predĺženom hriadeli motora, integruje telo čerpadla a motor bez samostatnej základnej dosky. Vyznačuje sa zjednodušenou štruktúrou, malými rozmermi a jednoduchou inštaláciou.

Hlavné kľúčové komponenty odstredivých čerpadiel s úzkym spojením

• Integrované puzdro čerpadla: Zjednodušená konštrukcia, kompaktná veľkosť, vhodná do úzkych inštalačných priestorov a stabilná dodávka tekutiny.
• Obežné koleso s predĺženým hriadeľom motora: Žiadny nezávislý hriadeľ čerpadla, integrovaný pohon obežného kolesa a hriadeľa motora, žiadne straty v prevodovke.
• Mechanické tesnenie alebo balenie: Základná ochrana tesnenia, vhodná pre scenáre s normálnou teplotou a čistou kvapalinou.
• Štandardný motor s predĺženým hriadeľom: Vyvažuje výkon a nosnosť tela čerpadla, nie sú potrebné žiadne ďalšie diely prevodovky.
• Jednoduchá/dvojitá montážna konzola: Nahrádza odolnú základnú dosku, ľahké upevnenie zariadenia, flexibilná a pohodlná inštalácia.

Jasné rozdelenie použiteľných scenárov

Scenáre na uprednostnenie odstredivých čerpadiel namontovaných na ráme

Hlavné priemyselné scenáre, ako je chemické inžinierstvo, rafinácia ropy, ťažká výroba, úprava vody vo veľkom meradle a mestské zásobovanie vodou; výrobné linky vyžadujúce 24-hodinovú nepretržitú prevádzku; dodávka špeciálnych kvapalín s vysokou teplotou, nízkou teplotou, vysokou korozívnosťou a nečistotami; projekty dodávania tekutín s veľkým prietokom, vysokou hlavou a vysokým výkonom; pracovné podmienky s extrémne vysokými požiadavkami na životnosť zariadení, prevádzkovú stabilitu a komfort obsluhy a údržby.

Scenáre na uprednostnenie odstredivých čerpadiel s úzkym spojením

Civilné a komerčné scenáre, ako je cirkulácia HVAC v komerčných budovách, zásobovanie vodou pre výškové budovy, zvyšovanie tlaku pri požiari a zavlažovanie záhrady; normálna teplota a dodávka čistej tekutiny v ľahkom priemysle, ako je potravinársky, farmaceutický a elektronický priemysel; malé a stredné projekty s úzkym inštalačným priestorom a obmedzeným rozpočtom; scenáre dodávania tekutín s miernym zaťažením, prerušovanou prevádzkou a požiadavkami na stlmenie.

Zhrnutie

Neexistuje žiadna absolútna nadradenosť alebo podradenosť medzi rámovými a tesne spojenými odstredivými čerpadlami, iba rozdiel vo vhodnosti pre pracovné podmienky. Prvý z nich sa zameriava na trvanlivosť pri vysokom zaťažení a je jadrom dodávania priemyselných tekutín; druhý sa zameriava na prenosnosť a nízke náklady a je cenovo výhodnou prvou voľbou pre komerčné a civilné použitie. Iba presným zladením pracovných podmienok, média, inštalačného priestoru a rozpočtu vlastného projektu môžete zásadne znížiť pravdepodobnosť zlyhania zariadenia a kontrolovať neskoršie náklady na prevádzku a údržbu. Ak máte ďalšie otázky týkajúce sa výberu zariadenia alebo sa chcete dozvedieť viac znalostí z odvetvia, sledujte našu značkuteffikoaby ste sa vyhli nástrahám a vybrali si správne čerpadlo!
