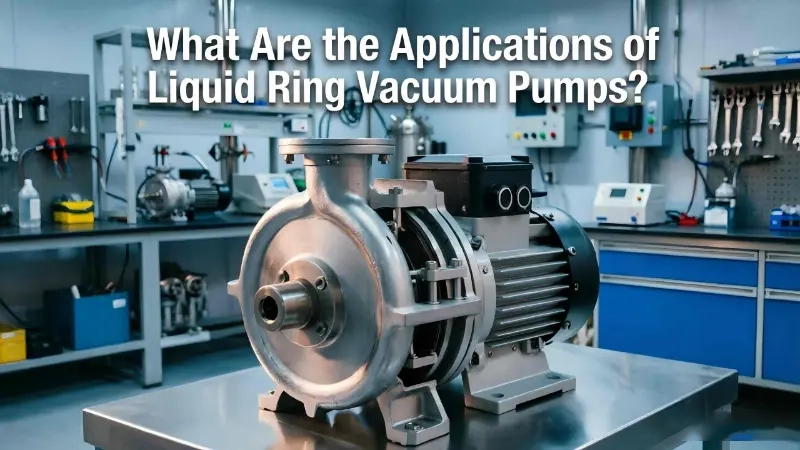

Kvapalinové vývevy sú bežné priemyselné vákuové zariadenia. Pomocou tekutého tesnenia vytvárajú stabilné vákuum a zvládajú drsné podmienky vrátane vysokej vlhkosti, výparov, miernej korózie a horľavých výbušných médií. Prevyšujú konvenčné vákuové čerpadlá so spoľahlivým výkonom a nízkymi nákladmi na údržbu, ktoré sa široko používajú na odsávanie vákua, kompresiu plynu a úpravu materiálu ako kľúčové priemyselné pomocné zariadenie. Tento článok stručne predstavuje ich definíciu, aplikácie, výhody, princípy fungovania, modely a návod na údržbu.
Vďaka odolnosti voči vlhkosti a nečistotám, ako aj vysokej bezpečnosti sú kvapalinokružné čerpadlá použiteľné vo väčšine priemyselných odvetví. Ich hlavné aplikácie sú uvedené nižšie:
Používa sa na vákuovú destiláciu, kontrolu podtlaku reakčných kotlov, regeneráciu pár rozpúšťadiel a korozívne čistenie odpadových plynov. Komponenty sú oddelené v prostredí s nízkym tlakom a stabilný stupeň vákua zaručuje čistotu reakcie a zabraňuje kontaminácii materiálu.
Bez oleja a znečistenia, vhodný na výrobu potravín. Väčšinou sa používa na vákuové zahusťovanie a extrakciu chuti ovocných štiav a sirupov, ako aj na vákuové balenie čerstvých a spracovaných potravín na odstránenie vzduchu na bakteriostázu a udržiavanie čerstvého, čím sa predlžuje trvanlivosť produktu.
V súlade s požiadavkami na sterilnú výrobu. Používa sa na vákuovú sterilizáciu zdravotníckych pomôcok a nízkoteplotné vákuové sušenie surových farmaceutických materiálov, aby sa zabránilo degradácii liečivých zložiek spôsobenej vysokou teplotou a trvalo zaručila kvalitu lieku.
Používa sa hlavne na vákuové odvodnenie buničiny a filtráciu kalu na zlepšenie účinnosti formovania papiera a kvality hotového výrobku a tiež na pomoc pri neškodnom spracovaní odpadu z výroby papiera.
Poskytuje stabilné podtlakové prostredie na farbenie tkanín na zvýšenie rýchlosti adsorpcie farbiva a farebnej stálosti a dokončuje rýchle vákuové odvodnenie textílií po praní na zvýšenie efektivity výroby.
Zosúladené s generátormi parnej turbíny na nepretržitú extrakciu nekondenzovateľného plynu vo vnútri kondenzátorov, udržiavanie stabilného stupňa vákua, zníženie spotreby energie a zlepšenie účinnosti výroby energie.
Dodáva stabilné zdroje podtlaku pre posilňovače bŕzd v automobiloch na zabezpečenie citlivého a bezpečného brzdenia a poskytuje presné tlakové prostredie pre systémy vstrekovania paliva na optimalizáciu výkonu dodávky paliva.
Použiteľné na čistenie odpadových vôd, zber odpadových plynov a čistenie spalín, pričom spĺňa všeobecné požiadavky na proces podtlaku, ako je priemyselné vákuové odpeňovanie, adsorpcia a odplyňovanie.
V porovnaní s rotačnými lopatkovými, suchými a olejovými vákuovými vývevami sa kvapalinokružné vývevy pýšia pozoruhodnými výhodami prispôsobivosti v priemyselných aplikáciách:
Kvapalinové vývevy pracujú stabilne bez straty trením a ich pracovný proces je rozdelený do štyroch krokov:
1. Účinok odstredivej sily: Obežné koleso sa otáča vysokou rýchlosťou a vrhá tesniacu kvapalinu smerom k vnútornej stene telesa čerpadla, čím sa položí základ pre výrobu energie.
2. Tvorba tekutého krúžku: Kvapalina rovnomerne priľne k stene čerpadla a vytvorí uzavretý valcový kvapalinový prstenec, ktorý tvorí utesnenú pracovnú štruktúru.
3. Podtlakové nasávanie: Medzi excentrickým obežným kolesom a kvapalinovým prstencom sú vytvorené variabilné dutiny. Rozširujúce sa dutiny nasávajú procesný plyn, paru a vzduch, aby vytvorili vákuum.
4. Kompresia a výfuk: Zmršťujúce sa dutiny stláčajú plyn, ktorý je nakoniec vypúšťaný z telesa pumpy, aby sa trvalo udržalo stabilné vákuové prostredie.
Kompletná jednotka odolá mokrým plynom, kondenzovanej vode a stopovým nečistotám a prispôsobí sa rôznym drsným priemyselným pracovným podmienkam.
Klasifikované utesnením režimov cirkulácie kvapaliny do troch kategórií, z ktorých každá zodpovedá rôznym pracovným podmienkam:
1. Jednorazový typ Tesniaca kvapalina sa používa raz a priamo sa vypúšťa. Vyznačuje sa jednoduchou štruktúrou a nízkymi výrobnými nákladmi, vhodný pre bežné, diskontinuálne a nízko zaťažené pracovné podmienky.
2. Typ čiastočného obehu Časť kvapaliny sa recykluje a opätovne používa, zatiaľ čo zvyšok sa vypúšťa, čím sa vyrovnávajú náklady a účinnosť. Vyhovuje konvenčným výrobným scenárom so stredným zaťažením.
3. Typ s plnou cirkuláciou Tesniaca kvapalina pracuje v uzavretej slučke s minimálnymi stratami a vynikajúcou energetickou účinnosťou, ideálna pre vysokoparné, vysoko znečistené a 24-hodinové nepretržité vysokointenzívne výrobné linky.
Kvapalinokruhové čerpadlá sa vyznačujú vysokou životnosťou a dlhodobú stabilnú prevádzku je možné dosiahnuť jednoduchou údržbou. Kľúčové body sú nasledovné:
1. Skontrolujte tesniaci výkon: Pravidelne kontrolujte tesnenia a podmienky tesnenia potrubia, aby ste eliminovali únik vzduchu a kvapaliny a zabránili poklesu stupňa vákua.
2. Kontrola kvality kvapaliny: Včas vymeňte kontaminovanú a znehodnotenú tesniacu kvapalinu, aby ste predišli oderu obežného kolesa a zníženiu účinnosti čerpadla spôsobenému nečistotami.
3. Kontrolujte základné komponenty na obchôdzke: Pravidelne kontrolujte obežné kolesá a komory čerpadla, odstráňte usadeniny vodného kameňa a preskúmajte koróziu a opotrebovanie, aby ste vopred odstránili chyby.
Hlavnou aplikáciou vákuových čerpadiel s kvapalinovým krúžkom je poskytnúť stabilné vákuové prostredie pre rôzne zložité priemyselné pracovné podmienky s vynikajúcim výkonom pri manipulácii s vysoko vlhkými, parou zaťaženými, korozívnymi a horľavými a výbušnými plynmi.Teffikosa zameriava na výskum, vývoj a výrobu vysoko prispôsobivých a odolných tekutých kruhových vývev a môže poskytnúť presné schémy prispôsobenia modelov pre rôzne pracovné podmienky. Správny výber modelu a štandardizovaná údržba môžu účinne zlepšiť stabilitu a efektivitu výrobnej linky, vďaka čomu sú vákuové čerpadlá s kvapalným krúžkom nepostrádateľným základným vybavením priemyselných podtlakových systémov.
