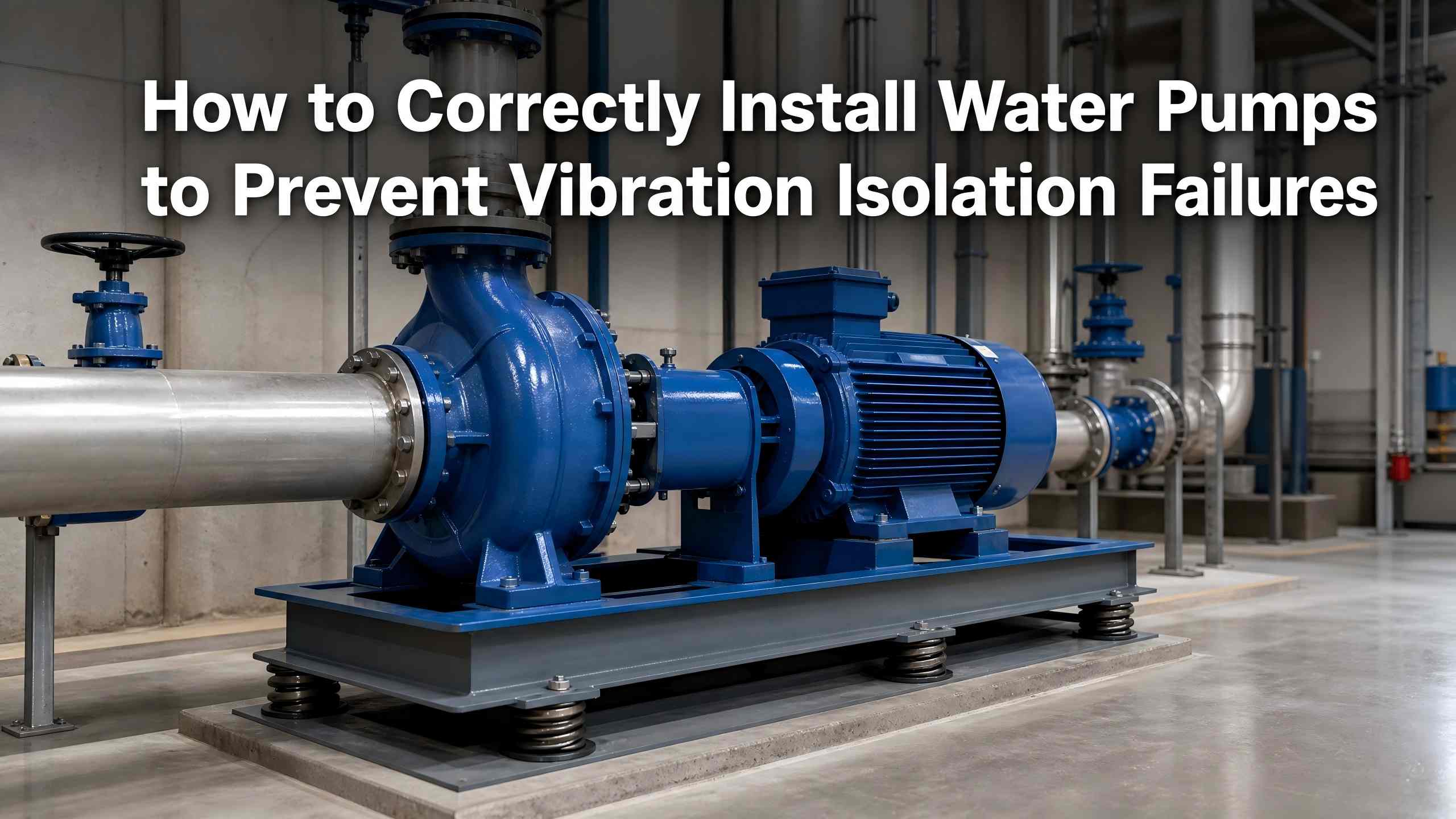

Vodná pumpavibrácie, hluk, otrasy potrubia a rezonancia budovy sú spôsobené najmä neštandardnou inštaláciou a poruchou izolácie vibrácií. Izolácia vibrácií je skôr proces inštalácie jadra než voliteľný krok zníženia hluku. Štandardná inštalácia účinne blokuje prenos vibrácií medzi čerpadlami, potrubiami a stavebnými konštrukciami, čím sa predchádza praskaniu potrubia a štrukturálnej rezonancii, predlžuje sa životnosť čerpadla a zabezpečuje sa stabilná prevádzka systému zásobovania vodou.
Tento článok sumarizuje štandardizované postupy inštalácie izolácie proti vibráciám vodného čerpadla, ktoré sa týkajú konštrukcie základov, usporiadania komponentov na izoláciu vibrácií, úpravy a akceptácie potrubia, použiteľné pre väčšinu odstredivých čerpadiel a obehových čerpadiel.
Mechanické vibrácie prevádzkyvodné čerpadláje nevyhnutné. Väčšina zlyhaní izolácie pochádza z piatich typických chýb inštalácie:
- Pevné pripojenie: Plne pevné základy čerpadla, základy a potrubia eliminujú priestor na tlmenie vibrácií a spôsobujú celkovú rezonanciu.
- Neštandardná inštalácia izolátora: Asymetrické usporiadanie a nerovnomerná deformácia stlačením vedie k lokálnemu tvrdému kontaktu a slabému izolačnému výkonu.
- Napätie potrubia: Pevné potrubné spoje ťahajú jednotku čerpadla a zosilňujú prevádzkové vibrácie, aby sa spustila sekundárna rezonancia.
- Zlá konštrukcia základov: Nedostatočná hmotnosť, nerovné alebo nestabilné základy spôsobujú posunutie stredu a nepretržité otrasy.
- Abnormálne použitie izolátora: Zmiešané špecifikácie podložky, nadmerné vrstvy alebo korozívny kontakt vedú k predčasnému zlyhaniu komponentov.
Kvalifikovaná izolácia vibrácií sa opiera o flexibilnú izoláciu, ktorá umožňuje čerpacej jednotke pracovať v elasticky zavesenom stave s rovnomerným namáhaním komponentov.
Kvalifikovaný základ je predpokladom účinnej izolácie vibrácií.
Veľkosť a hmotnosť:Prijmite betónové zotrvačné základy alebo oceľové základy s 1–2 násobkom hmotnosti jednotky čerpadla. Základňa úplne pokrýva pätku pumpy s minimálnym okrajom 100 mm na každej strane. Čerpadlá namontované na podlahe vyžadujú hrubšie a ťažšie základy, aby sa znížila spätná väzba štrukturálnych vibrácií.
Rovinnosť a pevnosť:Pevnosť základového betónu musí dosiahnuť C25 alebo vyššiu. Sekundárny injektážny betón musí byť pevnejší ako podkladový betón. Zabezpečte rovný povrch bez trhlín s vyhradenými drenážnymi sklonmi na ochranu izolátorov pred ponorením do vody.
Pravidlá kotevných skrutiek:Vertikálne zasuňte skrutky s pružnými podložkami, aby ste predišli uvoľneniu a sklonu. Nikdy násilne nedeformujte čerpadlovú jednotku počas fixácie, aby ste predišli vysokofrekvenčným vibráciám.
Štandardné usporiadanie izolátora priamo určuje účinnosť izolácie vibrácií.
Všeobecné rozloženie:Všetky izolátory usporiadajte symetricky pozdĺž stredovej osi čerpadla. Štvorbodové rozloženia majú jednotné umiestnenie v smere alebo proti smeru hodinových ručičiek. Pre šesťbodovú podporu nainštalujte štyri podložky na rohy základne a dve na dlhé strany, aby sa zabezpečila konzistentná deformácia stlačením. Okraje izolátora nesmú prekročiť rozsah zotrvačného bloku.
Horizontálna inštalácia čerpadla:Použite gumené podložky alebo tlmiace pružinové izolátory. Nevyžaduje sa žiadne lepenie alebo pevná fixácia; zhutňovanie vlastnou hmotnosťou poskytuje spoľahlivé flexibilné vyrovnávanie.
Vertikálna inštalácia čerpadla:Ukotvené gumové izolátory vybavte oceľovými základňami upevnenými pomocou skrutiek s pružinovými podložkami a potom ich ukotvte k podlahe, aby ste eliminovali vertikálne otrasy.
Viacvrstvová zostava podložky:Maximálne päť vrstiev pre nedostatočnú jednovrstvovú izoláciu. Použite identické podložky oddelené ≥ 4 mm pozinkovanými oceľovými platňami (o 10 mm nadrozmerné na každú stranu) so striedavými vrstvami a lepením.
Kontrola a ochrana:Pred inštaláciou skontrolujte vzhľad komponentov a limity kompresie. Udržujte izolátory mimo dosahu kyselín, zásad a organických rozpúšťadiel, aby ste zabránili starnutiu gumy.
Pevné potrubné spojenia sú hlavnou príčinou zvyškových vibrácií.
Nainštalujte gumené pružné spoje na vstupe a výstupe čerpadla, aby ste prerušili prenos pevných vibrácií.
Pridajte tesnenia na izoláciu proti vibráciám na podpery a závesy potrubí a utesnite medzery prenikajúce cez stenu kamennou vlnou, aby ste zablokovali štrukturálne vedenie.
Zarovnajte potrubia prirodzene bez núteného tupého spoja, aby ste predišli deformácii izolátorov napätím.
Pred oficiálnou prevádzkou overte výkon izolácie:
- Vizuálna kontrola: Žiadne posunutie izolátora, deformácia alebo korózia; úroveň jednotky kvalifikovaná.
- Manuálna kontrola: Žiadne zjavné otrasy jednotky alebo uvoľnené skrutky.
- Test naprázdno: 3–5 minút stabilnej prevádzky bez abnormálnych vibrácií alebo hluku.
- Záťažový test: Žiadne trasenie potrubia alebo rezonancia budovy pod pracovným tlakom.
- Asymetrické umiestnenie izolátora spôsobujúce nerovnomerné napätie a rezonanciu
- Podváha základov vedie k nestabilnej prevádzke
- Chýbajúce pružné spoje potrubia spôsobujúce sekundárne vibrácie
- Nezabezpečené kotevné skrutky odsadenie spúšťacej jednotky
- Pevná fixácia horizontálnych izolátorov čerpadla znehodnocujúca tlmenie
- Neštandardná viacvrstvová podložka znižuje izolačný efekt
- Korozívny kontakt vedúci k predčasnému starnutiu gumy
Účinná izolácia vibrácií čerpadla závisí od štandardizovanej flexibilnej inštalácie. Dodržiavajte symetrické usporiadanie izolátorov, stabilnú základovú konštrukciu a pravidlá pripojenia potrubia bez napätia. Štandardná prevádzka eliminuje problémy s vibráciami a rezonanciou, zabezpečuje dlhodobú stabilitu čerpadla a znižuje denné náklady na údržbu.
-
