Energeticky úsporná renovácia starých odstredivých čerpadiel

Najstaršieodstredivé čerpadláhltajú veľa energie – hlavne preto, že ich časti sú opotrebované rokmi používania a systém jednoducho nie je správne nastavený. Ale ide o to: ak sa budete držať myšlienky „vylepšenia základných komponentov + optimalizácia prispôsobenia systému“, budete to robiť krok za krokom pomocou štandardných postupov a skutočne správne overíte výsledky, určite znížite spotrebu energie a zariadenie vydrží dlhšie. Verte mi, videl som túto prácu znova a znova so starými čerpadlami.

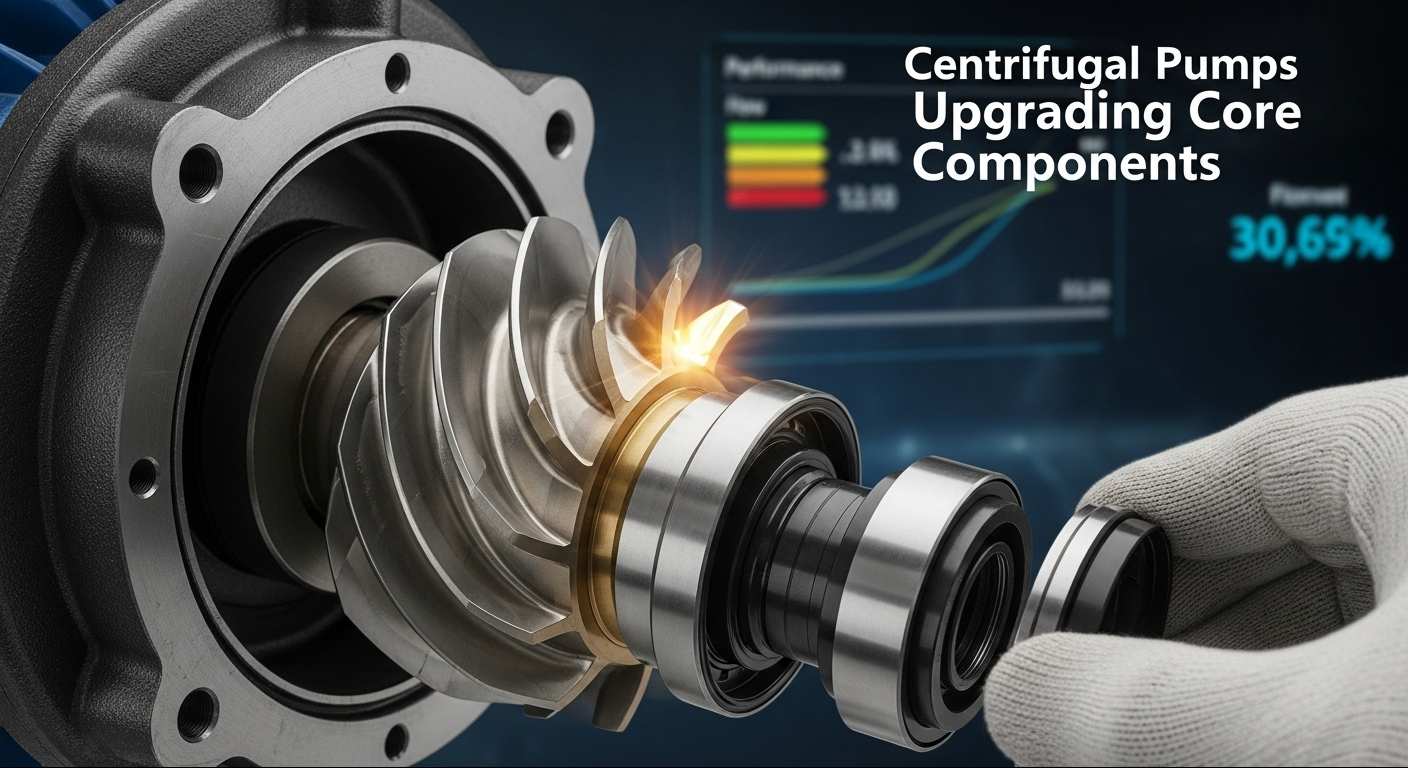

I. Aktualizácia základných komponentov

Opotrebované časti jadra sú najväčším vinníkom vysokých účtov za energiu. Zamerajte sa na tieto a uvidíte zlepšenia rýchlo – netreba to zbytočne komplikovať.

• Optimalizácia obežného kolesa: Najprv si vyberte energeticky úsporné obežné kolesá s hydraulickou účinnosťou nad 85 %. Vyberte si nehrdzavejúcu oceľ alebo materiál odolný voči opotrebovaniu podľa toho, čo čerpáte; ak médium obsahuje odpadky, otvorené obežné kolesá sú správna cesta. Pri výmene udržujte medzeru medzi hriadeľom a otvorom obežného kolesa okolo 0,02 až 0,05 milimetra – nehádajte, použite špáromer, ak ho máte. Po inštalácii ho otočte rukou, aby ste sa uistili, že sa otáča hladko, bez trhania alebo škrabania.
• Vylepšenie tesnenia: Odstráňte staré tesnenie a vymeňte ho za mechanické – tým sa udrží únik pod 5 mililitrov za hodinu, čo je zmena hry. Pred inštaláciou očistite tesniaci povrch – dokonca aj drobné škrabance môžu spôsobiť netesnosti. Uistite sa, že rotujúce a stacionárne krúžky sú tiež dokonale paralelné. Vyberte si materiál na základe teploty média: karbid kremíka funguje skvele napríklad pri vysokých teplotách. A pružinu príliš neuťahujte – len ju upravte, kým nebude priliehavá, nie napnutá.
• Vylepšenie ložísk: Vymeňte staré ložiská za guľkové alebo valčekové ložiská s nízkym trením – znížia koeficient trenia o 30 % alebo viac. Pri ich nasadzovaní sa uistite, že sa skontroluje tolerancia (videl som, že to ľudia preskočili a neskôr to ľutovali). Naplňte ložisko mazivom, ale nie príliš - stačí 1/3 až 1/2 vnútorného priestoru. Ak ho preplníte, teplota vystrelí. Počas behu ho sledujte – teplota by mala byť pod 70 °C.
• Vylepšenie motora: Vymeňte akýkoľvek starý motor s triedou energetickej účinnosti III alebo nižšou za vysokoúčinný IE3 alebo lepší. Uistite sa, že výkon motora zodpovedá čerpadlu a dvakrát skontrolujte montážne rozmery a priemer hriadeľa – nič nie je frustrujúcejšie, ako získať motor, ktorý sa nehodí. Kroky sú jednoduché: vypnite napájanie a odpojte káble → vytiahnite starý motor → vložte nový → pripojte ho a otestujte. Jo, a nezabudnite skontrolovať trojfázové vyváženie počas testovania - nevyvážené fázy rýchlo zabijú motor.

II. System Matching Optimization: Oprava veľkého obrazu

Inovácia jednej časti sama o sebe to nezredukuje. Potrebujete, aby celý systém fungoval synchronizovane, aby ste skutočne zvýšili efektivitu – predstavte si to ako ladenie auta, nielen výmenu pneumatík.

• Prispôsobenie potrubia: Pokúste sa obmedziť kolená a ventily – sú to veľké odporné prasatá. Vždy, keď je to možné, používajte jemné ohyby 90° namiesto ostrých pravých uhlov. Vypočítajte priemer potrubia na základe rýchlosti prietoku 1-2 metre za sekundu; príliš malé a je to ako cmúľanie slamkou, príliš veľké a plytváte energiou. Okamžite opravte netesnosti (aj malé netesnosti sa sčítajú) a vymeňte všetky potrubia, ktoré vyzerajú zhrdzavené alebo opotrebované – len čakajú na zlyhanie.
•
  Kalibrácia prevádzkových podmienok: Nainštalujte prietokomer a tlakomer na zber údajov a potom ich porovnajte s menovitými parametrami čerpadla. Ak je príliš veľký prietok, použite frekvenčnú konverziu alebo trochu orezajte obežné koleso – nie je potrebné vymieňať celé. Ak je hlava vypnutá, vymeňte obežné koleso alebo upravte odpor potrubia. Cieľom je udržať čerpadlo v chode v jeho vysokoúčinnej zóne, ktorá predstavuje 70 % až 110 % jeho menovitých parametrov. Videl som, že čerpadlá už roky bežia mimo tohto rozsahu – totálny odber energie.
• Nastavenie ventilu: Vymeňte staré ventily za energeticky úsporné, ako sú guľové ventily alebo škrtiace ventily. Nenechávajte ventily čiastočne otvorené kvôli škrteniu dlhodobo – je to obrovské plytvanie energiou. Pomocou automatického ovládania upravte otvorenie ventilu pri zmene prietoku – takto je to vždy optimalizované. Pridajte spätný ventil, aby ste zabránili spätnému toku (musel som opraviť toľko systémov, kde to chýbalo) a filter, aby ste zabránili vniknutiu odpadu do čerpadla – ušetrí vás to od neustálych opráv.
• Prepojenie viacerých čerpadiel: Pre paralelné alebo sériové nastavenia čerpadiel použite riadenie PLC – automaticky spúšťa a zastavuje čerpadlá na základe celkového prietoku. Moje nastavenie pre paralelné systémy je „hlavné čerpadlo + pomocné čerpadlo“: spustite pomocné čerpadlo pri nízkej záťaži a obe súčasne, keď je zaneprázdnené. To zabraňuje preťaženiu jednotlivých čerpadiel alebo ich neefektívnemu chodu – verte mi, je lepšie ich manuálne zapínať a vypínať.

III. Praktický postup: Dodržiavanie štandardov (ale zachovanie skutočnosti)

Postupujte podľa procesu "diagnostika - návrh - konštrukcia - kontrola" a budete mať veci v bezpečí a efektívne. Netreba premyslený žargón – stačí zdravý rozum.

• Predbežná kontrola: Začnite meraním kľúčových vecí, ako je prietok, hlava a výkon motora. Skontrolujte opotrebované obežné kolesá, netesné tesnenia a uvoľnené časti. Hľadajte tiež skryté problémy, ako je odpor potrubia alebo nesprávne prevádzkové podmienky – tie sa dajú ľahko prehliadnuť, no spôsobujú veľké problémy. Napíšte si jednoduchú diagnostickú správu – nemusíte si ju robiť vyšperkovanou, len si všimnite, čo je zlé a čo treba opraviť.
• Návrh schémy: Pomocou diagnostickej správy vyberte správne diely. Urobte si podrobný plán renovácie potrubí a kalibrácie parametrov. Zhrňte čísla: rozpočet, očakávané úspory energie a časový plán. A nezabudnite naplánovať dočasné zásobovanie vodou počas výstavby – videl som, že projekty meškali celé týždne, pretože to bol dodatočný nápad.
• Konštrukcia na mieste: Skôr než čokoľvek roztrhnete, vypnite napájanie, zatvorte ventily a vypustite médium z čerpadla – v prvom rade bezpečnosť. Na odstránenie dielov používajte správne nástroje; nič nenúťte (zlomil som skrutky, keď som to chcel urýchliť). Nainštalujte diely v poradí: najprv interné, potom externé; najprv základné komponenty, potom pomocné diely. Tu záleží na presnosti – ak sa niečo čo i len trochu pokazí, čerpadlo nebude bežať správne. Najprv ho otestujte naprázdno, aby ste sa uistili, že je stabilný, potom ho spustite pod záťažou, prispôsobte sa zóne vysokej účinnosti a zapíšte si údaje. Tip pre profesionálov: fotografujte počas inštalácie – ušetrí vám to neskôr bolesti hlavy, ak bude potrebné niečo vyriešiť.
• Kontrola bezpečnosti: Vyškolte svoju posádku skôr, ako začnú – nikto by ju nemal ovládať. Umiestnite varovné značky, rozdajte ochranné pomôcky a uistite sa, že každý pozná riziká. Práce vo vysokých nadmorských výškach si vyžadujú bezpečnostný pás, elektroinštalačné práce potrebujú certifikovaného elektrikára a ťažké diely potrebujú správne zdvíhacie zariadenie. Nechajte niekoho neustále dohliadať – nehody sa stávajú, keď sa ľudia uspokoja.

IV. Overenie efektu: Uistite sa, že to skutočne funguje

Renovácia sa nevykonáva, keď je nainštalovaná posledná časť – musíte dokázať, že šetrí energiu. Tento krok nepreskočte!

• Testovanie energetickej účinnosti: Na meranie prietoku, dopravnej výšky a výkonu použite prietokomer, tlakomer a analyzátor výkonu. Vykonajte viacero meraní pri rôznych prevádzkových podmienkach – nízke zaťaženie, vysoké zaťaženie, normálne zaťaženie – a porovnajte ich s údajmi pred renováciou. Chcete zvýšiť účinnosť aspoň o 10 %; ak máte menej, niečo nie je v poriadku (pravdepodobne nesúlad dielu alebo únik, ktorý ste prehliadli).
• Výpočet výhod: Porovnajte účty za elektrinu pred a po, aby ste zistili, koľko ročne ušetríte. Pripočítajte celkové náklady na renováciu, aby ste zistili dobu návratnosti – 1 až 3 roky sú rozumné. A nezabudnite na nepriame výhody: menej opráv, dlhšia životnosť zariadenia a menej prestojov. Mal som klienta, ktorý po renovácii troch čerpadiel ušetril 120 000 juanov ročne len na elektrine – návratnosť bola len 1,8 roka.
• Dlhodobé monitorovanie: Vytvorte si denník údržby – nič fantastické, iba poznámkový blok alebo tabuľku. Počas prvých troch mesiacov testujte čerpadlo mesačne, potom štvrťročne. Pravidelne čistite obežné koleso, kontrolujte tesnenia a namažte ložiská. Malá údržba teraz šetrí veľké opravy neskôr.
• Prevzatie zhody: Dodržiavajte pravidlá uvedené v časti „Hranice energetickej účinnosti a triedy energetickej účinnosti pre odstredivé čerpadlá“. Zhromaždite všetky svoje papiere: diagnostickú správu, plán renovácie, údaje o testoch a denníky údržby. Musíte dokázať, že každý krok bol vykonaný správne – to je kľúčové pre audity alebo ak niekedy potrebujete riešiť problémy.

V. Referenčné prípady renovácie a tipy špecifické pre scenáre

(1) Typický príbeh úspechu

Chemický závod mal tri staré odstredivé čerpadlá, ktoré fungovali viac ako 10 rokov. Mali opotrebované obežné kolesá a neefektívne motory, ktoré spotrebovali o 25 % viac energie, ako je priemer v odvetví. Urobili sme toto: ① Vymenili sme vysokoúčinné obežné kolesá a motory IE4; ② Optimalizovaný priemer potrubia a pridané zariadenia na konverziu frekvencie; ③ Nastavte mesačný plán údržby. Výsledky? Každé čerpadlo spotrebovalo o 30 % menej elektriny, čím ušetrilo 120 000 juanov ročne. Návratnosť bola 1,8 roka, vibrácie klesli z 6,5 mm/s na 2,3 mm/s a očakáva sa, že čerpadlá vydržia ďalších 5 rokov. Celková výhra.

(2) Tipy pre rôzne scenáre

• Chemický priemysel: Väčšina médií je korozívna alebo obsahuje nečistoty. Uprednostnite obežné kolesá odolné voči korózii (Hastelloy funguje skvele) a tesnenia s vysokou pevnosťou. A z lásky k účinnosti udržujte filtre čisté – vrak v čerpadle je rozsudkom smrti pre diely.
• Zásobovanie vodou: Prietok sa prudko mení. Použite "prevod frekvencie + prepojenie viacerých čerpadiel": prevádzkujte jedno čerpadlo pri nízkej frekvencii počas doby mimo špičky a spojte ich počas dopravnej špičky. Tým sa znížia straty pri škrtení – obrovské pre vodné systémy.
• Energetika: Vysoká teplota a tlak sú všade. Upgrade na ložiská a mechanické tesnenia odolné voči vysokej teplote – udržiavajte teplotu ložiska pod 65 °C. Potrubie tiež správne izolujte – tepelné straty sú tichým plytvaním energiou.

VI. Tipy na dlhodobú údržbu a úsporu energie

Renovácia nie je jednorazová záležitosť – musíte držať krok s údržbou, aby ste udržali úsporu energie.

1.Pravidelné kontroly:Každý týždeň skontrolujte netesnosti tesnenia, teplotu ložísk a vibrácie. Čistite filtre mesačne – upchaté filtre znižujú účinnosť. Štvrťročne testujte prietok, výšku a ďalšie parametre. Problémy zachyťte včas, inak sa zmenia na veľké a drahé problémy.

2.Štandardizovaná prevádzka:Napíšte jednoduché prevádzkové postupy – nie sú potrebné žiadne právne predpisy. Povedzte svojej posádke, aby sa vyhýbala pretlaku alebo pretečeniu a zakázala „voľnobeh“ alebo „tlakové blokovanie“ – tieto časti rýchlo ničia. Videl som čerpadlá zničené už niekoľko mesiacov, pretože operátori skrátili čas.

3. Personálne školenie:Pravidelne trénujte personál údržby. Naučte ich základy energeticky úspornej renovácie, ako sledovať parametre a čo robiť v prípade núdze. Nepotrebujete odborníkov, len ľudí, ktorí poznajú pumpy naruby.

4. Správa údajov:Vytvorte databázu spotreby energie. Porovnajte mesačné a štvrťročné využitie, zistite, prečo kolíše (sezónne zmeny? úniky?) a podľa toho sa prispôsobte. Údaje neklamú – použite ich na optimalizáciu.
