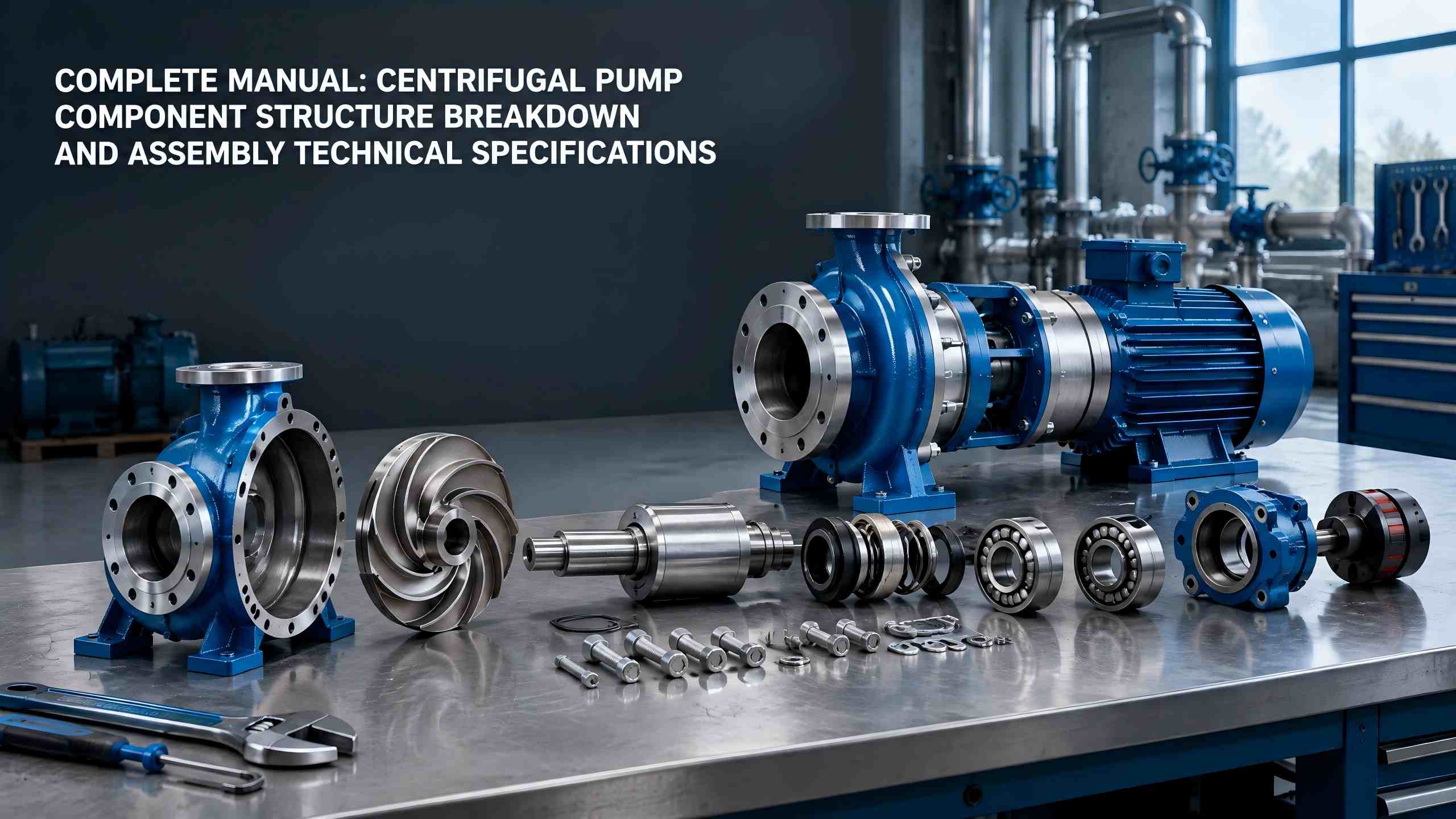

Technické špecifikácie konštrukčného členenia a montáže komponentov odstredivého čerpadla

Odstredivé čerpadlású široko používané v priemyselnej kanalizácii, HVAC, preprave chemických kvapalín, mestskom vodovode a iných oblastiach. Tento dokument komplexne vysvetľuje štruktúru a funkcie základných komponentov, zostáv na ochranu tesnenia a pomocného príslušenstvaTeffikoodstredivé čerpadlá. Poskytuje tiež úplné predmontážne prípravy, štandardné postupy a technické požiadavky, ktoré používateľom pomôžu znížiť poruchovosť zariadenia zo zdroja.

I. Tesniace a ochranné zostavy odstredivého čerpadla

Tesniace a ochranné zostavy určujú tesnosť, prevádzkovú stabilitu a životnosť vodných čerpadiel. Zahŕňajú hlavne tesniace prvky, ložiská, ložiskové puzdrá a ďalšie časti a slúžia ako kritické komponenty na zabránenie úniku vody, abnormálneho hluku, vibrácií a porúch zadierania.

Mechanické upchávky a upchávky

Bežné tesniace konštrukcie pre odstredivé čerpadlá spadajú do dvoch kategórií: mechanické upchávky a upchávky. Mechanická upchávka pozostáva z rotujúceho krúžku, pevného krúžku, pružín a tesniacich krúžkov. Jeho čelné plochy presne lícujú, aby poskytovali výkon s takmer nulovým únikom, s odolnosťou voči opotrebovaniu a vysokým teplotám, vďaka čomu je vhodný pre vysokotlakové a vysokorýchlostné priemyselné prevádzkové podmienky.

Tesnenia tesnenia používajú na utesnenie flexibilné plnivá z grafitu a PTFE. Vyznačujú sa jednoduchou konštrukciou, jednoduchou údržbou a nízkymi nákladmi a používajú sa väčšinou na civilné vodné čerpadlá a malé nízkotlakové odstredivé čerpadlá. Ich nevýhodou je menšie presakovanie vody počas prevádzky, ktoré si vyžaduje pravidelné doťahovanie alebo výmenu tesnenia.

Ložiská a ložiskové puzdrá

Ložiská podporujú vysokorýchlostné otáčanie hriadeľa čerpadla, znižujú mechanický trecí odpor a zaisťujú hladký chod hriadeľa bez odsadenia a trhania. Ložiskové puzdro slúži ako ochranné puzdro pre ložiská. Vnútorne ukladá mazací olej a mazivo, aby zabezpečilo nepretržité mazanie a odvod tepla pre ložiská, aby sa zabránilo prehriatiu, vyhoreniu a zadretiu ložísk pri brúsení nasucho.

II. Pomocné prispôsobené zostavy pre odstredivé čerpadlá

Pomocné zostavy nevykonávajú priamo kvapalinovú prácu, ale zaručujú bezpečnú, stabilnú a štandardnú prevádzku celého zariadenia a tvoria nevyhnutnú súčasť kompletného systému odstredivých čerpadiel.

• Vstupná a výstupná príruba: Realizujte štandardné spojenie medzi vodným čerpadlom a potrubím, zabezpečte tesnosť spoja a zabráňte presakovaniu vody a úniku vzduchu.
• Základňa a spojka: Základňa zaisťuje celú jednotku a znižuje prevádzkové vibrácie; spojka spája hriadeľ čerpadla a hriadeľ motora, aby sa dosiahol synchrónny prenos výkonu.
• Vzduchový vypúšťací ventil a vypúšťací ventil: Vypúšťanie vzduchu pri spustení eliminuje blokovanie vzduchu a kavitáciu; odvodnenie pri odstavení zabraňuje zamrznutiu a korózii na ochranu vnútorných komponentov.

III. Predmontážne prípravky pre odstredivé čerpadlá

Kvalita montáže odstredivých čerpadiel má priamy vplyv na prevádzkový výkon a životnosť. Pred formálnou montážou musia byť dokončené štandardizované prípravy, aby sa predišlo chybnej montáži, montáži chýbajúcich častí a montáži, ktorá nie je v súlade.

•  Dôkladne si preštudujte technické dokumenty: Pozorne si prečítajte návod na použitie odstredivého čerpadla, montážne výkresy a požiadavky na technické parametre a oboznámte sa so štruktúrou zariadenia a montážnymi normami.
•  Hlavné kritériá kvality komponentov: Objasnite akceptačné normy pre každý komponent odstredivého čerpadla a potvrďte, že diely sú bez deformácií, prasklín, opotrebovania a korózie.
•  Inventarizácia a kontrola dielov: Skontrolujte všetky komponenty jeden po druhom, aby ste zaistili kompletné príslušenstvo, zodpovedajúce špecifikácie a kvalifikovanú kvalitu a zakázali inštaláciu chybných dielov.
•  Pripravte si nástroje a meracie prístroje: Pripravte si montážne a meracie vybavenie vopred, vrátane kľúčov, strmeňov, nivelačných a vyrovnávacích nástrojov, aby bola zaručená presnosť montáže.
•  Príprava spotrebného materiálu: Pripravte mazací olej, mazivo, tesniace tesnenia, tesnenia a iný spotrebný materiál, aby ste splnili požiadavky na mazanie a tesnenie pre montáž.

IV. Štandardný postup montáže pre odstredivé čerpadlá

Odstredivé čerpadlá rôznych modelov sa mierne líšia v štruktúre a poradí montáže. Spätné vyťahovacie odstredivé čerpadlo typu IS, ktoré má najširšie uplatnenie, využíva priemyselné univerzálne štandardné montážne postupy. Konkrétne kroky sú nasledovné:

1. Zostavte ložiskové zostavy: Ložiská nainštalujte presne na určené miesta na hriadeli čerpadla a uistite sa, že ložiská sú úplne usadené a pružne sa otáčajú.

2. Zostavte zostavu hriadeľa čerpadla: Nasaďte hriadeľ čerpadla s namontovanými ložiskami do telesa čerpadla ako celku, aby ste zabezpečili hladké otáčanie bez zaseknutia.

3. Upevnenie krytu a rámu čerpadla: Namontujte a zaistite celé puzdro čerpadla na rám zariadenia, pričom sa uistite, že je telo čerpadla vodorovné, pevné a bez kývania.

4. Nainštalujte kryt čerpadla a obežné koleso: Vopred namontujte kryt čerpadla do polohy hriadeľa čerpadla, potom upevnite obežné koleso, aby sa zaručila pevná montáž obežného kolesa a rovnomerné vzdialenosti.

5. Integrujte a upevnite celú jednotku: Presne natupo a zaistite kryt čerpadla a puzdro čerpadla, potom pripevnite celé telo čerpadla k základni zariadenia.

6. Povrchová úprava vzhľadu: Odstráňte nečistoty a škvrny z celej jednotky, skontrolujte celistvosť vzhľadu a dokončite celkové upratovacie práce.

7. Zarovnanie a kalibrácia spojky: Dokončite inštaláciu spojok motora a telesa čerpadla, vykonajte korekciu súososti, aby ste zabezpečili presnosť prenosu.

V. Základné technické požiadavky na zostavu odstredivého čerpadla

Po dokončení montáže sa musí vykonať prísna kontrola a prevzatie v súlade s technickými normami, aby sa zabezpečila kvalifikovaná prevádzka zariadenia. Hlavné kritériá prijatia sú uvedené nižšie:

•  Flexibilné otáčanie celej jednotky: Jemne ručne otočte teleso čerpadla a otočný hriadeľ. Jednotka sa musí otáčať hladko a rovnomerne bez zaseknutia alebo hluku mechanického trenia.
•  Žiadna vôľa hriadeľa čerpadla: Hriadeľ čerpadla nesmie mať žiadne zjavné axiálne alebo radiálne posunutie, s vyhovujúcimi vôľami a bez uvoľnenia alebo kývania.
•  Kvalifikovaná súososť spojky: Koaxiálna odchýlka medzi polospojkou čerpadla a polospojkou motora musí zodpovedať technickým parametrom zariadenia, aby sa predišlo vibráciám, abnormálnemu hluku a opotrebovaniu spôsobenému excentrickou prevádzkou.
•  Štandardná náplň maziva: Naplňte ložiská a časti prevodovky primeraným množstvom mazacieho oleja a maziva. Udržujte správny objem oleja, aby ste zabránili brúseniu nasucho spôsobenému nedostatkom oleja alebo hromadením prachu v dôsledku nadmerného pretečenia oleja.

Zhrnutie

Komponenty odstredivého čerpadla tvoria základ prevádzky zariadenia. Obežné kolesá, telesá čerpadiel, hriadele čerpadiel, tesniace prvky, ložiská a ďalšie časti vykonávajú príslušné funkcie a navzájom spolupracujú, pričom určujú výkon a životnosť čerpadla. Medzitým sú štandardizované predmontážne prípravy, vyhovujúce montážne sekvencie a prísne normy akceptácie montáže kľúčom k predchádzaniu poruchám zariadenia, zvýšeniu prevádzkovej efektívnosti a predĺženiu životnosti zariadenia. Ovládanie štruktúry komponentov a montážnych techníkTeffikoodstredivé čerpadlá slúžia ako základný základ pre prevádzku zariadenia, údržbu, inštaláciu, uvedenie do prevádzky a odstraňovanie porúch.
