Čo je odstredivé čerpadlo s koncovým saním?

Pri preprave kvapalín v priemysle, v systémoch HVAC budov a systémoch zásobovania vodou v obciach vždy nájdete známe zariadenie – odstredivé čerpadlo s koncovým saním.

Čo je odstredivé čerpadlo s koncovým saním?

Odstredivé čerpadlo s koncovým nasávaním, ako už názov napovedá, je jednostupňové odstredivé čerpadlo s jedným nasávaním, kde kvapalina vstupuje axiálne zo strany telesa čerpadla a po zrýchlení obežným kolesom je vypúšťaná radiálne z hornej časti telesa čerpadla.

V priemysle je tiež známe ako horizontálne čerpadlo s koncovým saním. Jeho najvýraznejšou vlastnosťou je jeho zadný výsuvný dizajn. Táto konštrukcia umožňuje personálu údržby vybrať rotujúce komponenty (vrátane obežného kolesa, hriadeľa, tesnení atď.) priamo na účely údržby bez odstránenia vstupného a výstupného potrubia. Pre inžinierov to znamená minimálne prestoje a nízke náklady na údržbu.

Princíp činnosti odstredivého čerpadla s koncovým saním

Princíp činnosti odstredivého čerpadla s koncovým saním je priamočiary, v súlade so základnou logikou väčšiny odstredivých čerpadiel, so zameraním na jeho jedinečnú konštrukciu s koncovým saním. Tu je jasné vysvetlenie krok za krokom:

1. Odsávanie tekutín:Čerpadlo nasáva kvapalinu cez sací otvor na konci telesa čerpadla (oproti motoru) a kvapalina prúdi priamo do oka rotujúceho obežného kolesa.
2. Generovanie odstredivej sily:Obežné koleso poháňané motorom sa otáča a odstredivá sila tlačí kvapalinu zo stredu obežného kolesa k jeho vonkajšiemu okraju, čím sa zvyšuje rýchlosť a tlak kvapaliny.
3. Výtok tekutín:Vysokorýchlostná kvapalina vstupuje do telesa čerpadla (tiež známeho ako špirála), ktorá má postupne sa rozširujúci tvar, aby spomalila kvapalinu a premenila kinetickú energiu na energiu statického tlaku. Kvapalina je potom vypúšťaná cez výtlačný otvor na strane skrine čerpadla do cieľového miesta (ako sú potrubia, skladovacie nádrže atď.).
4. Nepretržitá prevádzka:Pokiaľ motor beží nepretržite, vyššie uvedený proces sa nepretržite opakuje, čím sa dosahuje stabilný a nepretržitý prenos tekutiny. Konštrukcia koncového sania zaisťuje hladký vstup tekutiny, znižuje turbulencie a zlepšuje prevádzkovú efektivitu.

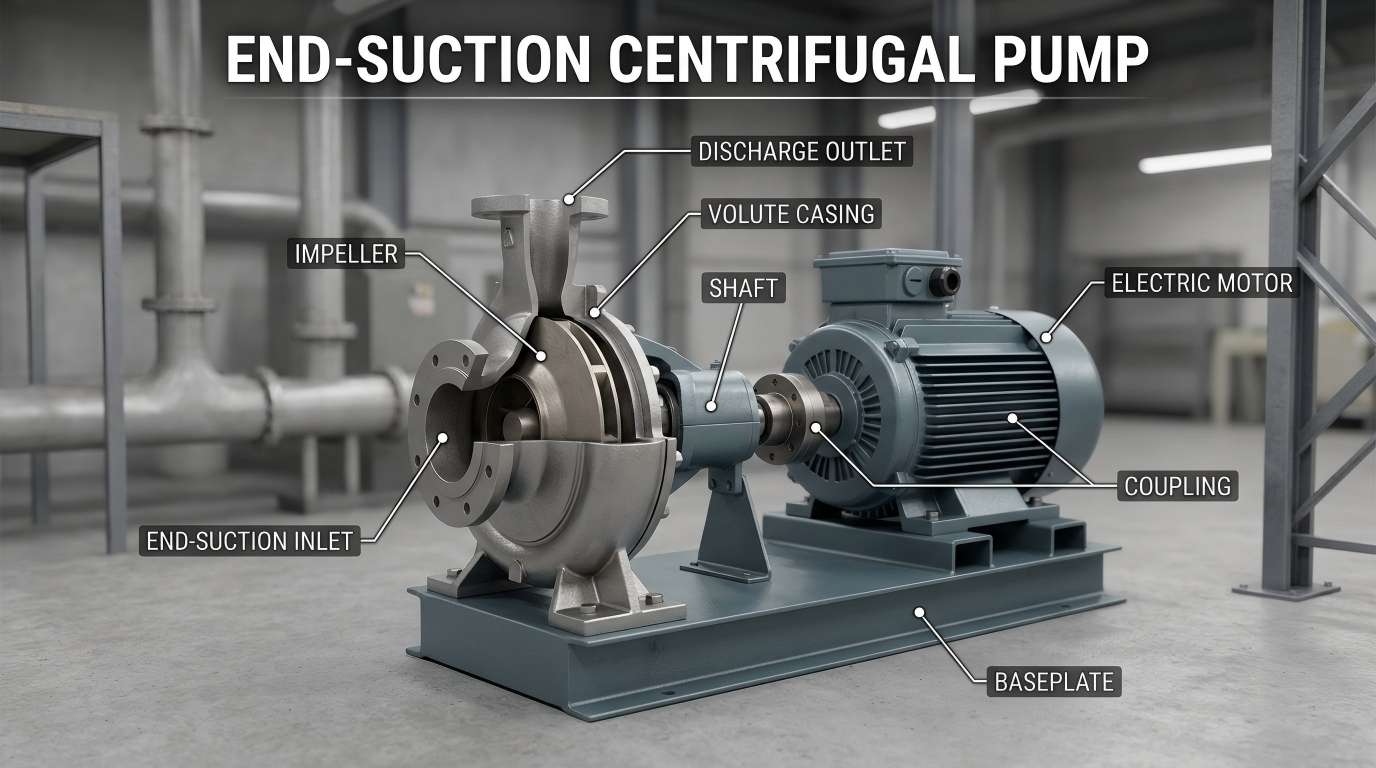

Kľúčové komponenty odstredivého čerpadla s koncovým saním

Aby sme vám pomohli lepšie pochopiť princíp fungovania odstredivého čerpadla s koncovým saním, jeho hlavné komponenty sú rozdelené a vysvetlené v jednoduchom jazyku nižšie:

• Obežné koleso:Rotujúci komponent podobný „ventilátoru“, ktorý sa používa na generovanie odstredivej sily. Zvyčajne je vyrobený z kovu (nehrdzavejúca oceľ, liatina) alebo plastu, v závislosti od typu prenášanej kvapaliny.
• Teleso čerpadla (objemové):Vonkajšie puzdro obklopujúce obežné koleso, tvarované na zhromažďovanie tekutiny vytekajúcej z obežného kolesa, spomaľuje tekutinu a zvyšuje tlak pred vypustením.
• Sací port:Otvor na konci puzdra čerpadla, cez ktorý kvapalina vstupuje do telesa čerpadla. Zvyčajne je vybavený prírubou (so zvýšeným okrajom) pre jednoduché pripojenie na potrubia.
• Výstupný port:Otvor na boku puzdra čerpadla, cez ktorý kvapalina vystupuje z telesa čerpadla. Je tiež vybavený prírubou na vedenie kvapaliny do potrubného systému.
• Hriadeľ:Súčiastka v tvare tyče spájajúca obežné koleso a motor, zodpovedná za prenos energie z motora na obežné koleso a poháňanie obežného kolesa do otáčania.
• tesnenia:Zabráňte úniku kvapaliny z medzery hriadeľa (medzi telom čerpadla a motorom). Bežné typy zahŕňajú mechanické upchávky a upchávky.

Široká škála aplikácií

• HVAC:Koncové sacie čerpadlá sú hlavným zdrojom energie pre cirkuláciu chladenej vody a systémy chladiacej vody vo veľkých budovách.
• Priemyselné zásobovanie vodou a tlakovanie:Používa sa na prenos čistej vody, tlakové systémy a napájaciu vodu kotlov v továrňach.
• Protipožiarne systémy:Špeciálne protipožiarne čerpadlá s koncovým saním zabezpečujú stabilný vysokotlakový prietok vody v núdzových situáciách.
• Poľnohospodárske zavlažovanie:Široko používaný pri zavlažovaní a odvodňovaní poľnohospodárskej pôdy vďaka širokému rozsahu prietoku.

Zhrnutie

Odstredivé čerpadlo s koncovým saním je spoľahlivým a cenovo efektívnym riešením pre väčšinu potrieb prenosu tekutín. Vďaka svojej jednoduchej štruktúre, ľahkej údržbe a širokému použitiu je obľúbený medzi inžiniermi, správcami zariadení a vlastníkmi nehnuteľností.

Ak chcete získať podrobnejšie informácie o kontrole tekutín, postupujte taktoTeffiko. Poďme spolu preskúmať nekonečné možnosti tekutého sveta!
