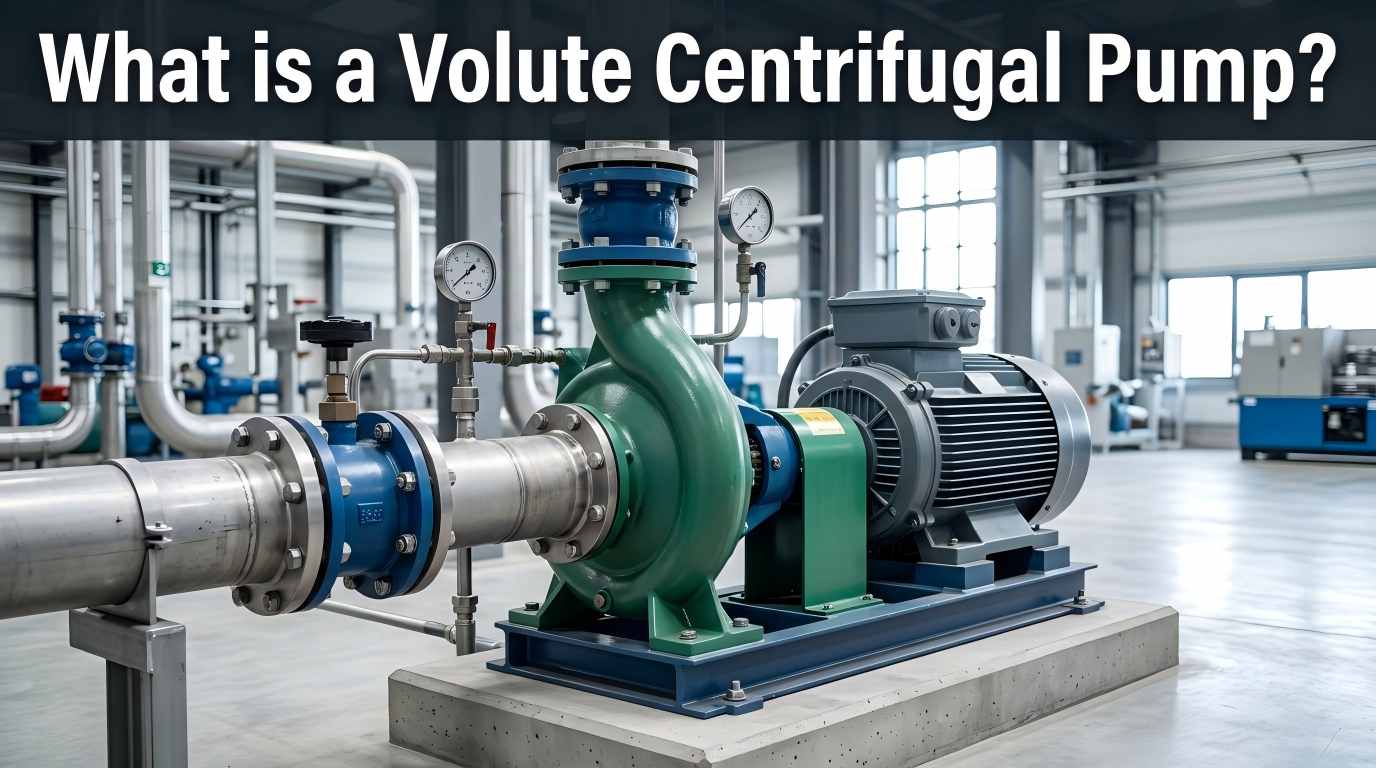

A špirálové odstredivé čerpadloje typ dynamického čerpadla, ktoré premieňa mechanickú energiu na hydraulickú energiu otáčaním obežného kolesa a spolieha sa na špirálové špirálové puzdro na efektívne dodávanie tekutiny. Na rozdiel od iných typov odstredivých čerpadiel je jeho najvýraznejším prvkom puzdro v tvare špirály (známe aj ako špirálové puzdro), ktoré je základným komponentom, ktorý ho odlišuje od modelov, ako sú difúzne odstredivé čerpadlá. Spirálové odstredivé čerpadlá sa vyznačujú robustnou konštrukciou, relatívne nízkou cenou, tichou prevádzkou a spoľahlivým výkonom s minimálnym vplyvom korózie a erózie. Sú preferovaným zariadením pre väčšinu priemyselných a civilných aplikácií na dodávanie tekutín.
Stabilná prevádzka čerpadla závisí od koordinácie rôznych komponentov. Hlavné komponenty a ich funkcie sú nasledovné:
Špirálová komora obklopujúca obežné koleso s plochou prierezu, ktorá sa postupne zväčšuje od výstupu obežného kolesa k výtlačnému otvoru. Jeho hlavnou funkciou je zhromažďovanie vysokorýchlostnej tekutiny, zníženie rýchlosti a zvýšenie tlaku. Jeho tvar a veľkosť priamo ovplyvňujú účinnosť a tlak čerpadla. Delí sa na jednozávitovkové (najpoužívanejšie) a dvojzávitové (vyrovnáva radiálnu silu a predlžuje životnosť).
"Srdce" čerpadla, rotačný komponent so zakrivenými lopatkami, spojený s motorom cez hriadeľ čerpadla. Otáča sa vysokou rýchlosťou a vytvára odstredivú silu, nasáva tekutinu a odovzdáva kinetickú energiu. Parametre lopatiek (tvar, množstvo, uhol) určujú prietok, dopravnú výšku a účinnosť čerpadla.
Hriadeľ čerpadla prenáša mechanickú energiu z motora na obežné koleso. Ložiská podporujú otáčanie hriadeľa čerpadla, zachovávajú koaxiálnosť a znižujú trenie. Pre vysokoteplotné a vysokotlakové pracovné podmienky sú potrebné olejové chladiče, aby sa zabránilo znehodnoteniu oleja a predĺžila sa životnosť ložísk.
Zabraňuje úniku tekutín a prenikaniu vonkajšieho vzduchu, aby sa zabránilo kavitácii. Bežné typy zahŕňajú mechanické upchávky a upchávky. Zhoda s pomocnými tesniacimi systémami môže zlepšiť spoľahlivosť a údržba môže odkazovať na normy API 682.
Sací otvor je umiestnený v strede špirály na nasávanie tekutiny; výtlačný otvor je na konci špirály na dodávanie stlačenej tekutiny. Veľkosť a tvar oboch ovplyvňujú odpor tekutín a účinnosť čerpadla.
Pracovný proces je nepretržitá premena energie, rozdelená do 4 základných etáp:
Motor poháňa obežné koleso, aby sa otáčalo vysokou rýchlosťou a vytváralo nízkotlakovú oblasť v strede obežného kolesa. Kvapalina je nasávaná do čerpadla pod rozdielom tlakov.
Keď sa obežné koleso nepretržite otáča, lopatky tlačia kvapalinu do radiálneho pohybu, čím sa výrazne zvyšuje rýchlosť prúdenia kvapaliny a kinetická energia.
Vysokorýchlostná kvapalina vstupuje do špirálového puzdra, kde zväčšený prietokový kanál znižuje rýchlosť prúdenia a premieňa kinetickú energiu na tlakovú energiu, aby sa dosiahla vysokotlaková dodávka.
Stlačená kvapalina sa vypúšťa cez výtlačný otvor. Nepretržitým otáčaním obežného kolesa je plynulá dodávka dokončená.
Spirálová štruktúra zodpovedá charakteristikám prúdenia tekutiny, čím sa znižuje strata turbulencie. Účinnosť pri projektovaných podmienkach dosahuje 70 % – 90 %, pri rovnomernom rozdelení rýchlosti prúdenia.
Menej základných komponentov, jednoduché spracovanie a inštalácia, žiadny zložitý prevodový mechanizmus, nízka poruchovosť, nie sú potrebné vstupné a výstupné spätné ventily a nízke náklady na údržbu.
Môže byť navrhnutý v rôznych špecifikáciách podľa pracovných podmienok, vhodný pre rôzne kvapaliny, ako je čistá voda, odpadové a chemické médiá, a prispôsobiteľný na normálnu teplotu, vysokú teplotu a vysoký tlak.
Integrovaný dizajn, malá veľkosť a nízka hmotnosť, vhodný pre scenáre s obmedzeným priestorom a ľahko sa integruje do existujúcich systémov dodávky.
Nízke výrobné náklady, pohodlná výmena opotrebiteľných dielov, úspora energie vďaka efektívnej prevádzke, vhodné pre scenáre s veľkým prietokom.
Spirálové odstredivé čerpadlá sú vďaka svojim hydrodynamickým výhodám spoľahlivou voľbou pre priemyselné čerpanie tekutín. Ich skutočnú energetickú účinnosť však ovplyvňujú detaily ako výber materiálu a výroba. Teffiko vyvíja stabilné a efektívne riešenia na dodávanie tekutín prostredníctvom presného výskumu a vývoja a prísneho testovania. Vitajte na konzultáciu alebo objednávku:www.teffiko.com
