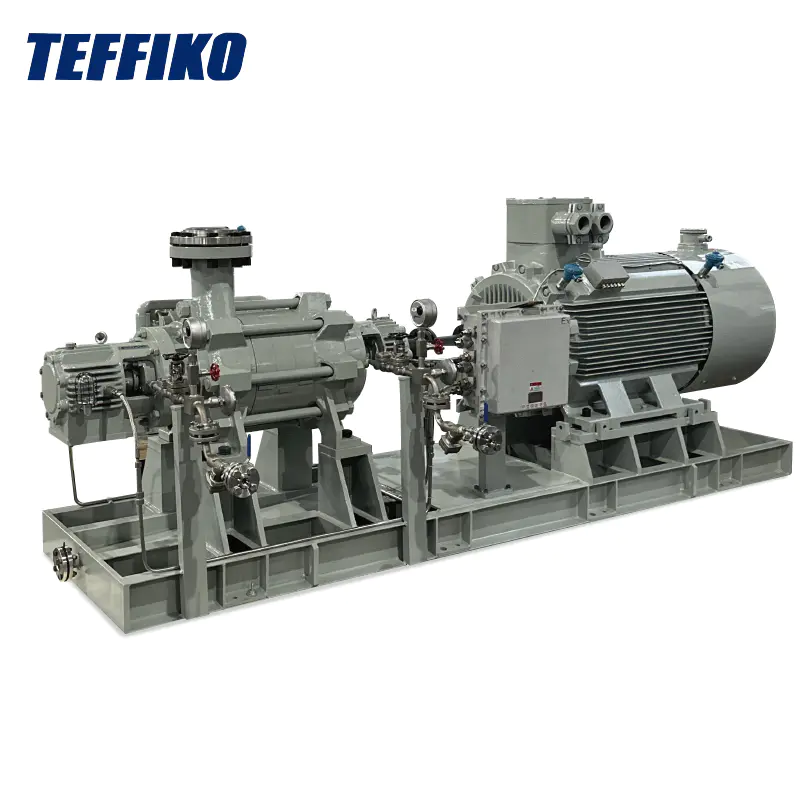

API medzi viacstupňovými odstredivými čerpadlami typu ložiska

Model:BB4

API medzi viacstupňovými odstredivovými čerpadlami typu ložiska sú horizontálne viacstupňové čerpadlá s jedným prívodom, špeciálne navrhnuté pre extrémne prevádzkové podmienky, ako je vysoká teplota a vysoký tlak. Sú starostlivo vytvorené profesionálnym tímom. Výrobný proces dodržiava prísne štandardy a presné postupy, pričom kvalita je prísne kontrolovaná, aby sa zabezpečila vynikajúca kvalita produktu.

Odoslať dopyt

Popis produktu

Viacstupňové odstredivé čerpadlo API medzi oplývajúcim typom typu sa nachádza v stredovej čiare pumpu v tvare volutu. Oskočni sú symetricky usporiadané tak, aby automaticky vyvážili axiálnu silu, čím sa eliminuje potreba komplexných vyvážených mechanizmov, ako sú vyvážené disky alebo bilančné bubny. Vstup a výstup sú umiestnené na spodnej časti puzdra, čo umožňuje demontáž a inštaláciu bez pohybu vstupných a výstupných potrubí. Vnútorné jadro prijíma axiálne rozdelenú štruktúru, pričom obežné kolesá sú symetricky usporiadané chrbtom k sebe a eliminujú tradičné vyváženie. Vďaka tomu je bezpečnejšie a spoľahlivejšie pri transporte médií obsahujúcich častice. Je ideálnou voľbou pre efektívnu a stabilnú prepravu v priemyselnej oblasti.

Uplatňovanie

Horizontálne viacstupňové odstredivé čerpadlá sa používajú hlavne pri extrakcii ropy, petrochemickom priemysle, chemickom priemysle, uhoľnom chemickom priemysle, prepravu potrubia, odsoľovania morskej vody, elektrární atď. Syntéza závodov.

Prevádzkové podmienky

1. Prietok: 10 - 1500 m³/h

2. Hlava: Až 3000 m

3. Vstupné a výstupné priemery: [Minimálny priemer] - [maximálny priemer] mm

4. Teplotný rozsah: -40 ° C - 200 ° C

5. Tlak: 10 MPa - 35 MPa

6. Maximálna rotačná rýchlosť: 6000 r/min

Diagramy parametrov výkonu

Model čerpadla	Priemer obežného priemeru mm		Prietok (m³/h)	Hlava (m)	(%)	NPSH (M)	Meftor Power r = 1 (kw)	Režim čerpadla	Priemer lmpeller mm		Prietok (m³/h)	Hlava (m)	Efekt (%)	NPSH (M)	Výkon motora R = 1 (kW)
25-50 x3	Maximálny	217	40	130.5	51.4	2.4	37	60-50 x6	Maximálny	217	50	318	55	1.8	90
25-50 x3	Blesk	185	35	93	49.4	2.4	30	60-50 x6	Blesk	180	40	240	53	1.8	75
25-50 x4	Maximálny	217	40	174	51.4	2.4	45	60-50 x7	Maximálny	217	50	371	55	1.8	110
25-50 x4	Blesk	185	35	124	49.4	2.4	30	60-50 x7	Blesk	180	40	280	53	1.8	75
25-50 x5	Maximálny	217	40	217.5	51.4	2.4	55	60-50 x8	Maximálny	217	50	424	55	1.8	110
25-50 x5	Blesk	185	35	155	49.4	2.4	37	60-50 x8	Blesk	180	40	320	53	1.8	75
25-50 x6	Maximálny	217	40	261	51.4	2.4	75	60-50 x9	Maximálny	217	50	477	55	1.8	132
25-50 x6	Blesk	185	35	186	49.4	2.4	45	60-50 x9	Blesk	180	40	360	53	1.8	90
25-50 x7	Maximálny	217	40	304.5	51.4	2.4	75	60-50 x10	Maximálny	217	50	530	55	1.8	132
25-50 x7	Blesk	185	35	217	49.4	2.4	55	60-50 x10	Blesk	180	40	400	53	1.8	110
25-50 x8	Maximálny	217	40	348	51.4	2.4	90	60-50 x11	Maximálny	217	50	583	55	1.8	160
25-50 x8	Blesk	185	35	248	49.4	2.4	55	60-50 x11	Blesk	180	40	440	53	1.8	110
25-50 x9	Maximálny	217	40	391.5	51.4	2.4	110	60-50 x12	Maximálny	217	50	636	55	1.8	185
25-50 x9	Blesk	185	35	279	49.4	2.4	75	60-50 x12	Blesk	180	40	480	53	1.8	110
25-50 x10	Maximálny	217	40	435	51.4	2.4	110	60-50 x13	Maximálny	217	50	689	55	1.8	200
25-50 x10	Blesk	185	35	310	49.4	2.4	75	60-50 x13	Blesk	180	40	520	53	1.8	132
25-50 x11	Maximálny	217	40	478.5	51.4	2.4	132	60-50 x14	Maximálny	217	50	742	55	1.8	220
25-50 x11	Blesk	185	35	341	49.4	2.4	75	60-50 x14	Blesk	180	40	560	53	1.8	132
25-50 x12	Maximálny	217	40	522	51.4	2.4	132	100-70 x3	Maximálny	254	103.3	214.8	68	2.9	110
25-50 x12	Blesk	185	35	372	49.4	2.4	90	100-70 x3	Blesk	216	80	159	65	2.9	75
25-50 x13	Maximálny	217	40	565.5	51.4	2.4	160	100-70 x4	Maximálny	254	103.3	286.4	68	2.9	160
25-50 x13	Blesk	185	35	403	49.4	2.4	90	100-70 x4	Blesk	216	80	212	65	2.9	90
25-50 x14	Maximálny	217	40	609	51.4	2.4	160	100-70 X5	Maximálny	254	103.3	358	68	2.9	185
25-50 x14	Blesk	185	35	434	49.4	2.4	110	100-70 X5	Blesk	216	80	265	65	2.9	110
60-50 x3	Maximálny	217	50	159	55	1.8	55	100-70 x6	Maximálny	254	103.3	429.6	68	2.9	220
60-50 x3	Blesk	180	40	120	53	1.8	30	100-70 x6	Blesk	216	80	318	65	2.9	132
60-50 x4	Maximálny	217	50	212	55	1.8	75	100-70 x7	Maximálny	254	103.3	501.2	68	2.9	250
60-50 x4	Blesk	180	40	160	53	1.8	45	100-70 x7	Blesk	216	80	371	65	2.9	160
60-50 x5	Maximálny	217	50	265	55	1.8	75	100-70 x8	Maximálny	254	103.3	572.8	68	2.9	280
60-50 x5	Blesk	180	40	200	53	1.8	55	100-70 x8	Blesk	216	80	424	65	2.9	185

Režim čerpadla	Priemer lmpeller mm		Prietok (m³/h)	Hlavná strana (m)	Efekt (%)	Npsh (m)	Motor r = 1 (kw)	Model čerpadla	priemer mm		Prietok (m³/h)	Hlavná strana (m)	Eff (%)	NPSH (M)	Motor r = 1 (kw)
100-70 x9	Maximálny	254	103.3	644.4	65	2.9	315	300-180 x5	Maximálny	385	300	939	72.2	4.346	1250
100-70 x9	Blesk	216	80	477	63	2.9	185	300-180 x5	Blesk	328	230	710	70.2	4.346	710
100-70 x10	Maximálny	254	103.3	716	65	2.9	355	300-180 x6	Maximálny	385	300	1127	72.2	4.346	1600
100-70 x10	Blesk	216	80	530	63	2.9	220	300-180 x6	Blesk	328	230	852	70.2	4.346	900
100-70 x11	Maximálny	254	103.3	787.6	65	2.9	400	450-150 x3	Maximálny	380	443	480	78	5.8	900
100-70 x11	Blesk	216	80	583	63	2.9	250	450-150 x3	Blesk	320	340	336	76	5.8	500
100-70 x12	Maximálny	254	103.3	859.2	65	2.9	450	450-150 x4	Maximálny	380	443	640	78	5.8	1120
100-70 x12	Blesk	216	80	636	63	2.9	250	450-150 x4	Blesk	320	340	448	76	5.8	630
180-100 x3	Maximálny	312	180	330	68	3.43	280	450-150 x5	Maximálny	380	443	800	78	5.8	1400
180-100 x3	Blesk	265	153	237	66	3.43	185	450-150 x5	Blesk	320	340	560	76	5.8	800
180-100 x4	Maximálny	312	180	440	68	3.43	355	450-150 x6	Maximálny	380	443	960	78	5.8	1800
180-100 x4	Blesk	265	153	316	66	3.43	220	450-150 x6	Blesk	320	340	672	76	5.8	1000
180-100 x5	Maximálny	312	180	550	68	3.43	450	650-150 x3	Maximálny	380	610	477.9	78	6.2	1120
180-100 x5	Blesk	265	153	395	66	3.43	280	650-150 x3	Blesk	320	440	324	76	6.2	630
180-100 x6	Maximálny	312	180	660	68	3.43	560	650-150 x4	Maximálny	380	610	637.2	78	6.2	1600
180-100 x6	Blesk	265	153	474	66	3.43	355	650-150 x4	Blesk	320	440	432	76	6.2	800
180-100 X7	Maximálny	312	180	770	68	3.43	630	650-150 x5	Maximálny	380	610	796.5	78	6.2	2000
180-100 X7	Blesk	265	153	553	66	3.43	400	650-150 x5	Blesk	320	440	540	76	6.2	1000
180-100 x8	Maximálny	312	180	880	68	3.43	710	650-150 x6	Maximálny	380	610	955.8	78	6.2	2240
180-100 x8	Blesk	265	153	632	66	3.43	450	650-150 x6	Blesk	320	440	648	76	6.2	1250
180-100 x9	Maximálny	312	180	990	68	3.43	800	800-180 x3	Maximálny	415	800	570	80	8	1800
180-100 x9	Blesk	265	153	711	66	3.43	500	800-180 x3	Blesk	353	660	366	78	8	1000
180-100 x10	Maximálny	312	180	1100	68	3.43	900	800-180 x4	Maximálny	415	800	760	80	8	2500
180-100 x10	Blesk	265	153	790	66	3.43	560	800-180 x4	Blesk	353	660	488	78	8	1250
300-180 x3	Maximálny	385	300	563.4	72.2	4.346	710	800-180 x5	Maximálny	415	800	950	80	8	3150
300-180 x3	Blesk	328	230	426	70.2	4.346	450	800-180 x5	Blesk	353	660	610	78	8	1600
300-180 x4	Maximálny	385	300	751.2	72.2	4.346	1000
300-180 x4	Blesk	328	230	568	70.2	4.346	560

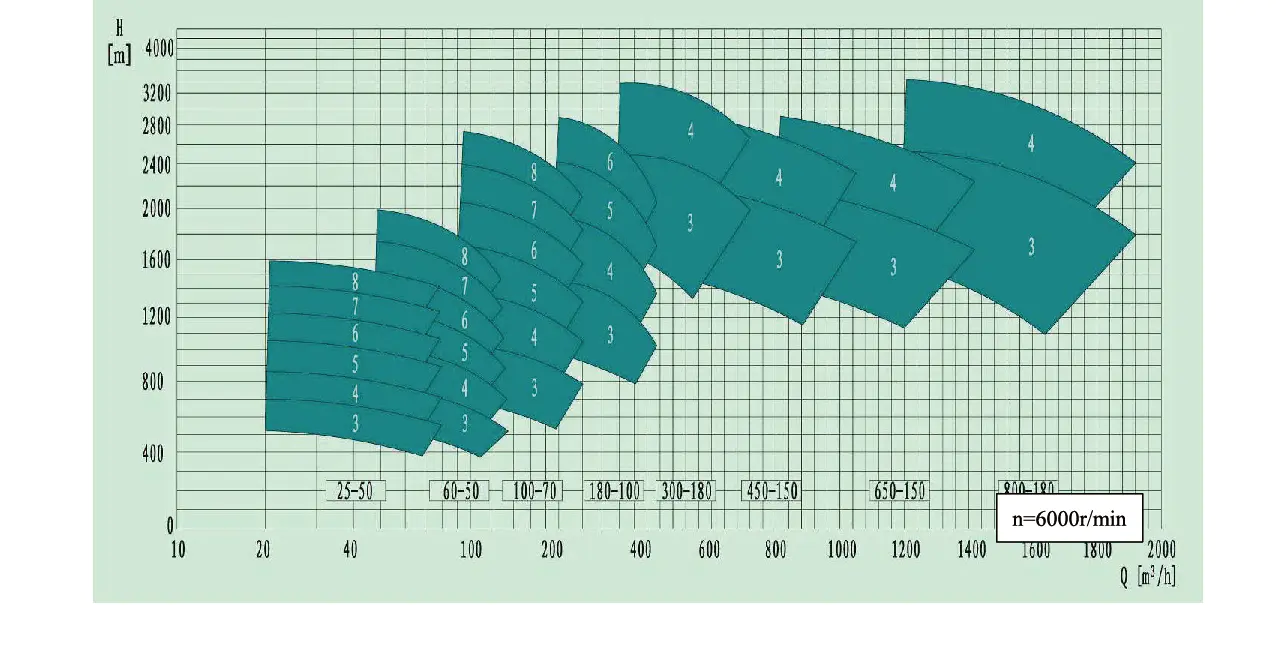

Typ spektra diagramov

Api Between Bearing Type Multistage Centrifugal Pumps
