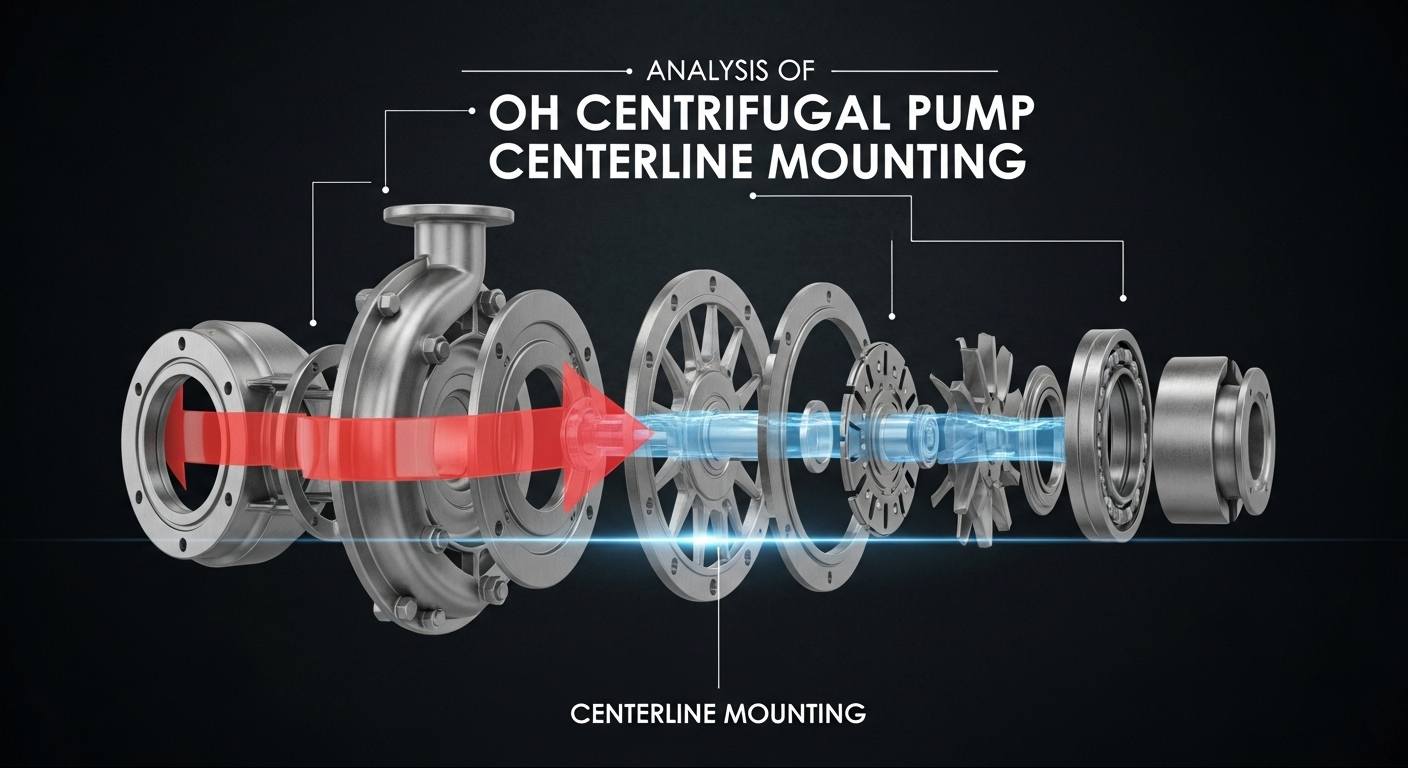

Analýza stredovej montáže OH odstredivého čerpadla

V drsných pracovných podmienkach, ako je petrochemický a vysokoteplotný prenos tekutín, stabilitaOH odstredivé čerpadlá(v súlade s normami API 610) je rozhodujúca. Ako metóda jadrovej montáže sa stredová montáž široko používa v modeloch čerpadiel OH2/OH3 pre veľké zaťaženie. Čím je tento dizajn jedinečný?

1. Čo je stredová montáž?

Na mieste renovácie oblasti čerpadiel v rafinérii som videl technikov, ktorí porovnávali montážne rozdiely medzi čerpadlami OH1 a OH2: čerpadlo OH1 je upevnené pomocou nožičiek v spodnej časti skrine, zatiaľ čo príruba čerpadla OH2 je priamo zarovnaná s referenčnou čiarou na základnej doske – toto je priamy prejav stredovej montáže. Tento konštrukčný návrh je výslovne vyžadovaný normami API 610 a môže efektívne riešiť prevádzkové výzvy v prostredí s vysokou teplotou a vysokým tlakom.

2. Prečo zvoliť stredovú montáž?

Kľúč spočíva v riešení problému tepelnej rozťažnosti. Keď čerpadlo prenáša médium s vysokou teplotou (ako je horúci olej pri 200-400 ℃), puzdro a hriadeľ sa roztiahnu a deformujú. Tradičná montáž na nohy je náchylná na nesúosovosť medzi hriadeľom čerpadla a hriadeľom motora, čo spôsobuje vibrácie, netesnosti tesnenia a dokonca poškodenie ložísk. Montáž na stredovú líniu upevnením stredovej osi umožňuje rovnomerné rozloženie tepelnej rozťažnosti pozdĺž osi symetrie, čím sa zachováva stabilita zarovnania. Napríklad v rafinérii raz došlo k úniku tesnenia v čerpadle namontovanom na nohe už po troch mesiacoch prenosu horúceho oleja pri 380 °C; demontáž odhalila 0,2 mm posun medzi hriadeľom čerpadla a hriadeľom motora. Po prepnutí na stredovú montáž sa podobné problémy už nikdy nevyskytli.

3. Tri hlavné výhody stredovej montáže

V praktickej prevádzke a údržbe nie sú tieto výhody len teoretické, ale môžu skutočne znížiť problémy:

• Silná tepelná stabilita: Čerpadlo v etylénovom závode musí často prepínať medzi studeným a horúcim médiom, s teplotnými výkyvmi v rozsahu od 80 °C do 320 °C. Čerpadlo s upevnením na stredovej línii si však po každom prepnutí udržiava hodnotu vibrácií pod 4,5 mm/s, čo je oveľa nižšie ako štandardný limit.
• Vysoká účinnosť údržby: V minulosti trvala oprava nožného čerpadla 8 hodín, kým sa rozobral motor a zarovnali hriadele. Naproti tomu pri čerpadle namontovanom na stredovej línii s vyťahovacím rotorom, keď sme minulý rok vymieňali mechanickú upchávku, to trvalo len 3 hodiny — nie je potrebné rozoberať motor, stačí vytiahnuť rotor priamo, čím sa ušetrí väčšina času.
• Vylepšená spoľahlivosť: Pri kontrole záznamov o zariadení našej spoločnosti môže pri vysokoteplotných podmienkach priemerná doba bezproblémovej prevádzky čerpadiel namontovaných na stredovej línii dosiahnuť 18 mesiacov, zatiaľ čo väčšina čerpadiel namontovaných na pätke môže vydržať len približne 12 mesiacov – významný rozdiel 30 % – 40 %.

4. Aplikačné scenáre a kľúčové body montáže

Typické aplikácie:

• Vysokoteplotný prenos médií (≥ 150 ℃), ako sú cirkulačné systémy horúceho oleja v rafinériách
• Pracovné podmienky pri vysokom tlaku (≥ 2,5 MPa), ako napríklad napájacie čerpadlá reaktorov v chemických závodoch
• Kritické procesné zariadenia, ako sú čerpadlá na prenos rozpúšťadiel v závodoch PTA

Kľúčové kroky montáže:

① Základová doska musí byť vyškárovaná a upevnená, aby sa zabezpečila odolnosť základu proti vibráciám;

② Na kalibráciu hriadeľa čerpadla a hriadeľa motora s odchýlkou ​​≤0,05 mm/m použite nástroj na nastavenie lasera;

③ Nainštalujte kompenzačné tesnenia na prírubu, aby ste eliminovali vplyv mikrodeformácie základne;

④ Po inštalácii a prvom tepelnom cykle znova skontrolujte stav zarovnania.

5. Záver

Montáž na stredovú líniu nie je len jednoduchým spôsobom upevnenia, ale aj systematickým riešením navrhnutým na riešenie problémov s prevádzkou vysokovýkonných čerpadiel. Od regulácie tepelnej rozťažnosti až po pohodlnú údržbu, jej hodnota prebieha počas celého životného cyklu čerpadla. Pre priemyselné scenáre vyžadujúce dlhodobú stabilnú prevádzku, výber schémy montáže na stredovú čiaru, ktorá vyhovujeAPI 610normy je dôležitým rozhodnutím na zabezpečenie kontinuity výroby.
