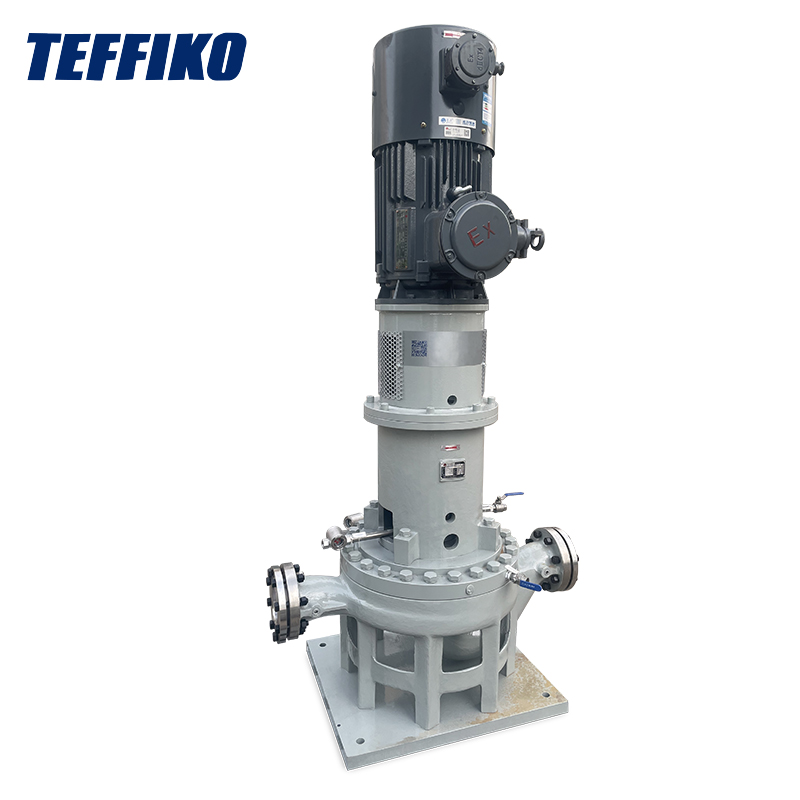

Vertikálne čerpadlo na chemické procesy API OH3

Keďže som pracoval v chemických závodoch viac ako desať rokov, videl som príliš veľa prípadov polnočných opráv a odstávok výroby na nápravu z dôvodu nesprávneho výberu čerpadla. Najmä preVertikálne čerpadlá pre chemické procesy API OH3, veľa ľudí si myslí: "Je to len čerpadlo; pokiaľ je prietok dostatočný a dopravná výška spĺňa normu, je to v poriadku." Realita je však taká, že prevádzkové podmienky sú oveľa zložitejšie. Dnes, kombinujúc chyby, ktoré som urobil, a problémy, ktoré som pomohol zákazníkom vyriešiť, budem hovoriť o tom, ako si vybrať skutočne spoľahlivé čerpadlo API OH3 pre vašu továreň.

1. Neponáhľajte sa skontrolovať model; najprv si zisti, čo to vlastne potrebuješ urobiť

Pred výberom čerpadla si položte niekoľko otázok:

• Čo prepravujete? Kyselina chlorovodíková? Roztok hydroxidu sodného? Alebo kaša s nejakými časticami?
• Aká je teplota? Izbová teplota alebo vyššia ako 150 ℃?
• Koľko metrov kubických za hodinu potrebujete prečerpať? Je odpor systému vysoký?
• Je na vstupe podtlak? Aký je požadovaný výstupný tlak?

Nejde o „vypĺňanie formulárov povrchným dodávateľom“, ale o kľúč k určeniu, či čerpadlo môže správne fungovať. Raz som mal zákazníka, ktorý iba povedal: „Potrebujem čerpadlo OH3 odolné voči korózii“, ale dodané bolo vyrobené z nehrdzavejúcej ocele 316L - používané vo vysokoteplotných médiách obsahujúcich chloridové ióny, obežné koleso bolo jamkované a perforované za tri mesiace. Neskôr som zistil, že nespomínal stopy chloridov v médiu. Takže čím podrobnejšia bude analýza údajov, tým ľahšie to bude neskôr.

2. Rôzne médiá vyžadujú rôzne čerpadlá

Čerpadlá API OH3 skutočne dokážu spracovať rôzne chemické kvapaliny, ale nemožno použiť hocijaké čerpadlo. Napríklad:

• Koncentrovaná kyselina sírová? Drž sa ďalej od bežnej nehrdzavejúcej ocele; choďte na liatinu potiahnutú PTFE alebo liatinu s vysokým obsahom kremíka;
• Vysokoteplotný roztok hydroxidu sodného? 316L nemusí vydržať; mali by sa zvážiť zliatiny na báze niklu;
• Viskózne živice alebo lepidlá? Bežné odstredivé obežné kolesá ich nedokážu vysať; sú potrebné otvorené alebo polootvorené obežné kolesá, prípadne aj motory s vyšším výkonom.

3. Prietok a výška: Nie je lepšie byť väčší, ale práve taký, aby bol energeticky najšetrnejší

Mnohí šéfovia si myslia: "Kúpte si väčšiu pre bezpečnosť; môže sa použiť na budúce rozšírenie." Ale čerpadlo nie je sklad; príliš veľký spôsobí len problémy. Ak je hlava príliš vysoká, ventil musí byť neustále priškrtený a spotreba energie stúpa; ak je prietok príliš veľký, pravdepodobne dôjde ku kavitácii, telo čerpadla bude bzučať a tesnenie ľahko zlyhá.

Správny prístup je: vypočítajte skutočnú systémovú krivku podľa skutočného usporiadania vášho potrubia, počtu kolien a výškového rozdielu, potom ju porovnajte s krivkou výkonu čerpadla, aby ste zistili, že „zóna vysokej účinnosti“ – vo všeobecnosti medzi 70 % a 110 % menovitého prietoku. Čerpadlo pracujúce v tomto rozsahu je najtichšie, energeticky najšetrnejšie a má najdlhšiu životnosť.

4. Materiál nie je o "znení pokročilo", ale o prispôsobení sa problému

• Prietokové komponenty (obežné koleso, teleso čerpadla, puzdro atď.) sú každý deň ponorené do média; výber nesprávneho materiálu sa rovná pomalej samovražde. Tu je niekoľko skutočných príkladov:
• Preprava kyseliny chlorovodíkovej? PTFE podšívka je najspoľahlivejšia; tantal je drahý, ale mimoriadne odolný;
• Preprava odpadových tekutín obsahujúcich pevné častice? Nepoužívajte nehrdzavejúcu oceľ; vyberte liatinový alebo keramický povlak odolný voči opotrebovaniu;
• Vysokoteplotný roztok hydroxidu sodného? 316L vyzerá dobre, ale v skutočnosti je náchylný na korózne praskanie v roztoku hydroxidu sodného nad 80 °C.

Pamätajte: Lacné materiály na začiatku šetria peniaze, ale jedno odstavenie výroby môže stáť desaťnásobok ceny čerpadla. Radšej sa porozprávame viac vopred, než aby sme vám o pol roka neskôr zavolali, že „je to opäť pokazené“.

5. Certifikácia API 610 nie je formalita, ale bezpečnosť

Samotný "OH3" v API OH3 je klasifikáciou v štandarde API 610 (vertikálny, previsnutý, jednostupňový). Ale niektoré čerpadlá na trhu tvrdia, že sú "API OH3", ale neprešli ani základnými testami. Pri výbere nezabudnite skontrolovať:

• Poskytuje dizajnové dokumenty v súlade s API 610 11th Edition alebo novšími verziami?
• Existuje protokol o teste výkonu vydaný treťou stranou?
• Majú materiály MTR (Material Test Report)?

Všetky naše odchádzajúce čerpadlá OH3 sa dodávajú s kompletným balíkom zhody – nie preto, aby prešli kontrolami, ale aby ste ich mohli pokojne používať. Koniec koncov, v chemickom priemysle nie je bezpečnosť nikdy možnosťou, ale nevyhnutnou podmienkou.

6. Vysoká teplota a vysoký tlak? Nenúťte to; prispôsobiť v prípade potreby

Ak vaše prevádzkové podmienky presahujú 180 ℃ alebo tlak presahuje 2,5 MPa, štandardné čerpadlá pravdepodobne nevydržia. V tejto chvíli to nerobte; prispôsobenie je potrebné. Napríklad:

• Pridajte chladiaci plášť, aby ste zabránili prehriatiu ložiska;
• Použite podporu stredovej čiary na zníženie problémov so zarovnaním spôsobených tepelnou rozťažnosťou;
• Vymeňte za vlnovcovú mechanickú upchávku, aby ste zvládli podmienky bez splachovania pri vysokej teplote.

Minulý rok sme vyrobili čerpadlo OH3 pre petrochemický závod s teplotou média 220℃ a tlakom 3,0 MPa. Špeciálne sme optimalizovali tuhosť hriadeľa a štruktúru tesniacej komory. Funguje už viac ako dva roky s nulovými poruchami. Zložité prevádzkové podmienky nie sú strašné; čo je strašné, nútiť obyčajné pumpy, aby sa s nimi vyrovnali.

7. Týchto chýb som už naozaj videl priveľa

Nakoniec si povedzme o niekoľkých vysokofrekvenčných scenároch „zlyhania“:

• Myslíme si, že všetky čerpadlá OH3 sú rovnaké: V skutočnosti spôsob inštalácie (nožka alebo konzola), smer vstupu a výstupu a typ spojky ovplyvňujú inštaláciu na mieste. Ak to vopred nepotvrdíte, pri dodaní zistíte, že sa nezhoduje s potrubím, čím sa oneskorí doba výstavby;
• Príležitostný výber tesnení: Používate tesnenia pre toxické alebo horľavé médiá? To je sranda s bezpečnosťou. Dvojité mechanické upchávky + PLAN53 Flush System sú nevyhnutnosťou;
• Slepo veriť slovám predajcu: Hovoria „urobili sme podobné projekty“, ale nevedia vysvetliť ani hodnotu pH média. Nezabudnite skontrolovať skutočné prípady, testovať údaje a dokonca navštíviť stránku, ak je to možné.

Na záver

Výber ančerpadlo API OH3je zdanlivo obstarávacie správanie, ale v skutočnosti je to hlasovanie za stabilitu celej výrobnej linky. Ak ste stále zamotaní v modeli alebo si nie ste istí materiálom, nebojte sa. Parametre prevádzkových podmienok nám pošlite na adresuteff. Inžinieri s viac ako desaťročnými skúsenosťami vám poskytnú bezplatné predbežné hodnotenie a prispôsobené návrhy výberu 1:1, ktoré vám pomôžu vyhnúť sa chybám, vybrať si správne čerpadlo a udržať vašu výrobnú linku v stabilnom chode.
