Vertikálne odstredivé čerpadlá: Kompletný sprievodca štruktúrou, aplikáciou, výberom a údržbou

V modernej priemyselnej manipulácii s kvapalinami,vertikálne odstredivé čerpadlása stali prvou voľbou pre inžinierov na celom svete vďaka svojmu jedinečnému konštrukčnému dizajnu a vynikajúcemu výkonu. Teffiko, profesionálna značka zaoberajúca sa výskumom, vývojom a výrobou tekutých zariadení, je hlboko zakorenená v oblasti tekutých strojov. Zameriavame sa nielen na ich hydraulickú účinnosť, ale oceňujeme aj ich stabilitu a mieru využitia priestoru v zložitých pracovných podmienkach.

1. Základná štruktúra a pracovný princíp vertikálnych odstredivých čerpadiel

Vertikálneodstredivé čerpadloje typ lopatkového čerpadla, ktorého os je kolmá na horizontálnu rovinu. Jeho základným pracovným princípom je premena mechanickej energie na kinetickú a tlakovú energiu kvapaliny pomocou odstredivej sily generovanej vysokorýchlostnou rotáciou obežného kolesa.

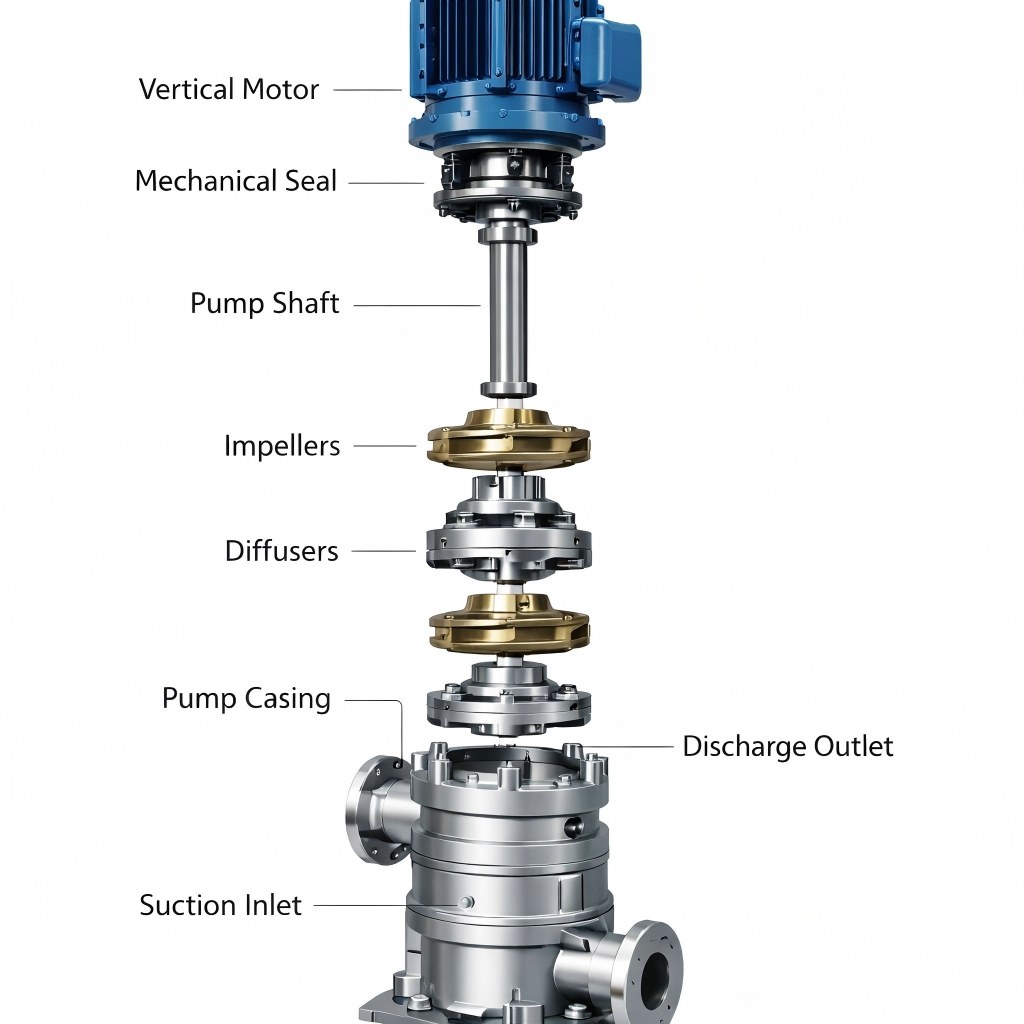

Kľúčové technické štruktúry:

Vertikálny dizajn motora: Motor je umiestnený nad telesom čerpadla a priamo poháňa hriadeľ čerpadla cez spojku, čím účinne zabraňuje poškodeniu motora spôsobenému únikom kvapaliny. Optimalizácia hydraulického modelu: Pokročilý dizajn simulácie CFD (Computational Fluid Dynamics) je použitý na zabezpečenie hladkého prietokového kanála a minimalizáciu straty prietoku kvapaliny v čo najväčšej miere. Malá podlahová plocha: Toto je najintuitívnejšia vlastnosť vertikálneho čerpadla. V porovnaní s horizontálnymi čerpadlami rovnakého výkonu je ich podlahová plocha cca

n sa zvyčajne ušetrí o viac ako 60 %.

2. Hlavné výhody vertikálnych odstredivých čerpadiel

V porovnaní s horizontálnymi odstredivými čerpadlami vykazujú vertikálne odstredivé čerpadlá významné výhody za špecifických pracovných podmienok:

• Malá podlahová plocha: Teleso čerpadla je inštalované vertikálne, čo výrazne šetrí cenný priestor na zemi a je obzvlášť vhodné pre miesta s obmedzeným priestorom, ako sú lodné kajuty, podzemné čerpacie domy alebo kompaktné priemyselné zariadenia.
• Jednoduché spustenie a nasávanie: Keďže obežné koleso môže byť zvyčajne ponorené do kvapaliny (ako napríklad vertikálne ponorné čerpadlá), nie je potrebné žiadne ďalšie nasávanie, čo zjednodušuje proces spúšťania a účinne zabraňuje kavitácii.
• Dobrý výkon proti kavitácii: Obežné koleso je ponorené do kvapaliny s malým alebo pozitívnym sacím zdvihom, čo účinne znižuje možnosť kavitácie a predlžuje životnosť čerpadla.
• Pohodlná údržba: Niektoré vertikálne čerpadlá využívajú dizajn „zadného vyťahovania“, ktorý umožňuje kontrolu a údržbu vnútorných komponentov bez rozoberania potrubia, čím sa zvyšuje účinnosť údržby.
• Kompaktná konštrukcia a nízka hlučnosť: Dizajn moderných vertikálnych odstredivých čerpadiel má tendenciu byť integrovaný a optimalizovaný, zvyčajne s nízkym prevádzkovým hlukom a vibráciami.

3. Typické aplikačné scenáre

Vertikálne odstredivé čerpadlá sú vďaka svojim jedinečným výhodám široko používané v nasledujúcich oblastiach:

• Mestské zásobovanie vodou a kanalizácia: Slúžia ako pomocné čerpadlá, požiarne čerpadlá alebo čerpadlá na kanalizáciu a zohrávajú kľúčovú úlohu v mestskej infraštruktúre.
• Priemyselné cirkulačné vodné systémy: Poskytovanie stabilnej prepravy tekutín v chladiacich vežiach, napájacej vody kotlov, chemických procesov a iných prepojení.
• Petrochemický priemysel: Preprava rôznych korozívnych, horľavých, výbušných alebo vysokoteplotných médií, zvlášť vhodných pre ponorné inštalácie na zabezpečenie bezpečnej výroby.
• Námorné a pobrežné inžinierstvo: Používa sa v balastovej vode, chladiacej vode, požiarnej ochrane a iných systémoch v úzkom priestore lodných kajút.
• Poľnohospodárske zavlažovanie: Zdvíhanie vody z hlbokých studní alebo nádrží na uspokojenie potrieb zavlažovania poľnohospodárskej pôdy.
• Úprava vody na ochranu životného prostredia: Preprava rôznych vodných médií v čističkách odpadových vôd, príprava čistej vody a ďalšie prepojenia.

4. Bežná diagnostika porúch a návrhy na údržbu

Aj dobre navrhnuté vertikálne odstredivé čerpadlá môžu mať pri dlhodobej prevádzke rôzne poruchy. Včasná diagnostika a údržba sú kľúčom k zabezpečeniu ich efektívnej a stabilnej prevádzky.

4.1 Bežné poruchy

4.2 Návrhy na údržbu

• Pravidelná kontrola: Pravidelne kontrolujte prevádzkový stav čerpadla, teplotu ložísk, vibrácie, hlučnosť a stav tesnenia.
• Riadenie mazania: Namažte alebo vymeňte mazací tuk pre ložisko v súlade s cyklom a typom odporúčaným výrobcom.
• Kontrola a výmena tesnenia: Pravidelne kontrolujte opotrebovanie mechanickej upchávky a po zistení netesnosti alebo silného opotrebovania ju včas vymeňte.
• Čistenie a ochrana proti korózii: Telo čerpadla a okolité prostredie udržujte v čistote a vykonajte antikoróznu úpravu komponentov náchylných na koróziu.
• Manažment náhradných dielov: Pripravte náhradné diely pre bežné opotrebiteľné diely (ako sú mechanické upchávky, ložiská, tesniace krúžky atď.) na včasnú výmenu.

Záver

Vertikálne odstredivé čerpadlá ako efektívne a spoľahlivé zariadenie na prepravu tekutín zohrávajú v modernom priemysle nezastupiteľnú úlohu. Hlbokým pochopením ich princípov fungovania, plným využitím ich štrukturálnych výhod a implementáciou vedeckých stratégií údržby môžeme maximalizovať ich výkon a zabezpečiť kontinuitu a hospodárnosť priemyselnej výroby.Teffikosa vždy zaviazala poskytovať vysokokvalitné produkty vertikálneho odstredivého čerpadla a profesionálnu technickú podporu pre manipuláciu s priemyselnými kvapalinami. Dúfame, že táto príručka vám môže poskytnúť užitočné referencie a usmernenia týkajúce sa výberu, aplikácie a údržby vertikálnych odstredivých čerpadiel. Teffiko vás sprevádza pri podpore efektívnej a bezstarostnej prepravy priemyselných tekutín.
