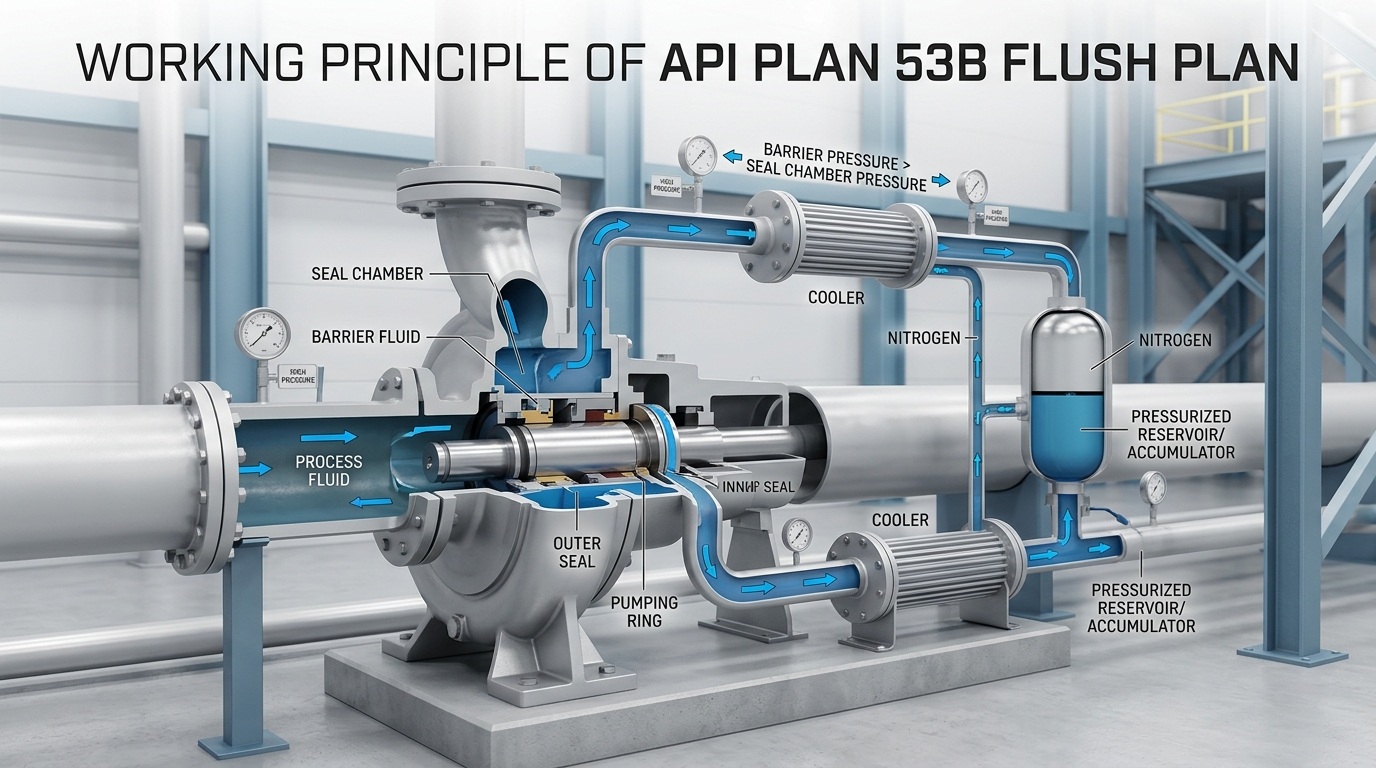

Splachovací plán API PLAN 53B je hlavný systém pre cirkuláciu a tlakovanie bariérovej kvapaliny pre tesnenia s nulovým únikom v pracovných podmienkach s vysokotlakovými, toxickými a horľavými médiami, ktorý prísne vyhovuje priemyselnej norme API 682. Mnoho výrobcov čerpadiel a technikov prevádzky a údržby nedokáže rozlíšiť logiku tlakovania podľa plánu 53A, 53B a 53C. Tento dokument plne vysvetľuje pracovný princíp splachovacieho plánu API PLAN 53B.
V kombinácii s celým cyklom spustenia, odstavenia a prevádzky zariadenia možno pracovný princíp plánu preplachovania API PLAN 53B presne rozdeliť do troch základných etáp: vytvorenie tlaku, cirkulačné chladenie, kompenzácia úniku a monitorovanie. Celý proces funguje v uzavretej slučke a automaticky s vynikajúcou stabilitou.
Pred spustením systému vopred naplňte inertný plyn do plynovej komory mechúra cez vyhradený nabíjací port akumulátora, aby sa dokončila kalibrácia tlaku systému. Celkový tlak bariérovej kvapaliny je prísne kontrolovaný tak, aby bol o 2~6 kg/cm² vyšší ako tlak procesného média v tesniacej komore čerpadla, aby sa vytvorila spoľahlivá tlaková bariéra. Spoliehajúc sa na elastickú tlmiacu charakteristiku močového mechúra, systém dokáže udržať stabilný tlak na krátku dobu aj pri menšej strate bariérovej tekutiny, čím sa zabráni zlyhaniu tesnenia spôsobenému náhlym poklesom tlaku a položí sa pevný bezpečnostný základ pre spustenie a prevádzku zariadenia.
Po spustení čerpadla zabudovaný čerpací krúžok poháňa bariérovú kvapalinu do cirkulácie. Nízkoteplotná a vysokotlaková bariérová kvapalina maže trecie páry tesnení a zároveň odvádza teplo. Ohriata bariérová kvapalina prúdi cez výmenník tepla na chladenie a potom sa vracia do tesniacej komory, aby vytvorila uzavretú slučku. Toto regulovateľné teplotné a tlakové prostredie účinne zabraňuje vysokoteplotnému opotrebovaniu, suchému horeniu a koksovaniu na čelných plochách upchávok a výrazne predlžuje životnosť mechanických upchávok.
Počas normálnej prevádzky zariadenia nevyhnutne dôjde k menšej strate bariérovej tekutiny, keď malé množstvo bariérovej tekutiny prenikne do strany procesného média cez vnútornú tesniacu plochu, čo je normálny jav. V tomto čase sa vysokotlakový dusík vo vnútri vaku akumulátora automaticky roztiahne pod tlakovým rozdielom, čím tlačí bariérovú kvapalinu v kvapalinovej komore, aby sa doplnil cirkulačný okruh, aby sa kompenzovala strata kvapaliny a stabilizoval tlak v systéme v reálnom čase bez manuálneho zásahu.
Ak sa opotrebovanie tesnenia zintenzívni alebo dôjde k miernemu úniku z potrubia, nadmerná strata bariérovej kvapaliny spôsobí pokles tlaku v systéme pod nastavenú prahovú hodnotu a zodpovedajúci tlakový spínač automaticky spustí alarm. Personál prevádzky a údržby môže doplniť čistú a kompatibilnú bariérovú tekutinu cez port na dopĺňanie tekutiny, aby rýchlo obnovil menovitý tlak v systéme a zabezpečil nepretržitú a bezpečnú prevádzku zariadenia.
Štandardizovaná prevádzka a údržba sú nevyhnutné pre dlhodobú stabilnú prevádzku systému 53B. Pri každodennej práci sa treba zamerať na tieto kľúčové body:
Stručne povedané, jadro splachovacieho plánu API PLAN 53B spočíva v nezávislej stabilizácii tlaku vakovým akumulátorom v kombinácii s trojstupňovým systémom uzavretej slučky pre cirkulačné chladenie a kompenzáciu. Plne chráni dvojité mechanické upchávky vytvorením tlakovej bariéry prostredníctvom predbežného natlakovania, zavedením núteného chladenia cez čerpací prstenec a dosiahnutím automatickej kompenzácie a stabilizácie tlaku pomocou akumulátora.
