Najlepšie postupy pre inštaláciu základov odstredivého čerpadla: Šesť kritických pokynov pre základové skrutky a injektáže

V sektore priemyselných tekutínTeffikoinžinieri zdôrazňujú základný princíp: "Stabilita čerpadla je definovaná rovnako jeho konštrukciou a základom." Presnosť inštalácie základových skrutiek priamo určuje prirodzenú frekvenciu a úrovne vibrácií odstredivého čerpadla počas prevádzky.

Nižšie je uvedených šesť kritických technických požiadaviek na otvory pre základové skrutky a postupy injektáže, ktoré zhrnul technický tím spoločnosti Teffiko pre konštrukčné referencie.

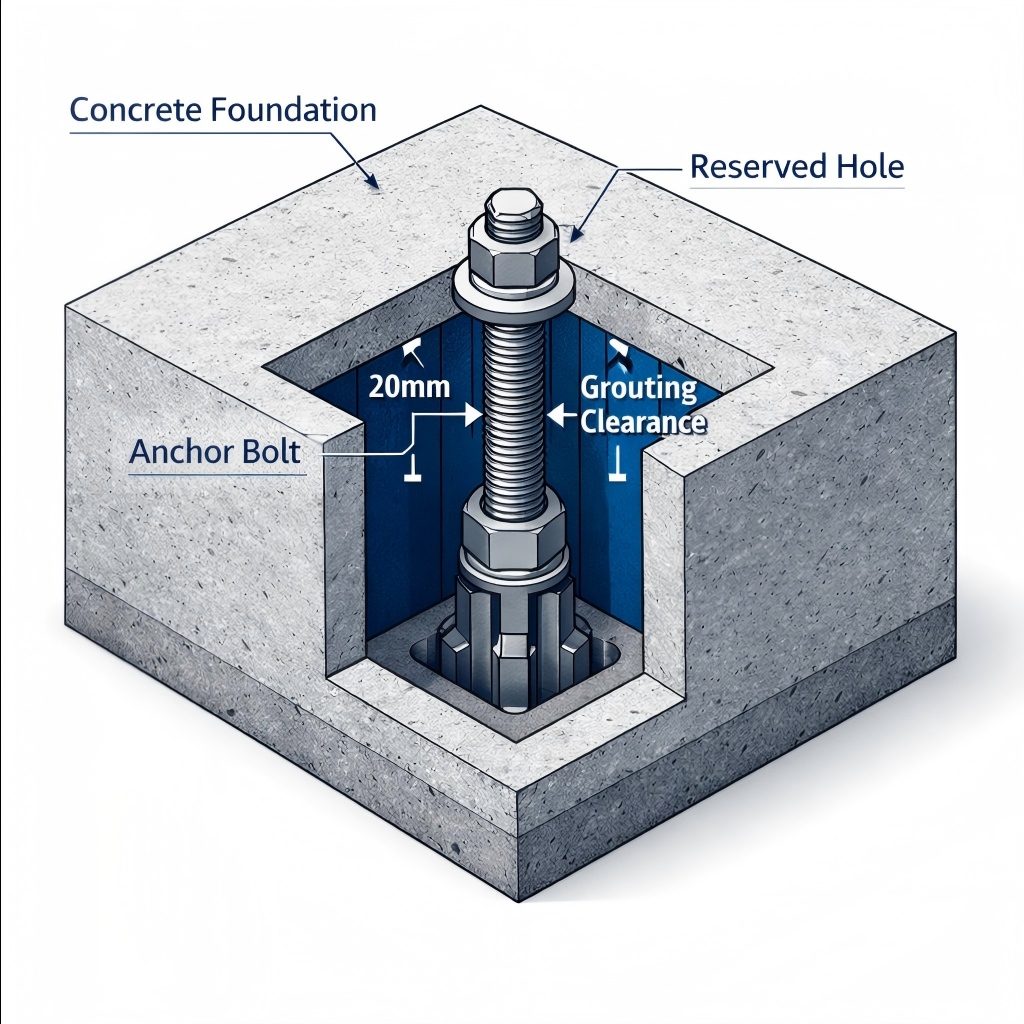

1. Presné polohovanie: Presnosť rozmerov a rovina

Presnosť je základom stability. Pred injektážou je povinné prísne overenie podľa technických špecifikácií výrobcu čerpadla.

• Rozmerová konzistencia: Rozstup a priemer základových skrutiek musia presne zodpovedať rozmerom základne čerpadla alebo jednotky. Aj malé odchýlky môžu spôsobiť vynútenú montáž, čo spôsobí počiatočné namáhanie hriadeľa čerpadla.
• Požiadavka na rovinnosť: Odchýlka rovinnosti povrchu základu sa musí kontrolovať v rozmedzí 0,5 mm na meter (alebo podľa špecifikácie výrobcu zariadenia).
• Technický poznatok: Prekročenie tejto tolerancie spôsobí torznú deformáciu telesa čerpadla pri upevňovaní. To ohrozuje lícovanie mechanického tesnenia, čo vedie k netesnostiam a nadmerným vibráciám, čo je primárna príčina nevysvetliteľných porúch tesnenia.

2. Technika konsolidácie: Zabránenie nakloneniu a posunutiu

Správna konsolidácia betónu okolo základových skrutiek je rozhodujúca pre integritu konštrukcie.

• Zabráňte nakloneniu: Vibrátory sa nikdy nesmú priamo dotýkať základových skrutiek alebo na ne vyvíjať bočný tlak. Priamy kontakt môže spôsobiť naklonenie skrutiek. Naklonená skrutka vedie k nevertikálnemu rozloženiu zaťaženia, čím sa vytvárajú body koncentrácie šmykového napätia na rozhraní matice.
• Eliminujte posunutie: Počas výstavby sa musia zaviesť bezpečné upevňovacie opatrenia, aby sa zabezpečilo, že všetky vložené časti (skrutky a objímky) zostanú počas procesu liatia nehybné s nulovým posunom.

3. Ovládanie časovania: 75% prah pevnosti a sekundárna injektáž

Načasovanie je často najviac zanedbávaným faktorom pri uponáhľaných harmonogramoch výstavby.

• Prah pevnosti: Primárny základový betón musí dosiahnuť aspoň 75 % svojej projektovanej pevnosti v tlaku pred vyrovnaním, vyrovnaním a upevnením jednotky čerpadla. Pri predčasnom zaťažení hrozí nerovnomerné sadanie základov.
• Postupnosť procesu: Sekundárna injektáž musí pokračovať až po presnom vyrovnaní a trvalom upevnení zariadenia.
• Optimálna hrúbka: Hrúbka sekundárnej injektážnej vrstvy musí byť striktne dodržaná medzi 30 mm a 70 mm.
• Technická analýza: Vrstvy tenšie ako 30 mm nemajú dostatok hmoty na efektívny prenos zaťaženia a sú náchylné na praskanie. Vrstvy hrubšie ako 70 mm vytvárajú nadmerné namáhanie pri zmrašťovaní, čo vedie k vnútornému praskaniu. Rozsah 30–70 mm je overenou „bezpečnostnou zónou“ pre prenos zaťaženia.

4. Príprava rozhrania: Čistota a kontrola vlhkosti

Spojenie medzi existujúcim a novým betónom je kritickým slabým miestom, ktoré si vyžaduje dvojité zabezpečenie.

• Štandard čistenia: Povrch určený na sekundárne škárovanie je potrebné dôkladne umyť, aby sa odstránil všetok olej, prach, výkvety a voľné častice.
• Vlhkosť: Podklad musí byť pred škárovaním nasýtený povrchovo suchý (SSD) – úplne navlhčený, ale bez stojacej vody. Tým sa zabráni tomu, aby starý betón absorboval vlhkosť z novej zálievky, čo by ohrozilo pevnosť spoja.
• Opatrenie pri nízkych teplotách: Ak okolité teploty klesnú pod 0 °C, musia sa prijať okamžité opatrenia proti zamrznutiu, aby sa zabránilo zamrznutiu na rozhraní, ktoré ničí schopnosť lepenia.

5. Výber materiálu: Vysokopevnostný jemnozrnný betón

Pre vysoko presné zariadenia, ako sú viacstupňové odstredivé čerpadlá, je špecifikácia materiálu prvoradá.

• Špecifikácia kameniva: Uprednostňuje sa jemný drvený betón, aby sa zabezpečilo, že zálievka úplne vyplní úzke otvory pre skrutky a medzery v základni bez dutín.
• Hierarchia pevnosti: Stupeň pevnosti v tlaku injektážneho materiálu musí byť o jeden stupeň vyšší ako u primárneho základového betónu.
• Inžiniersky princíp: Koncept "silná škrupina, slabé jadro" je tu neplatný. Inštalačná vrstva musí byť pevnejšia ako základ, aby účinne rozptyľovala dynamické zaťaženie vznikajúce počas prevádzky čerpadla, čím sa zabráni poškodeniu samotného základu napätím.

6. Vytvrdzovacie prostredie: Tepelná ochrana pod 5°C

Vytvrdzovanie je posledným a najdôležitejším krokom pre dlhodobú trvanlivosť.

• Hranica kritickej teploty: Keď teplota okolia klesne pod 5°C, hydratačná reakcia cementu sa výrazne spomalí, čo zhoršuje vývoj pevnosti.
• Povinné opatrenia: Počas celej doby vytvrdzovania sekundárnej injektážnej vrstvy je potrebné uplatňovať prísne opatrenia na tepelnú izoláciu alebo vykurovanie.
• Varovanie pred rizikom: Nesprávne vytvrdzovanie pri nízkych teplotách môže viesť k tomu, že vrstva injektážnej malty nedosiahne konštrukčnú pevnosť, čím vznikne latentné riziko zlyhania konštrukcie počas prevádzky čerpadla.

Záver

Príslovie „Podrobnosti rozhodujú o úspechu alebo neúspechu“ je obzvlášť dôležitéodstredivé čerpadloinštalácia. Od rozmerovej presnosti vyhradených otvorov až po prísne protokoly sekundárnej injektáže a presnosť skrutiek na milimetrovej úrovni, každý krok je prepojený.Teffikododržiava tieto prísne normy na kontrolu každého detailu, čím zabezpečuje stabilnú a spoľahlivú prevádzku čerpacích zariadení prostredníctvom profesionálneho prevedenia a zabezpečenia kvality.
