Čo robiť, ak je prietok horizontálneho viacstupňového odstredivého čerpadla nedostatočný?

V priemyselných a výškových systémoch zásobovania vodou,Teffiko horizontálne viacstupňové odstredivé čerpadlású hlavným zdrojom energie. Mnohí inžinieri však zisťujú, že prietok čerpadla po určitom čase prevádzky postupne „klesá“ a nedosahuje kalibrované parametre.

Kombináciou teoretického výskumu fluidných strojov a skúseností z prevádzky a údržby v prvej línii tento článok dôkladne vyrieši problém nedostatočného prietoku z troch dimenzií: tesnosť, odpor systému a výkon zdroja energie.

1. Nesprávny dizajn a výber

Analýza príčin:

• Nesúlad medzi výberom čerpadla a skutočnými pracovnými podmienkami: Menovitý prietok a dopravná výška čerpadla presne nezodpovedajú skutočným požiadavkám systému, napríklad vybrané čerpadlo má príliš malý prietok alebo nedostatočnú dopravnú výšku na prekonanie odporu systému. Zvyčajne to pramení z odchýlok vo výpočte odporu systému v počiatočnej fáze návrhu alebo z včasného neprispôsobenia výberu čerpadla pri zmene skutočných pracovných podmienok.
• Chyby v konštrukcii potrubného systému: Faktory ako príliš dlhé sacie potrubie, malý priemer potrubia, nadmerné kolená a vysoký odpor ventilu výrazne zvýšia odpor systému, čo spôsobí, že skutočný prevádzkový bod čerpadla sa odchýli od zóny vysokej účinnosti, čo vedie k poklesu prietoku.

Diagnostika a riešenia:

• Overenie konštrukčných parametrov a výkonnostných kriviek: Presne prepočítajte tlakovú výšku systému a požiadavky na prietok a dôkladne ich porovnajte s výkonnostnou krivkou čerpadla, aby ste sa uistili, že čerpadlo pracuje stabilne v zóne vysokej účinnosti. V prípade potreby rozhodne zvážte výmenu čerpadla za čerpadlo, ktoré je vhodnejšie pre aktuálne pracovné podmienky.
• Optimalizujte usporiadanie potrubného systému: Vykonajte komplexnú kontrolu a optimalizáciu sacieho a výtlačného potrubia, minimalizujte zbytočné kolená a ventily a zabezpečte, aby priemer potrubia spĺňal optimálne požiadavky na prepravu tekutín, čím sa účinne zníži odpor potrubia.

2. Problémy s inštaláciou a uvedením do prevádzky: Kľúčové body pre odstraňovanie problémov na mieste

Analýza príčin:

• Únik vzduchu na sacom potrubí a základni ventilu: Toto je bežná a kľúčová príčina nedostatočného prietoku. Nedostatočné utesnenie sacieho potrubia alebo základne ventilu spôsobí, že vzduch bude neustále vnikať do komory čerpadla, spustí kavitáciu a vážne oslabí kapacitu absorpcie vody a prietok čerpadla. Je nevyhnutné skontrolovať sacie potrubie a základňu ventilu, aby ste sa uistili, že nedochádza k úniku vzduchu.
• Zanesenie nožného ventilu alebo sacieho filtra: Nožný ventil sa úplne neotvorí, alebo je sací filter silne zanesený nečistotami (ako sú usadeniny, vlákna atď.), čo spôsobí prudký nárast sacieho odporu a zabráni čerpadlu nasať dostatočné množstvo kvapaliny.
• Nesprávny smer otáčania motora: Nesprávne zapojenie motora môže spôsobiť otáčanie obežného kolesa čerpadla v opačnom smere. V tomto prípade, hoci čerpadlo beží, môže len ťažko generovať efektívny prietok alebo je prietok extrémne nízky.
• Zlé vyrovnanie medzi čerpadlom a motorom: Zlá presnosť vyrovnania spojky spôsobí abnormálne vibrácie jednotky čerpadla, urýchli opotrebenie ložísk a tesnení, a tým ovplyvní prevádzkovú účinnosť a stabilitu prietoku čerpadla.

Diagnostika a riešenia:

• Vykonajte prísnu kontrolu tesnosti sacieho potrubia: Vykonajte prísnu skúšku vzduchotesnosti na sacom potrubí a všetkých spojovacích miestach a včas opravte miesta úniku vzduchu. Uistite sa, že všetky spoje sú spoľahlivo upevnené, najmä spojenie medzi sacím potrubím a základňou ventilu.
• Pravidelne čistite pätný ventil a filter: Vytvorte systém pravidelnej kontroly a čistenia nožného ventilu a sacieho filtra, aby ste sa uistili, že sú vždy voľné a vyhýbate sa hromadeniu nečistôt.
• Potvrďte správny smer otáčania motora: Pohybom motora pozorne sledujte, či je smer otáčania čerpadla v súlade so smerom označeným šípkou jasne vyznačenou na tele čerpadla. Ak zistíte nesúlad, okamžite upravte zapojenie motora.
• Vykonajte presnú kalibráciu zarovnania: Použite profesionálne nástroje na zarovnanie (ako sú laserové zarovnávacie nástroje) na vykonanie vysoko presného vyrovnania čerpadla a motora, čím sa zásadne znížia vibrácie a opotrebovanie komponentov.

3. Nesprávna prevádzka a optimalizácia rýchlosti otáčania

Analýza príčin:

• Nedostatočné naplnenie čerpadla: Ak vzduch v komore čerpadla a sacom potrubí nie je pred spustením úplne vyčerpaný, čerpadlo nebude normálne absorbovať vodu alebo bude prietok značne nedostatočný.
• Nedostatočná rýchlosť otáčania spôsobená nízkym napätím systému: Nestabilné alebo trvalo nízke napájacie napätie priamo spôsobí pokles otáčok motora, čím sa výrazne zníži výkon čerpadla (vrátane prietoku a dopravnej výšky). Nedostatočná rýchlosť otáčania je dôležitou príčinou nedostatočného prietoku pre horizontálne viacstupňové odstredivé čerpadlá.
• Nedostatočné otvorenie výstupného ventilu: Ak po spustení čerpadla nie je výstupný ventil úplne otvorený, prietokový výkon bude umelo obmedzený.
• Kavitácia: Ťažké podmienky nasávania (ako je nadmerne vysoký sací zdvih, vysoký odpor sacieho potrubia, nadmerne vysoká teplota kvapaliny) spôsobujú, že tlak na vstupe čerpadla je nižší ako tlak odparovania kvapaliny, čo vytvára veľké množstvo bublín a spúšťa kavitáciu. Kavitácia spôsobí prudký pokles prietoku sprevádzaný abnormálnym hlukom a prudkými vibráciami.

Diagnostika a riešenia:

• Vykonajte dôkladné odvzdušnenie a naplnenie čerpadla: Pred každým spustením sa uistite, že komora čerpadla a sacie potrubie sú úplne naplnené kvapalinou a že všetok zvyškový vzduch je dôkladne vypustený.
• Kontrola a stabilizácia napájacieho napätia: Pravidelne kontrolujte napájacie napätie, aby ste sa uistili, že je stabilné a spĺňa požiadavky na menovité napätie motora. V prípade potreby zvážte inštaláciu stabilizátora napätia na efektívne zvýšenie rýchlosti otáčania viacstupňového čerpadla.
• Skontrolujte otvorenie výstupného ventilu: Skontrolujte, či je výstupný ventil úplne otvorený a nastavte ho na optimálny prevádzkový otvor podľa aktuálnych požiadaviek procesu.
• Zlepšite podmienky nasávania a hĺbku vstupu vody: Zvýšenie hĺbky vstupu vody horizontálneho viacstupňového odstredivého čerpadla môže účinne zvýšiť sací tlak čerpadla, čím sa vyrieši problém s prietokom spôsobený nedostatočným tlakom vody. Zároveň by sa mala čo najviac znížiť sacia výška, mal by sa znížiť odpor sacieho potrubia a malo by sa zabrániť preprave prehriatej kvapaliny. V prípade potreby zvážte inštaláciu pomocného čerpadla alebo optimalizáciu konštrukcie sacieho potrubia.

4. Nesprávna údržba a opotrebovanie komponentov: Včasná výmena dielov podliehajúcich opotrebeniu

Analýza príčin:

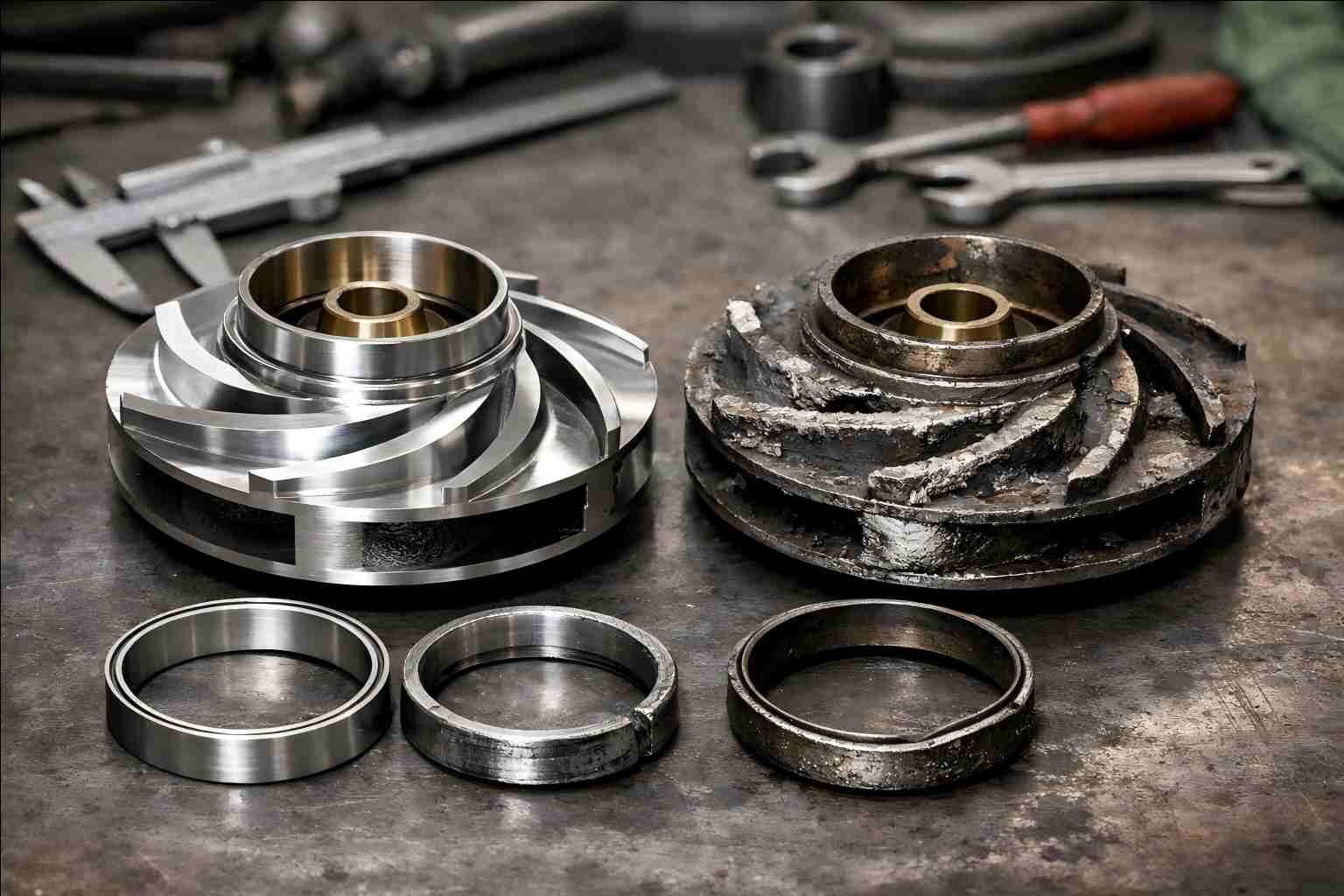

• Opotrebenie alebo poškodenie obežného kolesa: Počas dlhodobej prevádzky môže dôjsť k poškodeniu obežného kolesa v dôsledku korózie, opotrebovania alebo zaseknutia úlomkami a môže dôjsť k deformácii prietokového kanála obežného kolesa, čo vážne ovplyvňuje pracovnú kapacitu čerpadla a vedie k výraznému poklesu prietoku.
• Vnútorná netesnosť spôsobená opotrebovaním tesniaceho krúžku: Medzera medzi tesniacim krúžkom a obežným kolesom sa s časom používania zväčšuje, čo vedie k zvýšeniu spätného toku kvapaliny vo vnútri čerpadla, prudkému zníženiu objemovej účinnosti a tým aj zníženiu efektívneho prietoku.
• Opotrebenie ložísk: Opotrebenie ložísk zvýši trenie medzi rotorom a statorom, zníži mechanickú účinnosť čerpadla a môže dokonca spôsobiť vibrácie a netesnosť tesnenia hriadeľa, čo nepriamo ovplyvní prietok.
• Netesnosť tesnenia alebo mechanického tesnenia: Opotrebenie alebo nesprávna inštalácia tesnení (ako je tesnenie alebo mechanické tesnenie) spôsobí únik kvapaliny, čo nielenže ovplyvňuje normálnu prevádzku čerpadla, ale môže viesť aj k nedostatočnému prietoku.

Diagnostika a riešenia:

• Pravidelne kontrolujte a vymieňajte obežné koleso: Vytvorte systém pravidelnej kontroly stavu obežného kolesa, včas vyčistite úlomky a opravte alebo vymeňte opotrebované a poškodené obežné koleso. Pri čerpadlách, ktoré sa používali dlhší čas, by sa opotrebované obežné kolesá mali včas vymeniť.
• Včasná výmena tesniaceho krúžku: Pravidelne kontrolujte medzeru tesniaceho krúžku a ihneď ho vymeňte za nový, keď sa zistí nadmerná medzera, aby ste sa uistili, že medzera je v povolenom rozsahu a zachovala objemovú účinnosť čerpadla. Výkon niektorých tesniacich krúžkov sa po dlhodobom používaní zníži, preto ich musíme včas vymeniť.
• Kontrola a výmena ložísk: Pravidelne kontrolujte stav mazania a stupeň opotrebovania ložísk a včas vymeňte poškodené ložiská, aby ste zabezpečili hladkú a efektívnu prevádzku čerpadla.
• Kontrola a výmena tesnení: Pravidelne kontrolujte opotrebovanie a netesnosť tesnenia alebo mechanických tesnení a podľa potreby ich upravte alebo vymeňte, aby ste zabránili tomu, aby únik kvapaliny ovplyvnil výkon čerpadla.

Záver

Riešenie problému nedostatočného prietoku horizontálneho viacstupňového odstredivého čerpadla nie je ťažké; kľúčom je presne identifikovať hlavnú príčinu. Pamätajte si našu mnemotechnickú pomôcku: „Zabráňte úniku vzduchu a skontrolujte nožný ventil, vyčistite úlomky a upchajte potrubia, stabilizujte napätie, aby ste zabezpečili rýchlosť otáčania, vymeňte diely včas, aby ste eliminovali opotrebovanie“.

Zväčšením hĺbky vstupu vody na zvýšenie tlaku vody, zabezpečením stabilného napätia na udržanie vysokej rýchlosti otáčania a rozhodnou výmenou starnúcich tesniacich krúžkov a obežných kolies môžete nielen rýchlo obnoviť menovitý prietok čerpadla, ale aj predĺžiť životnosť zariadenia a znížiť prevádzkovú spotrebu energie.

Ak potrebujete náhradný návod na tesniaci krúžok konkrétneho modelu horizontálneho viacstupňového čerpadla, riešenia pre nestabilné napätie alebo profesionálnu pomoc pri výbere a výpočte, neváhajte nás kontaktovať. Našou spoločnou snahou je zabezpečiť, aby každá kvapka vody prúdila efektívneTeffiko.
