Chod nasucho (prevádzka nasucho/voľnobeh) aodstredivé čerpadlosa vzťahuje na abnormálny prevádzkový stav, keď dutine čerpadla chýba kvapalina, má nedostatočný objem kvapaliny alebo sa stráca nasávaná kvapalina, zatiaľ čo čerpadlo beží. Ide o vysoko deštruktívnu poruchu, ktorá sa často vyskytuje v priemyselných odstredivých čerpadlách. Odstredivé čerpadlá sa spoliehajú na dopravovanú kvapalinu na mazanie, chladenie a hydraulickú stabilizáciu tlaku. Akonáhle budú zbavené strednej ochrany, vnútorné komponenty sa budú trieť priamo o seba a rýchlo akumulovať teplo. Aj krátka doba voľnobehu môže spôsobiť nezvratné poškodenie a dokonca úplné zlyhanie čerpadla vedúce k odstaveniu.
Za normálnych prevádzkových podmienok vytvára kvapalina vo vnútri čerpadla kvapalinový film na povrchoch mechanických upchávok, ložísk a obežných kolies. Táto fólia nielen znižuje trenie medzi kovovými časťami, ale tiež odvádza teplo vznikajúce počas prevádzky, pričom vyrovnáva hydraulický odpor rotujúceho obežného kolesa, aby sa zabezpečila stabilná prevádzka zariadenia.
Keď dôjde k chodu nasucho, vzduch úplne nahradí dopravovanú kvapalinu vo vnútri dutiny čerpadla, čím posunie zariadenie ďaleko za jeho určené prevádzkové limity. Akonáhle tekutý film úplne zmizne, všetky presné komponenty strácajú mazanie a chladenie. Obežné koleso sa otáča vysokou rýchlosťou bez zaťaženia, nedopravuje médium a vytvára nevyvážené vnútorné napätie. Rôzne poruchy sa prekrývajú a neustále eskalujú, pričom sa v krátkom čase vyvíjajú od čiastočného poškodenia komponentov až po zlyhanie celého systému.
Prevádzka odstredivých čerpadiel nasucho priamo nezhorí motor, ale spôsobí smrteľné poškodenie presných komponentov jadra, drasticky zvýši náklady na údržbu a skráti životnosť zariadenia. Jeho hlavné riziká spadajú do piatich kategórií:
Mechanické upchávky závisia od tekutého filmu pre izoláciu, mazanie a zníženie teploty. Počas chodu nasucho spôsobuje priame suché trenie medzi čelnými plochami tesnenia prudký nárast teploty, čo vedie k ablácii, deformácii a praskaniu tesniacich krúžkov, čo priamo vedie k úniku kvapaliny zo zariadenia. Toto je najčastejšia porucha spôsobená chodom nasucho.
Bez kvapalného mazania sa odpor trenia ložísk prudko zvyšuje so silnou lokálnou akumuláciou tepla, čo ľahko vyvoláva opotrebovanie, zadretie a nadmerné vibrácie. Predĺžená suchá rotácia môže ďalej ohýbať rotujúci hriadeľ a nevyváženosť rotora, čo natrvalo zničí prevádzkovú presnosť zariadenia.
Bez odporu kvapaliny, ktorý by obmedzoval obežné koleso, sa jeho prevádzkový stav stáva nevyváženým, čo spôsobuje turbulentné prúdenie a nestabilný tlak. Hydraulický výkon zariadenia sa úplne zhorší, takže nie je schopný splniť bežné požiadavky na dopravu pri výrobe.
Teplo zachytené v oblastiach jadra vrátane mechanických upchávok, puzdier čerpadiel a ložísk sa nemôže rozptýliť a vytvárať lokálne vysokoteplotné zóny, ktoré urýchľujú starnutie a poškodenie komponentov.
Kombinovaná trvalá vysoká teplota a vnútorné napätie deformujú kovové časti, ako sú obežné kolesá a telesá čerpadiel, čím sa narúšajú vôle medzi montážnymi prvkami. Následná prevádzka sa prejaví silným hlukom, prudkými otrasmi a nedostatočným výstupným výkonom, čo vedie k trvalým poruchám.
V priemyselných scenároch poruchy chodu nasucho zriedka pramenia z prirodzených porúch zariadenia; väčšina vyplýva z nedostatkov v návrhu systému, prevádzkových podmienok potrubia alebo manuálnych prevádzkových chýb. Bežné príčiny sú jasne kategorizované takto:
Hladina kvapaliny v nasávacej nádrži klesne pod otvor prívodného potrubia čerpadla, čím sa umožní vstup vzduchu do sacieho potrubia a preruší sa prívod kvapaliny.
Nedostatočné naplnenie alebo neúplné odvzdušnenie pred spustením zanecháva vzduchové bubliny zachytené vo vnútri dutiny čerpadla, čím sa vytvára vzduchový uzáver, ktorý blokuje normálny prítok kvapaliny.
Čiastočne uzavreté vstupné ventily, upchaté filtračné sitá alebo zablokované ohnuté potrubia obmedzujú prívod kvapaliny a bránia nasávaniu kvapaliny.
Nedostatočné utesnenie alebo uvoľnené spoje na prívodnom potrubí umožňujú prenikaniu vzduchu do potrubia, čím sa narušuje podtlakové prostredie potrebné na nasávanie tekutiny.
Nerozumné usporiadanie potrubia a nedostatočná rezerva NPSH (Net Positive Saction Head) spôsobujú, že vodné čerpadlo je náchylné na nestabilné nasávanie kvapaliny a prerušovaný chod nasucho.
Neštandardné postupy spúšťania a vypínania a nedostatočné denné obhliadkové kontroly vedú k prevádzke čerpadla bez zaťaženia.
Poškodenie pri chode nasucho sa nevyskytuje náhle; zjavné včasné varovné signály sa objavia v počiatočnom štádiu poruchy. Včasná manipulácia môže zabrániť vážnym stratám pri vypínaní:
Ostré kovové pískanie spôsobené suchým trením medzi komponentmi, ktoré sa odlišuje od hladkého hluku pri bežnej prevádzke.
Nestabilné hydraulické podmienky a nevyváženosť rotora výrazne zvyšujú frekvenciu a amplitúdu celkových vibrácií zariadenia.
Rýchly nárast teploty na telese čerpadla, na konci tesnenia a na polohách ložísk.
Čerpadlo beží normálne, ale poskytuje trvalo nízky, nestabilný výstupný prietok a výstupný tlak.
Nesprávne mechanické prevádzkové podmienky spôsobujú nepravidelný nárast a pokles prevádzkového prúdu motora.
Opakujúce sa nasávanie vzduchu do dutiny čerpadla vedie k prerušovanému, nerovnomernému prúdeniu vypúšťanej kvapaliny.

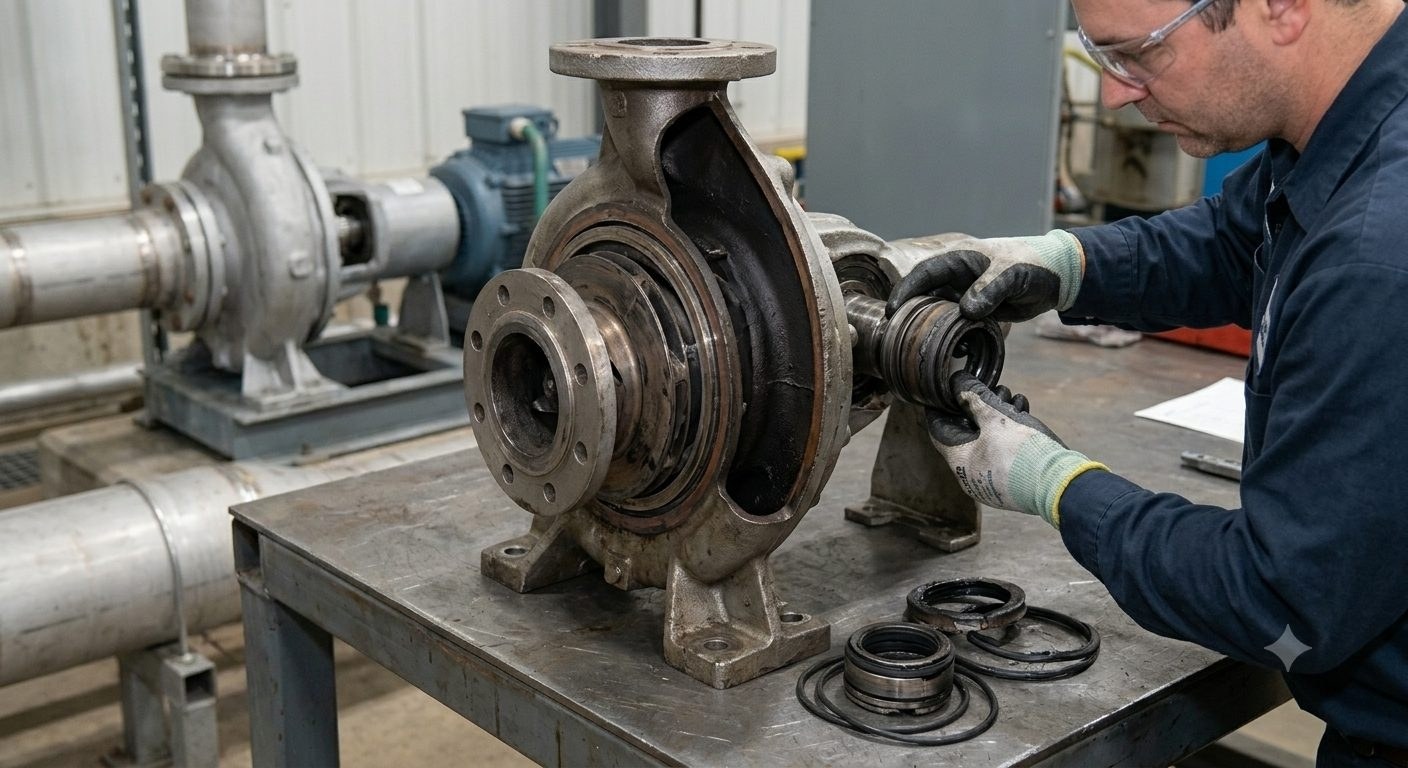

Po zistení príznakov chodu nasucho čerpadlo ihneď zastavte. Striekanie studenej vody alebo priame pridávanie kvapaliny je zakázané, pretože drastické teplotné rozdiely popraskajú a deformujú vysokoteplotné kovové komponenty. Pred kontrolou mechanického tesnenia, ložísk a obežného kolesa, či nie sú poškodené, nechajte zariadenie prirodzene vychladnúť. Vymeňte chybné diely, riešte problémy vrátane nedostatočnej hladiny kvapaliny, úniku vzduchu z potrubia a upchatia a pred opätovným spustením čerpadla potvrďte normálne prevádzkové podmienky.
Prijmite dvojitú ochranu pozostávajúcu zo štandardizovanej prevádzky a inteligentného monitorovania, aby ste eliminovali riziká chodu nasucho pri zdroji.
Prísne implementujte spúšťacie protokoly: overte primeranú hladinu kvapaliny, úplne otvorte vstupné ventily a pred spustením vyčistite filtračné sitá. Dokončite úplné naplnenie čerpadla a dôkladné odvzdušnenie, aby sa zabránilo nepravidelným postupom spúšťania a vypínania.
Nainštalujte snímače hladiny kvapaliny, prietokové spínače a tlakové snímače na monitorovanie prevádzkových podmienok v reálnom čase. Zariadenie môže automaticky spustiť poplachy a vypnúť sa pri zastavení kvapaliny, nulovom prietoku alebo abnormálnom tlaku, čím poskytuje všestrannú stabilnú prevádzkovú ochranu pre odstredivé čerpadlá.
Prevádzka odstredivých čerpadiel nasucho je kontrolovateľný a dá sa mu predchádzať vysoko rizikový prevádzkový stav. Jeho hlavné riziká pochádzajú z akumulácie tepla vyvolaného trením, nestabilného hydraulického výkonu a deformácie komponentov spôsobenej nedostatkom média. Väčšina porúch chodu nasucho vzniká z prevádzkovej nedbalosti a abnormálnych podmienok systému. Prísne dodržiavanie štandardizovaných postupov spúšťania, pravidelné obhliadky potrubí a inštalácia inteligentných monitorovacích ochranných zariadení môžu plne eliminovať riziká chodu nasucho.
