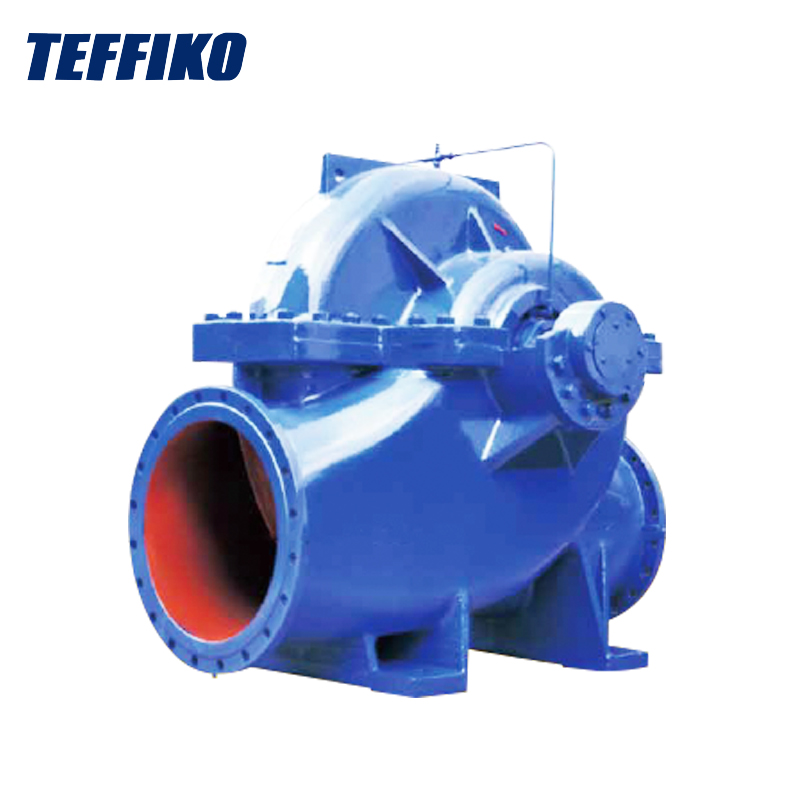

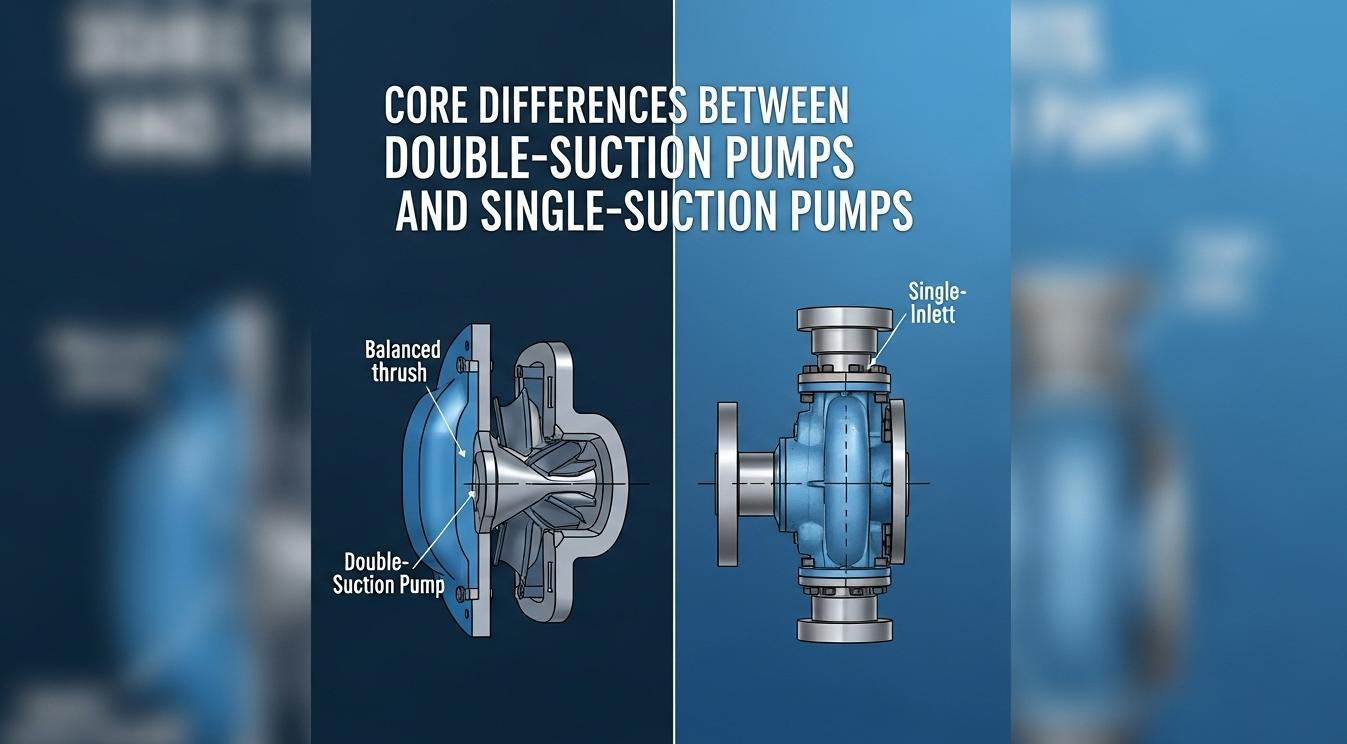

Typodstredivé čerpadlo, vyznačujúci sa sacími otvormi na oboch stranách obežného kolesa; kvapalina vstupuje do dutiny čerpadla súčasne z oboch strán. Teleso čerpadla je väčšinou horizontálne delené, čo uľahčuje demontáž a údržbu a je vybavené symetrickými sacími kanálmi s väčším počtom komponentov.
Má sací vstup iba na jednej strane obežného kolesa; kvapalina vstupuje do telesa čerpadla jednosmerne. Teleso čerpadla je prevažne koncového alebo špirálového typu, s kompaktnejšou konštrukciou, menším počtom komponentov ako pri čerpadlách s dvojitým nasávaním a bez symetrického dizajnu sacieho kanála.
Čerpadlá s dvojitým saním využívajú obojsmerný sací dizajn, kde kvapalina vstupuje rovnomerne z oboch strán obežného kolesa, čo môže účinne znížiť tlakový rozdiel medzi dvoma stranami obežného kolesa a znížiť pravdepodobnosť kavitácie. Čerpadlá s jednoduchým nasávaním používajú jednosmerné sanie a kvapalina má tendenciu vytvárať kolísanie tlaku na jednej strane obežného kolesa pri vstupe, najmä v podmienkach vysokého prietoku, je riziko kavitácie relatívne vyššie. Okrem toho, konštrukcia sacieho prietokového kanála čerpadiel s dvojitým nasávaním je viac v súlade s princípmi mechaniky tekutín, čo vedie k menšej strate odporu, keď tekutina vstúpi do dutiny čerpadla; sací kanál čerpadiel s jednoduchým nasávaním je obmedzený konštrukciou, takže strata odporu je zvyčajne väčšia ako u čerpadiel s dvojitým nasávaním a požiadavky na inštaláciu sacieho potrubia sú prísnejšie.
Pokiaľ ide o prietok, spoliehajúc sa na výhodu obojsmerného nasávania, prietok čerpadiel s dvojitým nasávaním je zvyčajne 1,5 až 2-násobok prietoku čerpadiel s jednoduchým nasávaním pri rovnakom priemere a rýchlosti obežného kolesa, čo je vhodné pre scenáre s veľkým prietokom, ako je mestské zásobovanie vodou a rozsiahle projekty na ochranu vody. Jednosacie čerpadlá majú užší rozsah prietoku, vhodnejšie pre požiadavky na malý a stredný prietok, ako sú priemyselné cirkulačné vodné systémy a malé zavlažovacie zariadenia. Pokiaľ ide o výkon hlavy, v dôsledku symetrickej sily na obežné koleso môžu čerpadlá s dvojitým nasávaním dosiahnuť vyššie dopravné výšky zväčšením priemeru obežného kolesa alebo rýchlosti, ale obmedzené konštrukciou nie sú také dobré ako viacstupňové čerpadlá s jedným saním v scenároch s ultravysokou výškou. Jednosacie čerpadlá majú nižšie jednostupňové hlavy; ak sú potrebné vysoké dopravné výšky, je potrebný viacstupňový dizajn, ale objem a náklady na údržbu viacstupňových jednosávacích čerpadiel sa zodpovedajúcim spôsobom zvýšia.
Požadovaná čistá pozitívna sacia výška (NPSHr) je o 20 % - 30 % nižšia ako pri čerpadlách s jedným saním rovnakej špecifikácie; distribúcia rýchlosti prúdenia na vstupe obežného kolesa je rovnomerná, pravdepodobnosť vytvorenia lokálnych nízkotlakových oblastí je nízka a môže pracovať stabilne pri nižšej výške hladiny nasávanej kvapaliny, s voľnejšími obmedzeniami na výšku inštalácie sacieho potrubia.
Požadovaná kavitačná rezerva je pomerne vysoká; ak sú podmienky nasávania zlé (napríklad nízka hladina nasávanej kvapaliny a veľký odpor potrubia), je náchylný na výskyt kavitácie, čo vedie k vibráciám telesa čerpadla a zvýšenému hluku. Dlhodobá kavitácia poškodí obežné koleso a ovplyvní životnosť zariadenia.
Čerpadlá s dvojitým nasávaním majú pomerne zložitú štruktúru vrátane horizontálne delených telies čerpadiel, symetrických obežných kolies, tesnení s dvojitým koncom a ďalších komponentov s vysokými požiadavkami na presnosť montáže. Počas dennej údržby je potrebné rozobrať horizontálne rozdelené teleso čerpadla, cyklus údržby je dlhý a náklady na údržbu sú približne 1,2-1,5-násobok nákladov na čerpadlá s jedným nasávaním. Jednosacie čerpadlá majú jednoduchú konštrukciu a malý počet komponentov; napríklad čerpadlá s jedným nasávaním s koncovým nasávaním potrebujú na výmenu tesnení alebo kontrolu obežného kolesa iba demontovať predný kryt, s jednoduchými postupmi údržby a nižšími nákladmi na údržbu. Z hľadiska dlhodobého používania majú čerpadlá s jednoduchým nasávaním viac nákladových výhod pri malom a strednom prietoku, scenároch s nízkymi nárokmi na údržbu, zatiaľ čo čerpadlá s dvojitým nasávaním môžu odrážať svoju hodnotu iba pri scenároch s vysokým prietokom a vysokou spoľahlivosťou.
Vďaka širokým prietokovým kanálom a obojsmernému saciemu dizajnu má silnejšiu prispôsobivosť médiám a môže prepravovať tekutiny obsahujúce malé množstvo nečistôt (obsah pevných častíc ≤ 3 %), ako je riečna voda a priemyselná odpadová voda; symetrická štruktúra môže znížiť odieranie telesa čerpadla médiom, vhodné pre kvapaliny s nízkou korozívnosťou.
Prietokový kanál je úzky, najmä prietokový kanál modelov s malým prietokom sa dá ľahko upchať nečistotami, takže je vhodný len na prepravu čistých tekutín, ako je čistá voda a rozpúšťadlá; ak je potrebné prepravovať médiá s nečistotami, musia byť nainštalované prídavné filtračné zariadenia, inak ľahko dochádza k poruchám, čo zvyšuje investície do zariadenia a prevádzkovú odolnosť.
Vzhľadom na horizontálne členenú konštrukciu a horizontálne usporiadanie sacích a výtlačných potrubí majú čerpadlá s dvojitým saním veľkú celkovú podlahovú plochu a zvyčajne vyžadujú vyhradený veľký inštalačný priestor, najmä pri aplikácii veľkých čerpadiel s dvojitým saním sú jasné požiadavky na veľkosť strojovne. Jednosacie čerpadlá majú kompaktnú konštrukciu; Jednosacie čerpadlá s koncovým nasávaním je možné inštalovať vertikálne alebo horizontálne, podlahová plocha horizontálnych čerpadiel s jedným nasávaním je len 60 % - 70 % plochy čerpadiel s dvojitým nasávaním pri rovnakom prietoku a vertikálne čerpadlá s jedným nasávaním môžu ušetriť horizontálny priestor, vhodné pre scenáre s obmedzeným inštalačným priestorom, ako sú malé priemyselné zariadenia a cirkulačné vodné systémy s vysokými cirkulačnými vodami.
Obežné koleso je namáhané symetricky, radiálne sily sa počas prevádzky navzájom rušia, radiálne zaťaženie hriadeľa čerpadla je malé a rýchlosť opotrebenia ložísk je pomalá; pri menovitých pracovných podmienkach je rýchlosť vibrácií ≤ 2,8 mm/s, hodnota hluku je nižšia ako 85 dB a stabilita prevádzky je vysoká.
Obežné koleso je namáhané na jednej strane, radiálna sila je veľká, čo ľahko spôsobí zahrievanie a opotrebovanie ložísk pri dlhodobej prevádzke; rýchlosť vibrácií je väčšinou medzi 3,5-5mm/s, hlučnosť je o 5-10dB vyššia ako u čerpadiel s dvojitým nasávaním a stabilita prevádzky a efekt stlmenia sú slabšie ako u čerpadiel s dvojitým nasávaním.
Pokiaľ ide o obstarávacie náklady, pri rovnakej špecifikácii prietoku je cena čerpadiel s dvojitým nasávaním zvyčajne 1,3-1,8 krát vyššia ako cena čerpadiel s jednoduchým nasávaním, pretože čerpadlá s dvojitým nasávaním majú zložitú štruktúru, veľkú spotrebu materiálu a vysoké nároky na výrobný proces. Jednosacie čerpadlá majú nižšie obstarávacie náklady, vhodné pre projekty s malým a stredným prietokom s obmedzeným rozpočtom. Pokiaľ ide o prevádzkové náklady, účinnosť čerpadiel s dvojitým nasávaním je zvyčajne o 3 % až 5 % vyššia ako u čerpadiel s jednoduchým nasávaním a efekt úspory elektrickej energie je významný pri dlhodobých scenároch s veľkým prietokom. Čerpadlá s jedným nasávaním majú nižšiu účinnosť, ale v scenároch prerušovanej prevádzky s malým a stredným prietokom nie je rozdiel v prevádzkových nákladoch veľký. Pokiaľ ide o náklady na údržbu, ako už bolo spomenuté vyššie, čerpadlá s dvojitým nasávaním majú dlhé cykly údržby a vysoké náklady, zatiaľ čo čerpadlá s jedným nasávaním sú hospodárnejšie na údržbu. Podniky musia komplexne vyhodnotiť náklady na základe životného cyklu projektu.
Pri výbere čerpadla by sa mala uprednostniť požiadavka na prietok: pre scenáre s veľkým prietokom (zvyčajne ≥200 m³/h), ako je zásobovanie vodou na hlavnej ceste v mestách a cirkulačné vodné systémy veľkých elektrární, sa uprednostňujú čerpadlá s dvojitým nasávaním; pre scenáre s malým a stredným prietokom (≤150 m³/h), ako sú chladiace systémy malých tovární a zavlažovanie domácností, sú vhodnejšie čerpadlá s jedným nasávaním. Po druhé, pozrite sa na podmienky kavitácie; ak je hladina nasávanej kvapaliny nízka a odpor potrubia je veľký, lepšou voľbou sú čerpadlá s dvojitým nasávaním; keď sú podmienky nasávania dobré a nie sú žiadne špeciálne požiadavky na kavitáciu, je možné zvoliť čerpadlá s jednoduchým nasávaním. Okrem toho je tiež potrebné zvážiť faktory, ako sú inštalačný priestor, náklady na údržbu a charakteristiky média: čerpadlá s jednoduchým nasávaním sa vyberajú pre obmedzený priestor inštalácie a čerpadlá s dvojitým saním sa vyberajú pre požiadavky vysokej prevádzkovej stability a nízkej hlučnosti; na dopravu čistých kvapalín sa vyberajú čerpadlá s jednoduchým nasávaním a na dopravu kvapalín s malým množstvom nečistôt alebo nízkou korozívnosťou prichádzajú do úvahy čerpadlá s dvojitým saním. Len komplexným zhodnotením rôznych faktorov možno vybrať najvhodnejší typ čerpadla na zabezpečenie efektívnej a stabilnej prevádzky systému.
Tento článok jasne porovnáva základné rozdiely medzi čerpadlami s dvojitým nasávaním a čerpadlami s jednoduchým nasávaním a poskytuje základ pre výber čerpadla v rôznych scenároch. Ako profesionálny podnik v oblasti čerpadiel,TEFFICOje hlboko v súlade s technickými bodmi dvoch typov čerpadiel a jej produkty majú efektívny výkon a stabilnú kvalitu, ktorá sa dokáže prispôsobiť rôznym potrebám, ako je veľký prietok a nízka kavitácia, malý a stredný prietok a kompaktná inštalácia. Či už ide o prvý výber, ktorý musí presne zodpovedať pracovným podmienkam alebo modernizáciu zariadenia, aby ste hľadali lepšie riešenia, TEFFIKO môže poskytnúť spoľahlivú podporu s bohatými skúsenosťami a prispôsobenými službami. VýberTEFFICOdouble je dvojitá záruka na efektívnu prevádzku a dlhodobú hodnotu.
-
