Ako čítať diagram spektra typu čerpadla: Sprievodca krok za krokom

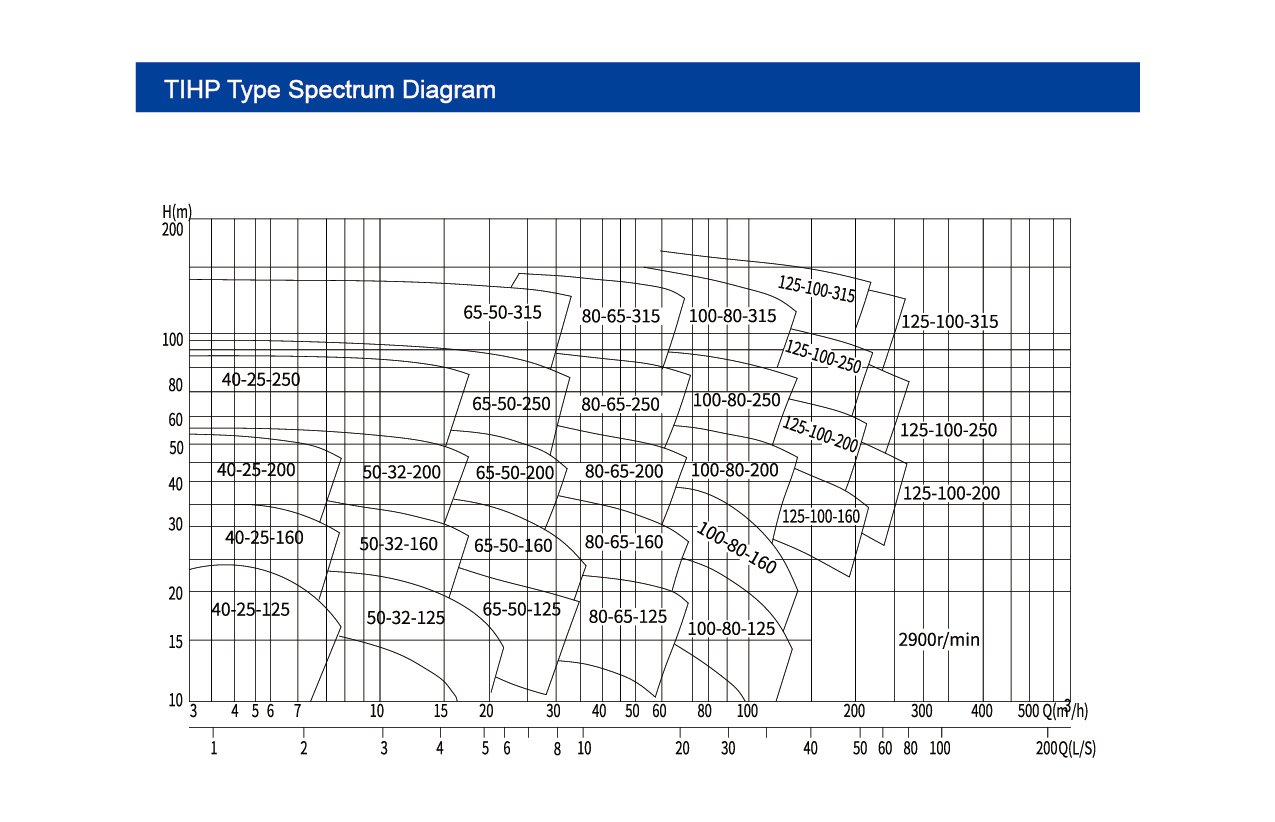

Ⅰ.Ako čítať tento typ spektra typu čerpadla

1. Interpretácia osí

• Horizontálna os (os x): predstavuje prietok (q) v kubických metroch za hodinu (m³/h), čím sa zvyšuje zľava doprava.
• Vertikálna os (os y): predstavuje hlavu (H) v metroch (m), čím sa zvyšuje zdola dole.

Ⅱ. Krivky a zóny

Diagram obsahuje viac kriviek a zón, z ktorých každá predstavuje špecifický model čerpadla. Napríklad „40-25-125“ a „50-32-160“ označujú rôzne modely pumpy.

• Body v krivkách: Každý bod na krivke označuje hodnotu hlavy modelu pri špecifickom prietoku. Napríklad v zóne „40-25-125“ séria bodov ukazuje hlavu pri rôznych prietokoch pre tento model.

Ⅲ. Kľúčové kroky: pracovný bod a výber

1. Určiť požadované parametre: Objasnite konštrukčný prietok (q₀) a konštrukčná hlava (H₀). Napríklad továreň potrebuje čerpadlo na prepravu 100 m³/h pri 80 m hlave.
2. Vyhľadajte pracovný bod: Nájdite q₀ na osi X a H₀ na osi y; Ich križovatka je pracovným bodom. Ak bod spadá do polygonálnej zóny modelu, tento model teoreticky spĺňa požiadavku.
3. Príklad: Pre q = 80 m³/h a h = 80 m skontrolujte, či bod leží v zónach ako „100-80-250“, aby sa vyhodnotila vhodnosť.

Uprednostňujte vysokoúčinnú zónu: Ak má zóna hustejšie krivky alebo zatienenie (označené v niektorých diagramoch), naznačuje to rozsah vysokej účinnosti (účinnosť ≥80%). Vyberte modely, ktorých pracovné body spadajú do tejto zóny, aby ste dosiahli optimálne úspory energie.

Ⅳ. Rotačná rýchlosť a ďalšie informácie

Zápis „2900 r/min“ v pravom dolnom rohu označuje menovnú rýchlosť čerpadiel v tomto spektre (štandardná rýchlosť pre čerpadlá poháňané motorom). Pre rôzne rýchlosti (napr. 1450 R/min) použite zákon o podobnosti na prevod výkonu:

• Prietok je úmerný rýchlosti.
• Hlava je úmerná štvorcovej rýchlosti.

Ⅴ. Logika rýchleho výberu

1. Identifikujte požiadavky Q a H a potom nájdite zodpovedajúcu zónu modelu.
2. Uprednostnite modely s pracovnými bodmi v blízkosti centra zón (vysokoúčinná oblasť).
3. Všimnite si priemery vstupných/výstupov modelu (napr. 40, 50 mm), aby ste zaistili kompatibilitu s potrubím lokality.

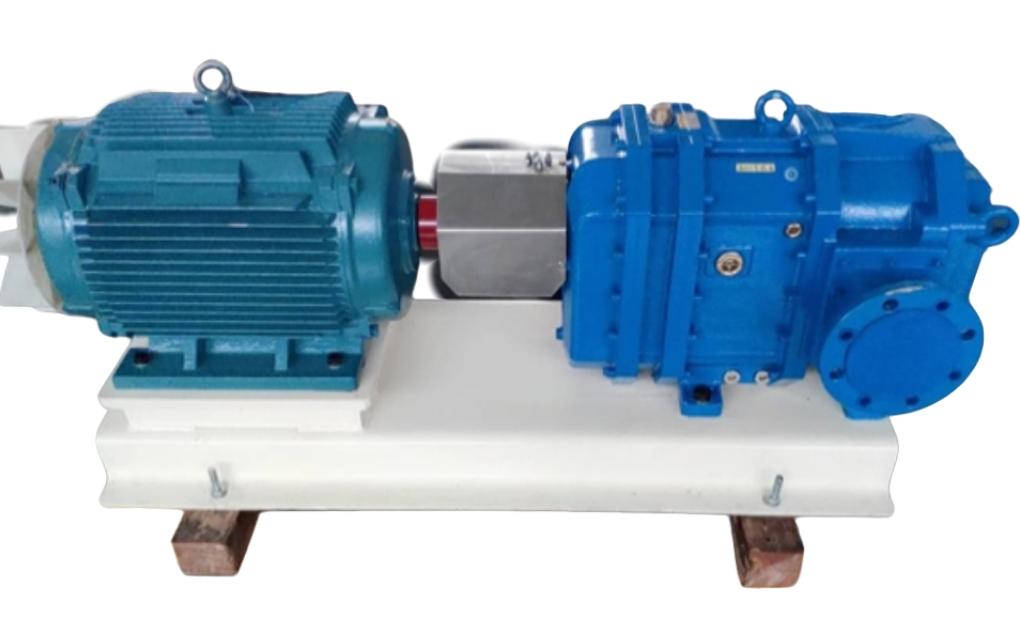

Ⅵ. O čerpadlách Teffiko

Stručne povedané, TEFFIKO 5. generácia TIHP TYP TYPE SPECTRUM SPECTRUM objasňuje použiteľné pracovné podmienky a vysokoúčinné zóny prostredníctvom súradníc s prietokovou hlavou, modelových zón a výkonnostných kriviek. Modely môžete rýchlo vybrať zladením parametrov s zónami. V prípade otázok týkajúcich sa interpretácie kriviek, úpravy pracovných podmienok alebo prispôsobených riešení poskytuje profesionálny technický tím spoločnosti Teffiko presný výber výberu, simuláciu výkonnosti a podporu inštalácie. Navštevovaťwww.teffiko.comalebo e -mailsales@teffiko.comOptimalizácia prepravy priemyselnej tekutiny.
