Komplexný sprievodca vertikálnymi odstredivými čerpadlami ISG vs. ISW horizontálnymi odstredivými čerpadlami

V oblasti prepravy priemyselných kvapalín sa vertikálne odstredivé čerpadlá ISG a horizontálne odstredivé čerpadlá ISW stali hlavnou voľbou pre mnohé aplikačné scenáre vďaka svojim jedinečným štrukturálnym výhodám a presnej prispôsobivosti scenára. Avšak v špecifických pracovných podmienkach je dosiahnutie presného výberu modelu profesionálnou výzvou. Ako inžiniersky tímTeffiko, dobre vieme, že neexistuje absolútne optimálny model čerpadla, len najvhodnejšie riešenie. Tento článok vykoná komplexné porovnanie medzi odstredivými čerpadlami ISG a ISW zo štyroch hlavných rozmerov: konštrukčný návrh, výkonové charakteristiky, použiteľné scenáre a inštalácia a údržba. Bude tiež zdieľať praktické skúsenosti Teffiko s výberom modelov, ktoré vám pomôžu robiť informované rozhodnutia.

Obsah

1. Konštrukčný dizajn

2.Výkonové charakteristiky

3. Použiteľné scenáre

4. Inštalácia a údržba

I. Porovnanie konštrukčného riešenia vertikálnych odstredivých čerpadiel ISG a horizontálnych odstredivých čerpadiel ISW

Hlavný rozdiel medzi vertikálnymi odstredivými čerpadlami ISG a horizontálnymi odstredivými čerpadlami ISW začína ich konštrukčným návrhom. To priamo určuje ich obsadenie priestoru, spôsob inštalácie a logiku prispôsobenia potrubia, čo z neho robí primárny faktor, ktorý treba zvážiť pri výbere modelu.

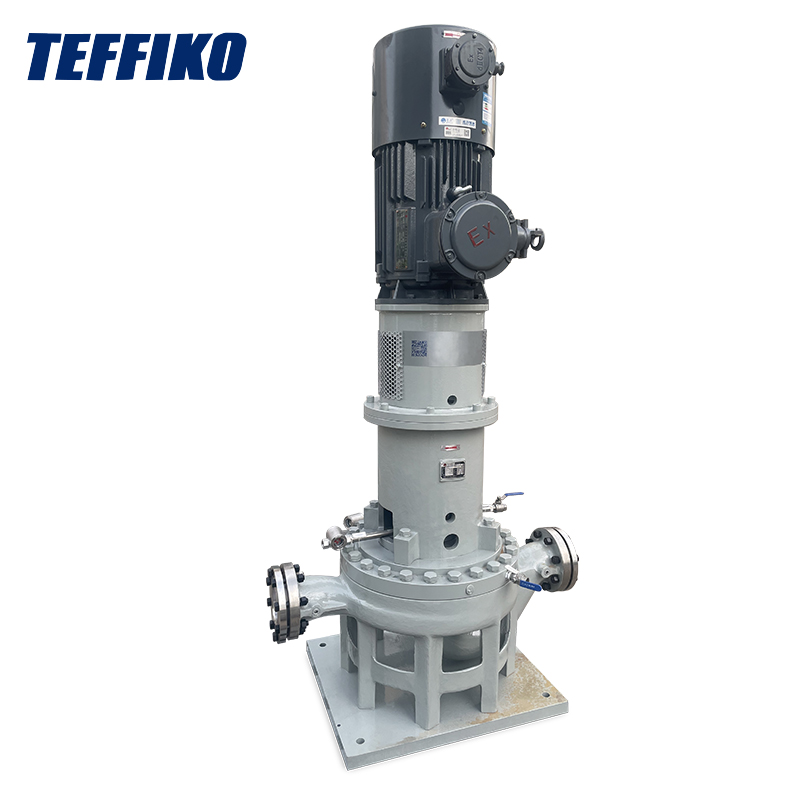

(I) Vertikálne odstredivé čerpadlo ISG: Vertikálne usporiadanie pre úsporu miesta

Vertikálne čerpadlo ISG má integrovanú vertikálnu konštrukciu s hriadeľom čerpadla kolmým na zem. Má pomerne vysokú celkovú výšku, ale malú podlahovú plochu. Jeho prívod a odvod vody sú flexibilne navrhnuté, čo umožňuje priamu integráciu do potrubného systému bez potreby ďalšej základne. Vďaka tomu je obzvlášť vhodný pre scenáre s úzkym priestorom, ako sú miestnosti sekundárneho zásobovania vodou vo výškových budovách alebo kompaktné výrobné linky.

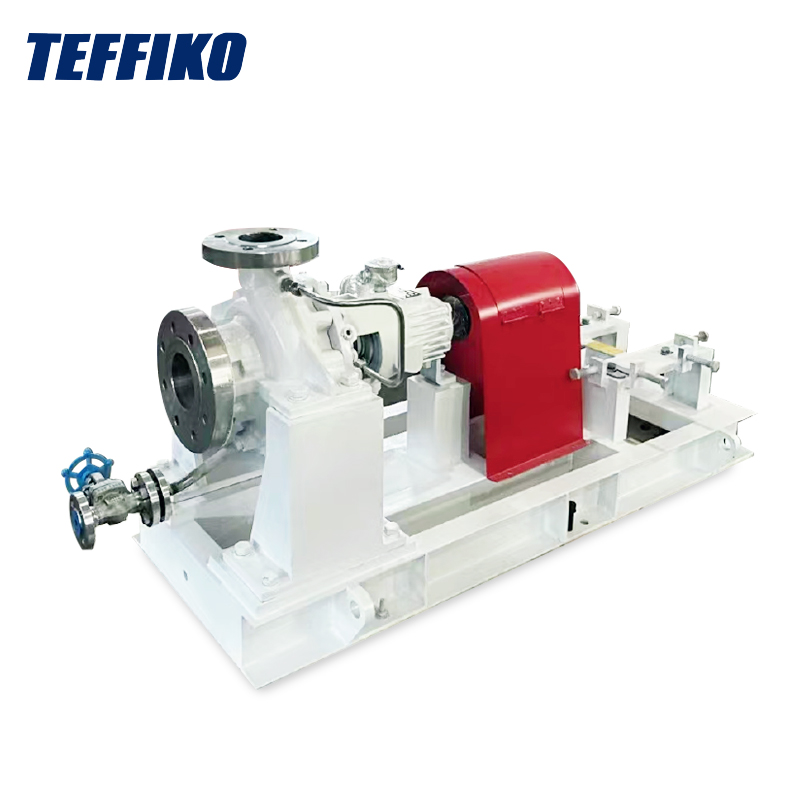

(II) Horizontálne odstredivé čerpadlo ISW: Horizontálne usporiadanie pre vysokú stabilitu

Horizontálne čerpadlo ISW sa vyznačuje konštrukciou, v ktorej sú motor a teleso čerpadla horizontálne koaxiálne, pričom hriadeľ čerpadla je rovnobežný so zemou a vyžaduje upevnenie pomocou základne. Jeho vstup a výstup sú umiestnené na rovnakej horizontálnej línii, čo uľahčuje priame spojenie s horizontálnymi potrubiami a znižuje stratu odporu. Táto konštrukcia má nízke ťažisko a zaisťuje stabilnú prevádzku, vďaka čomu je vhodná pre scenáre s dostatočným priestorom na zemi, ako sú veľké dielne alebo mestské vodárne, kde je údržba vhodná.

II. Porovnanie výkonnostných charakteristík: spotreba energie, hlava a odolnosť proti kavitácii

Okrem štrukturálnych rozdielov ovplyvňujú výkonové rozdiely medzi týmito dvoma priamo prevádzkovú efektivitu a použiteľné pracovné podmienky. Je to zrejmé najmä z ich prispôsobivosti, pokiaľ ide o spotrebu energie, dosah hlavy a odolnosť voči kavitácii.

(I) Spotreba energie a účinnosť

Pokiaľ ide o hydraulickú účinnosť, odstredivé čerpadlá ISG aj ISW využívajú pokročilé návrhy hydraulických modelov. Po optimalizácii prietokového kanála obežného kolesa sú ich účinnosti pri menovitých pracovných podmienkach relatívne blízke, typicky v rozsahu od 75 % do 85 %. V prevádzkových scenároch s premenlivým zaťažením sa však objavujú rozdiely:

• Horizontálne odstredivé čerpadlo ISW má jemnejší prietokový kanál telesa čerpadla, čo vedie k menšiemu poklesu účinnosti pri prevádzke mimo menovitého prietoku. Je vhodnejší pre scenáre s veľkými výkyvmi prietoku.
• Vertikálne odstredivé čerpadlo ISG si udržiava stabilnú účinnosť pri menovitom prietoku, ale pri kolísaní prietoku dochádza k rýchlejšiemu útlmu účinnosti. Je vhodnejší pre scenáre s požiadavkami na konštantný prietok.

Z hľadiska spotreby energie:

• Čerpadlo ISG spotrebuje menej energie pri nízkom prietoku a vysokých pracovných podmienkach.
• Čerpadlo ISW poskytuje lepšiu energetickú účinnosť v aplikáciách s vysokým prietokom a nízkou dopravnou výškou.

(II) Rozsah hlavy

• Rozsah hlavy vertikálneho odstredivého čerpadla ISG je zvyčajne 5 m až 125 m, vďaka čomu je schopnejší pri plnení dopravných potrieb „s vysokým spádom a nízkym prietokom“. Jeho vertikálne štruktúrovaný hriadeľ čerpadla nesie silu rovnomernejšie; pri prevádzke s vysokou dopravnou výškou je prenos odstredivej sily obežného kolesa stabilnejší a vychýlenie hriadeľa spôsobené nadmerným tlakom je menej pravdepodobné. Preto sa často používa v scenároch, ako je zásobovanie vodou vo výškových budovách a napájanie kotla.
• Rozsah dopravnej výšky horizontálneho odstredivého čerpadla ISW sa zameriava skôr na „stredne nízku dopravnú výšku, vysoký prietok“, vo všeobecnosti v rozsahu od 3 m do 80 m. Jeho horizontálna štruktúra sa môže lepšie prispôsobiť stabilnej preprave médií s veľkým prietokom a vyhnúť sa nadmernej axiálnej sile spôsobenej vysokou hlavou. Je vhodný pre scenáre s nízkymi požiadavkami na spád, ale vysokými požiadavkami na prietok, ako je prenos vody v komunálnej potrubnej sieti, priemyselná cirkulačná voda a poľnohospodárske zavlažovanie.

(III) Odolnosť proti kavitácii: ISW má okraj

Čistá pozitívna sacia výška (NPSH) horizontálneho čerpadla ISW je zvyčajne o 0,5 m až 1,5 m nižšia ako výška čerpadla ISG. Jeho dizajn sacieho portu je optimalizovanejší, vďaka čomu je menej náchylný na kavitáciu pri preprave média, ktoré sa ľahko odparuje, alebo pri vysokom sacom odpore. Vertikálne čerpadlo ISG je na druhej strane vhodnejšie pre príležitosti s dobrými sacími podmienkami a krátkymi potrubiami.

III. Porovnanie použiteľných scenárov: Kľúčom je párovanie na požiadanie

(I) Vertikálne odstredivé čerpadlo ISG: Prvá voľba pre scenáre s úzkym priestorom a vysokou hlavou

• Sekundárne zásobovanie vodou vo výškových budovách: Obyvatelia výškových budov vyžadujú relatívne vysoký tlak vody a miestnosti s vybavením sú zvyčajne umiestnené na streche alebo v suteréne s úzkym priestorom. Vertikálne odstredivé čerpadlo ISG dokonale zapadá do tohto scenára so svojimi výhodami malej podlahovej plochy a vysokej dopravnej výšky.
• Podpora malých priemyselných zariadení: Napríklad chladiace systémy pre CNC obrábacie stroje a systémy napájacej vody pre malé kotly. Tieto scenáre majú stabilnú potrebu prietoku a obmedzený inštalačný priestor a čerpadlo ISG možno integrovať do potrubia, aby sa ušetrilo miesto.
• Cirkulácia vody v obchodných priestoroch: Vrátane cirkulácie chladiacej vody pre centrálne klimatizácie v hoteloch a systémy zásobovania požiarnou vodou v nákupných centrách. Vertikálna konštrukcia čerpadla ISG uľahčuje prepojenie s potrubím v strope alebo v rohu bez ovplyvnenia vnútorného usporiadania.

(II) Horizontálne odstredivé čerpadlo ISW: Hlavná možnosť pre veľkopriestorové scenáre a scenáre s vysokým prietokom

• Úprava komunálnej vody: Vrátane opätovného využitia regenerovanej vody v čistiarňach odpadových vôd a potrubnej siete vo vodárňach. Tieto scenáre majú veľký dopyt po prietoku a dostatočný priestor na zemi a horizontálne usporiadanie čerpadla ISW umožňuje dávkovú inštaláciu a centralizovanú údržbu.
• Priemyselná veľkovýroba: Ako preprava surovín v chemických podnikoch a chladenie cirkulačných vodných systémov v hutníckych závodoch. Tieto scenáre majú veľké kolísanie prietoku a vyžadujú odolnosť proti kavitácii a čerpadlo ISW má lepšiu stabilitu a adaptabilitu na splnenie týchto potrieb.
• Poľnohospodárske a civilné zavlažovanie: Vrátane zavlažovania poľnohospodárskej pôdy a výmeny vody vo veľkých rybníkoch. Tieto scenáre majú nízku dopravnú výšku, ale veľkú potrebu prietoku a charakteristika čerpadla ISW s nízkou spotrebou energie a jednoduchou údržbou môže znížiť dlhodobé prevádzkové náklady.

IV. Porovnanie inštalácie a údržby

Náročnosť inštalácie a náklady na údržbu sú faktory, ktoré nemožno ignorovať pri dlhodobom používaní. Rozdiely medzi nimi v tejto dimenzii priamo ovplyvňujú prevádzkovú efektivitu v neskoršej fáze.

(I) Inštalácia

• Pre vertikálne odstredivé čerpadlo ISG: Na inštaláciu nie je potrebná žiadna samostatná základňa. Potrebné je iba pripojiť prírubu telesa čerpadla k prírube potrubia a upevniť nohy čerpadla pomocou rozperných skrutiek. Jedna osoba zvládne inštaláciu jedného kusu zariadenia za pol dňa, vďaka čomu je obzvlášť vhodné pre projekty rekonštrukcie existujúcich lokalít. Treba však poznamenať, že jeho vertikálna konštrukcia má vysoké požiadavky na kolmosť inštalácie. Ak sklon hriadeľa čerpadla presiahne 0,1 mm/m, ľahko to povedie k zrýchlenému opotrebovaniu ložísk.
• Pre horizontálne odstredivé čerpadlo ISW: Najprv je potrebné naliať betónový základ alebo nainštalovať oceľovú konzolu, aby sa zabezpečilo, že chyba úrovne základne neprekročí 0,2 mm/m. Potom upevnite teleso čerpadla na základňu a nakoniec pripojte potrubie. Inštalačný cyklus je približne 1-2 dni, vďaka čomu je vhodnejší na skoré plánovanie nových stavebných projektov. Jeho horizontálne usporiadanie má však vyššiu odolnosť voči poruchám pre rovinnosť základu a mierne sadanie pôdy neovplyvní jednoducho prevádzku zariadenia.

(II) Údržba

Horizontálne odstredivé čerpadlo ISW je pohodlnejšie na údržbu: Kvôli horizontálnemu rozloženiu motora a telesa čerpadla pri demontáži stačí odstrániť štít spojky a uvoľniť spojovacie skrutky na oddelenie motora od telesa čerpadla. Pri výmene zraniteľných častí, ako sú obežné kolesá a tesnenia, nie je potrebné presúvať potrubie. Personál údržby môže pracovať na zemi, čo je vysoko bezpečné. Napríklad, keď tesnenie uniká, personál údržby nemusí stúpať vysoko a môže dokončiť výmenu do 1-2 hodín.

Pri vertikálnom odstredivom čerpadle ISG, keďže motor je umiestnený navrchu, je počas údržby potrebné najskôr odstrániť kabeláž motora a upevňovacie skrutky a zdvihnúť motor, aby ste sa dostali k vnútorným komponentom telesa čerpadla. Ak je inštalovaný v úzkom priestore alebo vo výškovej miestnosti, je potrebné použiť žeriav alebo zdvíhacie zariadenie, čo má za následok dlhý cyklus údržby a vysoké náklady. Preto pre scenáre s vysokými požiadavkami na pohodlie údržby (ako sú čerpacie stanice bez obsluhy) sa odporúča horizontálne odstredivé čerpadlo ISW.

V. Zhrnutie výberu: Rýchly 3-krokový rozsudok

• Skontrolujte priestor: Pre úzke priestory vyberte vertikálne čerpadlo ISG a pre dostatočný priestor na zemi horizontálne čerpadlo ISW.
• Skontrolujte pracovné podmienky: Vyberte si čerpadlo ISG pre požiadavky na vysoký a nízky prietok a čerpadlo ISW pre požiadavky na stredne nízku dopravnú výšku a vysoký prietok.
• Skontrolujte potreby údržby: Vyberte si čerpadlo ISW pre bezobslužnú prevádzku a pohodlnú údržbu; vyberte čerpadlo ISG pre scenáre s dlhými intervalmi údržby a obmedzeným priestorom.

Záver

Vertikálne odstredivé čerpadlá ISG a horizontálne odstredivé čerpadlá ISW majú každé svoje výhody a jadro výberu spočíva v „prispôsobení“ – prispôsobenie sa vášmu priestoru, pracovným podmienkam a požiadavkám na údržbu. Ak si stále nie ste istí výberom optimálneho modelu čerpadla pre vaše špecifické pracovné podmienky,TeffikoProfesionálny tím môže poskytnúť bezplatné konzultácie pri výbere. Máme bohaté aplikačné skúsenosti a vieme odporučiť najvhodnejšie a najefektívnejšie riešenie na základe vašich špecifických parametrov (ako je prietok, dopravná výška, charakteristika média, prostredie inštalácie atď.), ktoré zaisťuje stabilnú a energeticky efektívnu prevádzku vášho kvapalinového systému.
