Odstredivé čerpadlo OH3: Najlepšia voľba pre úzke priestory

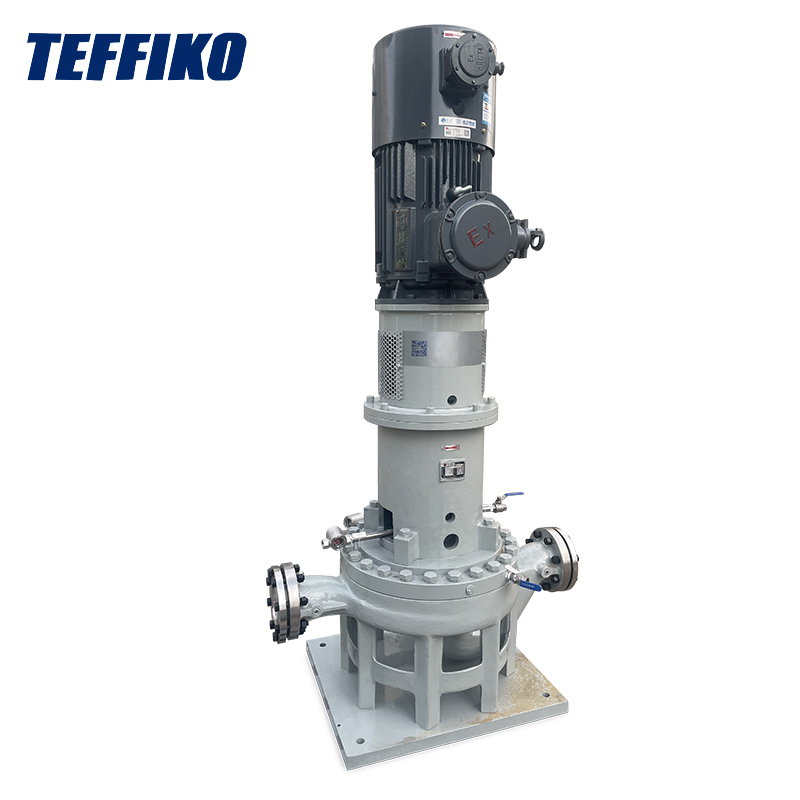

TheOH3 odstredivé čerpadlozanechal vo mne hlboký dojem – môžete si ho všimnúť všade, od potrubných regálov ropných rafinérií a preplnených pobrežných plošín až po vysokotlakové potrubné systémy elektrární. To, čo ho odlišuje od ostatných modelov čerpadiel, sú jeho spoľahlivé a odolné vlastnosti: vertikálny dizajn, ktorý šetrí priestor, modulárna konštrukcia pre jednoduchú montáž a demontáž a schopnosť odolávať vysokým teplotám, vysokým tlakom a korozívnym médiám. Je to ako keby bol špeciálne navrhnutý na riešenie najbežnejších zložitých problémov v priemyselnom prostredí. Nižšie rozoberiem jeho základné komponenty, skutočný pracovný princíp a ako sa tieto návrhy prispôsobujú skutočným prevádzkovým podmienkam továrne.

I. Základné štrukturálne komponenty

Výkon OH3 nie sú žiadne prázdne reči – každý komponent je precízne navrhnutý tak, aby sa zameral na priemyselné bolestivé miesta. Poďme si ich rozobrať jeden po druhom:

1.1 Vertikálna modulárna nosná konzola

Na rozdiel od horizontálnych čerpadiel, ako je OH1, ktoré integrujú puzdro ložiska s telom čerpadla, OH3 využíva nezávislú modulárnu konzolu ložiska namontovanú vertikálne nad puzdrom čerpadla. Tento dizajn je revolučným prelomom pre priemyselné scenáre:

• Nosnosť najvyššej úrovne: Ložisková konzola je vyrobená z odolnej liatiny alebo tvárnej liatiny s minimálnou hrúbkou steny 15 mm, ktorá je plne schopná odolať zaťaženiu trysky špecifikovanému normou API 610. Nikdy som nevidel, že by trpelo nesúososťou hriadeľa v dôsledku tepelnej rozťažnosti, kontrakcie alebo vibrácií potrubia – jeho stabilita je výnimočná.
• Údržba bez námahy: Vo vnútri je umiestnená dvojradová súprava valčekových ložísk „chrbtom k sebe“, ktorá odolá radiálnym aj axiálnym silám. Najdôležitejšie je, že nie je potrebné rozoberať vstupné a výstupné potrubia; stačí odstrániť ložiskovú konzolu zhora na kontrolu a opravu, čím sa výrazne skrátia prestoje.

1.2 Jednostupňové obežné koleso a dvojité špirálové puzdro

Kombinácia obežného kolesa a špirály je perfektná zhoda, optimalizovaná pomocou Computational Fluid Dynamics (CFD). Všetky modely s priemerom ≥ DN80 sa štandardne dodávajú s dvojitou špirálou — táto malá úprava zdvojnásobuje účinnosť a stabilitu:

• Robustné a skvele navrhnuté obežné koleso: Dostupné z nehrdzavejúcej ocele 316L alebo Hastelloy, ponúka vynikajúcu odolnosť proti korózii. Spätne zakrivené lopatky minimalizujú turbulenciu tekutín, čo vedie k prekvapivo vysokej účinnosti prenosu energie. Je pripevnený iba k jednému koncu hriadeľa čerpadla pomocou poistnej matice a počas prevádzky nezaznamená axiálny pohyb – špeciálne som to skontroloval počas údržby a zostáva pevne na svojom mieste aj pri vysokointenzívnom používaní.
• Dvojitá špirála rieši kľúčový problém: Bežné jednoduché špirály generujú v podmienkach vysokého prietoku nevyvážené radiálne sily, ktoré časom opotrebúvajú hriadeľ a ložiská. Dvojzávitnica OH3 však rozdeľuje kvapalinu na dve cesty cez symetrické prietokové kanály, čím kompenzuje 90 % radiálnych síl, čím sa výrazne znižuje vychýlenie hriadeľa a opotrebovanie ložísk – podľa mojich skúseností to môže predĺžiť životnosť čerpadla o niekoľko rokov.

1.3 Tesniaci systém vyhovujúci API 682

Únik predstavuje smrteľné nebezpečenstvo pri preprave vysokotlakových, toxických alebo vysokoteplotných médií – ale tesniaci systém OH3 tento problém úplne eliminuje:

• Stabilná a spoľahlivá základná konfigurácia: Štandardne sa dodáva s jednokoncovou mechanickou upchávkou s tesniacimi plochami z karbidu kremíka a grafitu. Nie je síce vymyslený, no pre zdravotne nezávadné médiá plne postačuje. Spustil som to nepretržite mesiace bez akýchkoľvek problémov s únikom.
• Možnosť vysoko cielenej aktualizácie: Na prepravu toxických alebo vysoko korozívnych médií je možné upgradovať na obojstrannú mechanickú upchávku s izolačným kvapalinovým systémom, ktorý kontroluje únik na ≤ 5 ml/h – oveľa menej ako prahová hodnota 20 ml/h tradičných tesnení. Takáto bezpečnostná rezerva je upokojujúca pri manipulácii s nebezpečnými látkami.

1.4 Návrh priameho pripojenia vertikálneho potrubia

Dizajn „priameho pripojenia potrubia“ je záchrancom pre úzky priestor a potreby úspory energie. Vstupné a výstupné príruby sú presne zarovnané s osou potrubia, čím sa eliminuje potreba ďalších montážnych podstavcov a výhody sú zrejmé už od prvého dňa používania:

• Výnimočné využitie priestoru: Model DN200 má výšku čerpadla len 1,0-1,5 metra, čím sa podlahová plocha znižuje o 60 % v porovnaní s horizontálnymi čerpadlami s rovnakým prietokom. Táto výhoda je rozhodujúca na pobrežných plošinách alebo preplnených potrubných regáloch rafinérie – môže byť inštalovaná na miestach neprístupných pre iné modely čerpadiel.
• Významný efekt úspory energie: Menej potrubných kolien znižuje tlakovú stratu a dlhodobé používanie môže znížiť spotrebu energie celého systému o 5 % až 8 %. Aj keď počiatočné úspory nákladov nie sú podstatné, časom sa sčítajú, čo je príjemným prekvapením pre manažérov tovární zameraných na náklady.

II. Podrobný pracovný princíp

Vo svojom jadre OH3 funguje na základe odstredivej sily, ale každý článok transportu tekutín bol optimalizovaný tak, aby spĺňal požiadavky vysokého tlaku a vysokej stability. Rozoberiem to krok za krokom v jednoduchom jazyku:

Krok 1: Odsávanie tekutiny

Kvapalina vstupuje do čerpadla cez priamo pripojenú vstupnú prírubu. Presné zarovnanie medzi prírubou a potrubím zaisťuje hladké prúdenie tekutiny (žiadne turbulencie) a leštená vnútorná stena vstupného prietokového kanála znižuje trecí odpor. To zaisťuje, že kvapalina prúdi rovnomerne k obežnému kolesu - všimol som si, že zriedkavo dochádza k kavitácii, čo je bežný problém u lacnejších čerpadiel.

Krok 2: Prenos energie obežným kolesom

Motor poháňa hriadeľ čerpadla, aby sa otáčal cez pružnú spojku, čo spôsobuje, že obežné koleso beží pri vysokej rýchlosti 1450-2900 ot./min. Odstredivá sila tlačí kvapalinu zo stredu obežného kolesa k jeho okrajom a keď kvapalina prechádza cez dozadu zakrivené lopatky, rýchlosť aj tlakový ráz naraz. Tento krok je základným článkom pri premene mechanickej energie motora na energiu tekutiny a je kľúčom k prevádzke čerpadla.

Krok 3: Konverzia tlaku v dvojitej špirále

Vysokorýchlostná kvapalina potom vstupuje do dvojitej špirály. Plocha prierezu špirálového prietokového kanála špirály sa postupne zväčšuje, čím sa tekutina spomaľuje a väčšina jej kinetickej energie sa premieňa na statický tlak (proces nazývaný „difúzia“). Symetrický dizajn zaisťuje rovnomerné rozloženie tlaku, kompenzuje radiálne sily a udržuje hriadeľ čerpadla v plynulom otáčaní – dokonca ani pri plnom zaťažení nedochádza k kolísaniu.

Krok 4: Tesnenie a vypúšťanie kvapaliny

Pred vypustením cez výstupnú prírubu prechádza kvapalina cez systém mechanického tesnenia. Pôsobením pružiny do seba pevné a rotujúce tesniace krúžky tesne zapadajú a vytvárajú tesnú bariéru. Dokonca aj pri preprave vysokotlakových médií som sa nikdy nestretol s problémami s únikom. Nakoniec stlačená tekutina vstupuje do potrubia po prúde, aby vyhovovala potrebám následných procesov.

Krok 5: Stabilná podpora ložísk a hriadeľového systému

Počas prevádzky čerpadla dvojradové valčekové ložiská v modulárnej ložiskovej konzole nepretržite podopierajú rotujúci hriadeľ čerpadla a absorbujú radiálne sily generované prietokom kvapaliny a axiálne sily generované ťahom obežného kolesa. Zabudovaný systém rozstrekového mazania udržuje ložiská chladné – videl som, že fungujú pri 425 °C bez prehriatia. Okrem toho vyžaduje minimálnu údržbu; hladinu maziva musíte kontrolovať len pri bežných kontrolách.

III. Porovnanie s inými čerpadlami série OH

Aby sme intuitívne demonštrovali výhody OH3, porovnávame ho s dvoma ďalšími bežnými čerpadlami série OH (OH1 a OH2) podľa normy API 610:

Záver

Z osobnej skúsenosti môžem s istotou povedať, že OH3 nie je len vyspelým produktom, ktorý spĺňa normu API 610, ale je aj odrazom hlbokého pochopenia spoločnosti Teffiko v oblasti priemyselnej spoľahlivosti a technických detailov. Nemá žiadne vymyslené alebo zbytočné funkcie – každý komponent slúži praktickému účelu a efektívne rieši problémy, ako je úspora miesta, jednoduchá údržba, odolnosť voči extrémnym podmienkam a prevencia úniku.

Je pravda, že to nie je najlacnejšia možnosť na trhu a zistil som, že modulárny držiak ložiska je skutočne trochu ťažký. Jeho spoľahlivosť je však viac než dostatočná na kompenzáciu počiatočných investičných nákladov. Spoločnosť Teffiko nepredáva len vybavenie – poskytuje profesionálne poradenstvo pri výbere a podporu počas celého životného cyklu. Niekoľkokrát som konzultoval ich tím s otázkami a vždy som dostal rýchle odpovede. Tento kooperatívny model umožňuje továrňam pracovať nepretržite a hladko.

Ďalšie riešenia a skutočné prípady nájdete na oficiálnej stránke:www.teffiko.com.
