Objemové čerpadlo je zariadenie, ktoré realizuje sprostredkovanie tekutiny pravidelnou zmenou objemu dutiny čerpadla. Bežné typy zahŕňajú prevodové čerpadlá, čerpadlá posuvných dosiek, membránové čerpadlá, bežné skrutkové čerpadlá atď. Aj keď ich základnou logikou je objemová zmena, progresívne dutinové čerpadlo s kontinuálnym a hladkým návrhu špirálovej dutiny sa výrazne líši od rovnakého čerpadla, pokiaľ ide o charakteristiku prietoku, médiá, médiá, protikladnú schopnosť a operačnú stabilitu. Tento článok bude porovnávať z piatich základných rozmerov a analyzovať jedinečné výhodyprogresívne dutinové čerpadlá.
Prietok objemových čerpadiel je v podstate výsledkom periodického sacieho a výboja, ale kolísanie prietoku rôznych typov čerpadiel sa výrazne líši.
Jadrom progresívnej dutiny je kontinuálna špirálová dutina tvorená špirálovitým rotorom a statorom. Keď sa rotor otáča, dutina sa pohybuje rovnomerne pozdĺž osi a tekutina je zabalená do dutiny od konca sacieho konca po koniec vypúšťania a v celom procese nie je žiadna náhla objemová mutácia. Preto sa jeho prietok mení lineárne s rýchlosťou otáčania a rýchlosť pulzácie môže byť nízka ako 1%-3%. Stabilný výstup prietoku sa môže vyhnúť kolísaniu tlaku. Táto stabilita spôsobuje, že funguje dobre v presných hydraulických systémoch a zlepšuje presnosť obrábania. Miera pulzácie iných objemových čerpadiel je vyššia ako 5%, uplatňuje sa iba na scenáre s nízkymi požiadavkami na stabilitu.
Kvapalinové komplexy v čistení odpadových vôd, chemickému priemyslu, potravinách a iných poliach obsahujú väčšinou častice, vlákna, vysokú viskozitu alebo korozívne látky. Tradičné objemové čerpadlá sa často nedokážu prispôsobiť všetkým médiám v dôsledku štrukturálnych obmedzení a otvorená špirálová dutina progresívneho dutiny prerušuje toto obmedzenie.
Hlavnou výhodou jeho špirálovej dutiny je, že neexistuje úzky kanál a elastický vyrovnávací pamäť statora:
• Šírka kanála môže dosiahnuť 30%-50% kalibru čerpadla a môže priamo sprostredkovať tuhé častice s priemerom ≤8 mm;
• Stator je vyrobený z elastickej gumy. Keď častice prechádzajú, stator mierne deformuje obalové častice, aby sa zabránilo zaseknutiu;
• Viskozita média má širokú škálu adaptácie a účinnosť tekutín s vysokou viskozitou sa zníži iba o 5%-10%.
Ostatné objemové čerpadlá majú na médiu obmedzenia:
• Prevodové čerpadlo: Spoliehanie sa na utesnenie medzery v prevodových stupňoch môže sprostredkovať iba kvapaliny bez častíc, kvapaliny s nízkym viskozitou a médiá obsahujúce častice urýchlia opotrebovanie prevodového stupňa;
• Čerpadlo na posuvné dosky: medzera medzi kĺzavou doskou a statorom je malá a vlákno alebo veľké častice sa dajú ľahko zaseknúť v medzere, čo vedie k zaseknutiu papuče;
• Membránové čerpadlo: Prepravené recipročným pohybom membrány je potrebné nainštalovať v kanáli sedadlo ventilu/ventilu ventilu a častice sa dajú ľahko blokovať ventil, ktorý je vhodný iba na sprostredkovanie čistých alebo mikropartikulárnych tekutín.
Vlákna, vlasy, bahno atď. V potrubí sa ľahko akumulujú v kanáli alebo medzere, čo spôsobuje, že blokáda, aby čerpadlo nebolo schopné fungovať. Špirálová dutina progresívnej dutiny bez mŕtvych uhlov tohto problému úplne vyrieši tento problém.
Jeho špirálová dutina je nepretržitý a otvorený priestor bez mŕtvych rohov a úzkych medzier; Po vstupe tekutiny z konca sacieho konca sa pohybuje pozdĺž špirálovej drážky na koniec vypúšťania a počas celého procesu nedochádza k náhlemu kontrakcii kanálov alebo otáčaním; Aj keď sa splašková voda obsahuje dlhé vlákna, vlákna budú zabalené do špirálovej dutiny a preložené s tekutinou a nebudú zabalené ani blokované.
Ostatné objemové čerpadlá: Štrukturálne defekty v skrývaní nečistôt a mierky
• Prevodové čerpadlo: medzera medzi prevodovým stupňom a telom čerpadla je malá a vlákno sa ľahko zasekne v medzere, čo spôsobuje uviaznutie prevodu;
• Čerpadlo na posuvnú dosku: Kontaktný povrch posuvnej dosky a statora je kontakt s čiarom a malé častice sa dajú ľahko zabudovať do kontaktného povrchu, čo vedie k blokovaniu posuvnej dosky;
• Membránové čerpadlo: guľa/sedadlo ventilu je pasca časticami a malé častice sa uviaznú do ventilu, čo bude mať za následok zlé sacie.
V prípade procesu back-end stabilita toku priamo ovplyvňuje efekt a náklady na spracovanie. Charakteristiky nízkej pulzácie a konštantného toku progresívneho dutiny z neho robia stabilizátor pre presné procesy.
Jeho prietok je určený iba rýchlosťou otáčania a rýchlosť pulzácie je extrémne nízka, čo môže dosiahnuť presné nastavenie toku:
• Ak je vybavený motorom prevodníka frekvencie, rýchlosť otáčania sa môže bezprostredne upraviť v rozsahu menovaného rýchlosti a prietok sa zmení lineárne;
• V súvislosti s dehydratáciou kalu môže stabilný tok kalu zabezpečiť, aby kondicionér a kaly boli úplne zmiešané a zlepšili účinnosť dehydratácie;
• V systéme pridávania agentov sa výstup konštantného prietoku vyhýba sekundárnemu znečisteniu alebo odpadu z agentov spôsobený nadmerným pridaním.
Ostatné objemové čerpadlá majú veľké a malé problémy s prietokom:
• Prevodové čerpadlo: Pulzovanie prietoku je veľká a na stabilizáciu prietoku a zvýšenie zložitosti systému je potrebné nakonfigurovať ďalšiu vyrovnávaciu nádrž;
• Čerpadlo na posuvnú dosku: Miera pulzácie je asi 5%-10%. Aj keď je to lepšie ako prevodové čerpadlo, stále potrebuje vyrovnávacie zariadenie;
• Membránové čerpadlo: Prietok je ovplyvnený otvorením a zatváracou frekvenciou ventilu, ktorá je vhodná iba pre scenáre s nízkymi požiadavkami na presnosť prietoku B;
Náklady na údržbu objemových čerpadiel často predstavujú 30%-50% z celkových prevádzkových nákladov a modularizácia a návrh nízkeho nosenia progresívnych dutinových čerpadiel výrazne znižujú toto zaťaženie.
Jeho jadrovými časťami sú iba rotory, statory a tesnenia a neexistuje zložitý prenosový mechanizmus
• Stator je nezávislý modul. Pri výmene musíte iba odstrániť prírubu tela čerpadla a vytiahnuť rotor, aby ste ho dokončili;
• Povrch rotora je zatvrdený a stator je elastomér. Pri preprave odpadových vôd obsahujúcich piesok môže byť životnosť až 2-3 roky.
Ostatné objemové čerpadlá vyžadujú vysoké náklady na opravu a údržbu:
• Prevodové čerpadlo: Odstránenie tela čerpadla, vymenenie prevodového a tesniaceho krúžku trvá 2 až 4 hodiny a prevodovky sa ľahko opotrebujú;
• Plincer Pump: Plinker a stator je potrebné vymeniť ako celok a náklady na údržbu sú vysoké;
• Membránové čerpadlo: Membrána a ventilová guľa je potrebné často vymeniť a sedadlo ventilu je náchylné na opotrebenie a únik.
V porovnaní s inými objemovými čerpadlami pochádza základná výhoda progresívnej dutiny z jedinečného dizajnu jeho kontinuálnej špirálovej dutiny. Vyrieši body bolesti prietokovej pulzácie, prispôsobivosť média, protimokage, stabilita operácie atď. Prostredníctvom progresívnej objemovej migrácie a stáva sa všestranným pre sprostredkovanie komplexných tekutín. V oblasti čistenia odpadových vôd, chemického priemyslu, potravín a medicíny je jeho komplexný výkon výrazne lepší ako výkonnosť tradičných objemových čerpadiel a je neviditeľným majstrom v oblasti priemyselnej tekutiny.

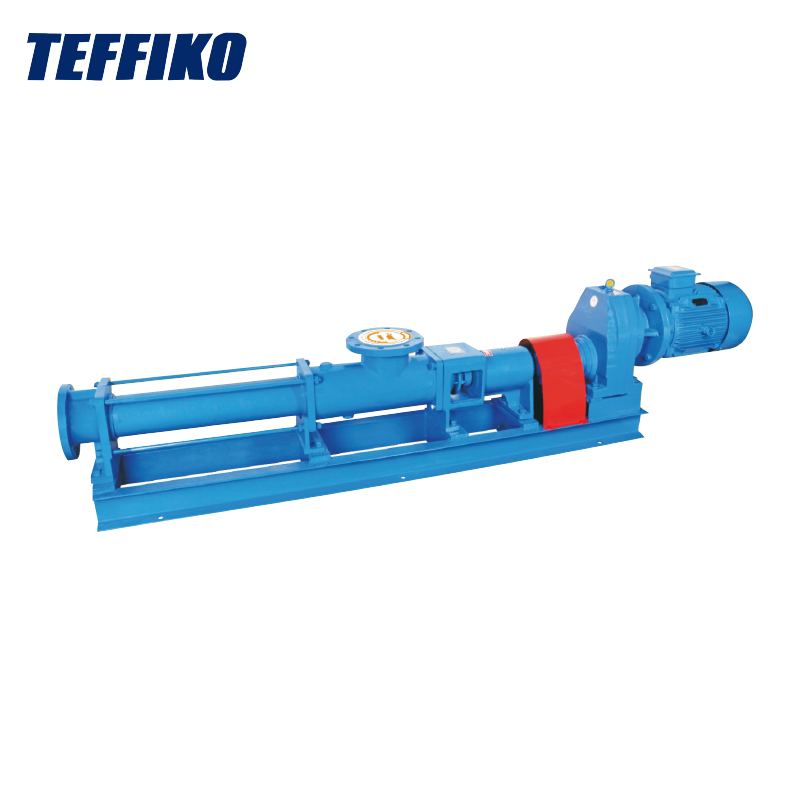

Teffikozameriava sa na výskum a vývoj, výrobu a predajprogresívne dutinové čerpadlá. Vďaka svojej hlbokej technickej akumulácii a inovatívnemu duchu si tieto výrobky majú dobrú povesť v odvetví pumpy. Spoločnosť má profesionálny výskumný a vývojový tím, pokročilé výrobné vybavenie a prísny systém kontroly kvality. Zaviazali sme sa zlepšovať ich výkon, poskytovať vysoko kvalitné výrobky globálnym zákazníkom a uspokojiť potreby sprostredkovania tekutín rôznych odvetví.
