"Naše čerpadlo opäť vypálilo motor!"
"Účty za elektrinu pre vodné čerpadlá sú tento mesiac smiešne vysoké. Vybrali sme zlé čerpadlo?"
"Po inštalácii nového čerpadla nemôže prietok spĺňať konštrukčné požiadavky..."
Tieto časté problémy v zásobovaní vodou, chemickom inžinierstve, HVAC a iných oblastiach často pramenia z nesprávneho prečítania alebo ignorovania hlavného „návodu na použitie“ odstredivého čerpadla – krivky výkonu. Ako základné zariadenie široko používané v priemysle, každé 1% zvýšenie účinnosti aodstredivé čerpadlomôže znamenať ročnú úsporu desiatok tisíc alebo dokonca stoviek tisíc juanov na prevádzkových nákladoch na rozsiahly projekt.
Tento článok vás naučí, ako interpretovať krivky čerpadla, a to nielen ako ich čítať, ale aj ako ich používať na prijímanie optimálnych rozhodnutí o obstaraní, prevádzke a údržbe.

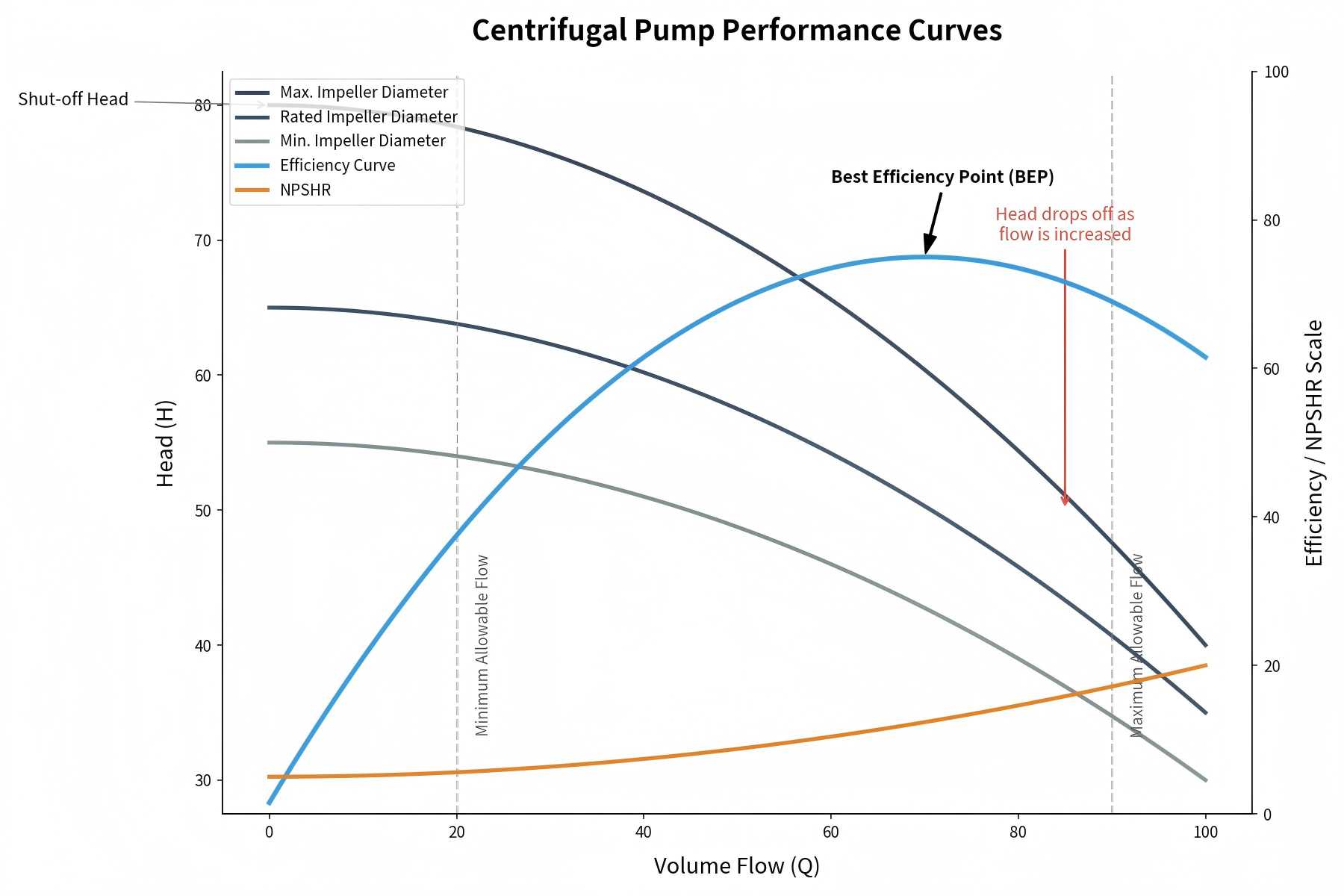

Krivka prietoku hlavy (H-Q krivka) je najzákladnejšou časťou krivky čerpadla. Zobrazuje vzťah medzi hlavou čerpadla (výška, do ktorej môže čerpadlo zdvihnúť kvapalinu) a prietokom (objem kvapaliny dodávanej čerpadlom za jednotku času) pri konštantnej rýchlosti. Typicky je hlava vynesená na zvislej osi (os Y) a prietok na vodorovnej osi (os X).
Kľúčový záver možno vyvodiť z krivky H-Q: so zvyšujúcim sa prietokom sa výška postupne znižuje. Je to preto, že čím viac tekutiny prechádza cez obežné koleso a skriňu čerpadla, trenie tekutiny a turbulencie vo vnútri čerpadla sa zintenzívňujú, čo vedie k zníženiu dopravnej výšky. Napríklad čerpadlo môže generovať 100 stôp hlavy pri prietoku 50 galónov za minútu (gpm), zatiaľ čo výška klesne na 80 stôp, keď sa prietok zvýši na 75 gpm – tento vzťah je jasne viditeľný na krivke.
Krivka prietoku výkonu (krivka P-Q) zobrazuje vzťah medzi spotrebou energie čerpadla a prietokom pri konštantnej rýchlosti. Spotreba energie (v konských silách alebo kilowattoch) je vynesená na zvislej osi a prietok na vodorovnej osi.
Na rozdiel od krivky H-Q vykazuje krivka P-Q stúpajúci trend: spotreba energie sa zvyšuje so zvyšujúcim sa prietokom. Je to preto, že čerpadlo musí vynaložiť väčšie úsilie, aby dodalo viac tekutiny a prekonalo väčšie trenie a turbulencie. Pochopenie tejto krivky je rozhodujúce pre výber motora čerpadla – ak je motor poddimenzovaný, môže sa pri podmienkach vysokého prietoku preťažiť; ak je predimenzovaný, spôsobí plytvanie energiou.
Krivka účinnosti a prietoku (krivka E-Q) odráža účinnosť čerpadla pri rôznych prietokoch. Na zvislej osi je vynesená účinnosť (vyjadrená v percentách) a na vodorovnej osi prietok. Táto krivka je kľúčom k zníženiu spotreby energie, pretože ukazuje prietok, pri ktorom čerpadlo pracuje s maximálnou účinnosťou.
Krivka účinnosti má zvyčajne „kopcovitý tvar“: účinnosť stúpa na vrchol so zvyšujúcim sa prietokom, potom postupne klesá, keď sa prietok stále zvyšuje. Vrchol tejto krivky sa nazýva bod najlepšej účinnosti (BEP) – podrobne vysvetlený nižšie.
Čítanie krivky čerpadla nie je len o identifikácii troch čiastkových kriviek, ale aj o pochopení kľúčových údajových bodov, ktoré určujú výkon čerpadla. Nižšie sú uvedené základné prvky, na ktoré sa treba zamerať:
Bod najlepšej účinnosti (BEP) je kombináciou prietoku a dopravnej výšky, pri ktorej čerpadlo pracuje s maximálnou účinnosťou, čo je zároveň vrchol krivky E-Q a najhospodárnejší prevádzkový bod čerpadla. Pri výbere čerpadla uprednostňujte modely, kde je požadovaný prevádzkový bod (prietok + dopravná výška) systému čo najbližšie k BEP.
Prevádzka čerpadla ďaleko od BEP vedie k zvýšenej spotrebe energie, zrýchlenému opotrebovaniu obežného kolesa a motora a skráteniu životnosti čerpadla. Napríklad čerpadlo s BEP zodpovedajúcim 60 gpm môže zaznamenať 20%-30% zníženie účinnosti a predčasné zlyhanie pri prevádzke pri 30gpm (polovičný prietok BEP).
Prevádzkový rozsah (tiež známy ako výkonový rozsah) sa týka prietoku a intervalu dopravnej výšky, v rámci ktorých môže čerpadlo bezpečne fungovať bez poškodenia obežného kolesa, motora alebo iných komponentov. Tento rozsah je definovaný minimálnym/maximálnym prietokom a dopravnou výškou čerpadla a je možné ho zobraziť priamo na krivke H-Q.
Výrobcovia zvyčajne odporúčajú prevádzkovať čerpadlo v rozsahu 70 % - 120 % BEP, aby sa zabezpečil bezpečný prevádzkový rozsah. Prevádzka mimo tohto rozsahu môže spôsobiť kavitáciu, nadmerné vibrácie, prehriatie motora a iné problémy.
Uzatváracia výška je maximálna dopravná výška, ktorú môže čerpadlo generovať pri nulovom prietoku (t. j. keď je vypúšťací ventil zatvorený), čo je priesečník krivky H-Q a zvislej osi (os Y). Pochopenie uzatváracej výšky je rozhodujúce pre návrh systému – ak statická výška systému presahuje uzatváraciu výšku čerpadla, čerpadlo prestane dodávať kvapalinu.
Maximálny prietok je maximálny prietok, ktorý môže čerpadlo dodať pri nulovej dopravnej výške (t. j. bez odporu prietoku), čo je priesečník krivky H-Q a horizontálnej osi (os X). Táto hodnota vám pomôže určiť, či čerpadlo dokáže splniť požiadavku na maximálny prietok systému.
Čistá pozitívna sacia hlava (NPSH) je kľúčovým parametrom na zabránenie kavitácii – deštruktívnemu javu, pri ktorom sa v kvapaline tvoria bubliny pary v dôsledku nedostatočného sacieho tlaku a poškodzujú komponenty čerpadla. NPSH je rozdiel medzi tlakom kvapaliny na nasávaní čerpadla a tlakom pár kvapaliny.
Väčšina kriviek čerpadla obsahuje krivku NPSH, ktorá ukazuje minimálnu hodnotu NPSH potrebnú na to, aby čerpadlo fungovalo bez kavitácie pri rôznych prietokoch. Aby sa predišlo kavitácii, dostupné NPSH systému musí byť väčšie ako NPSH požadované čerpadlom.
Nie všetky krivky čerpadiel majú rovnaký tvar – ich tvar závisí od konštrukcie čerpadla a rôzne tvary kriviek vyhovujú rôznym aplikačným scenárom. Nižšie sú uvedené tri najbežnejšie tvary kriviek čerpadla:
Strmá krivka naznačuje, že čerpadlo môže generovať vysokú dopravnú výšku pri nízkych prietokoch. Tento typ krivky je vhodný pre vysokotlakové aplikácie, ako sú systémy napájania kotlov, vysokotlakové čistenie alebo priemyselné procesy, kde kvapalina prechádza tenkými rúrkami alebo vysokoodporovými systémami.
Plochá krivka znamená, že čerpadlo môže dodávať vysoký prietok pri nízkej dopravnej výške. Je ideálny pre aplikácie s veľkým prietokom a nízkym odporom, ako sú zavlažovacie systémy, chladiace veže alebo mestské vodovodné systémy.
Rýchlo klesajúca krivka naznačuje, že čerpadlo je náchylné na kavitáciu pri nízkych prietokoch. Takéto čerpadlá vyžadujú vyššie dostupné NPSH, aby fungovali efektívne a sú vhodné pre aplikácie so stabilnými prietokmi a dostatočným sacím tlakom.
Ak chcete naplno využiť krivky čerpadla, postupujte podľa týchto praktických tipov – pomôžu vám vybrať správne čerpadlo a optimalizovať jeho výkon:
Ak chcete vybrať správneodstredivé čerpadlo, najprv si ujasnite požiadavky na systém a potom priraďte požiadavky k výkonu čerpadla pomocou krivky čerpadla. Nižšie je uvedený podrobný návod:
Po výbere správneho čerpadla môžete optimalizovať jeho výkon pomocou krivky čerpadla, aby ste znížili náklady a predĺžili životnosť. Nižšie sú uvedené základné stratégie:
