Ak prevádzkujete alebo projektujete aodstredivé čerpadlosystém, NPSH (Net Positive Saction Head) je pojem, ktorému sa jednoducho nevyhnete. Nie je to len fyzikálny parameter, ale kritická deliaca čiara, ktorá určuje, či vaše čerpadlo bude bez problémov fungovať desiatky rokov, alebo bude vyradené z dôvodu kavitácie už za pár mesiacov.
NPSH označuje efektívnu prebytočnú tlakovú energiu, ktorú skutočne má kvapalina na vstupe do odstredivého čerpadla. Jeho hlavnou funkciou je prekonať odpor prúdenia a zabrániť vyparovaniu kvapaliny a bežne sa meria v metroch vodného stĺpca (m) alebo stopách stĺpca kvapaliny (ft).
Keď je odstredivé čerpadlo v prevádzke, na vstupe obežného kolesa sa vytvára nízkotlaková zóna v dôsledku vysokorýchlostného prúdenia kvapaliny. Ak tu tlak klesne pod tlak nasýtených pár kvapaliny, kvapalina sa okamžite vyparí a vytvorí veľké množstvo bublín pary. Keď bubliny prúdia s kvapalinou do vysokotlakovej zóny obežného kolesa, rýchlo sa zrútia a implodujú. Tento jav je známy ako kavitácia – najničivejší spôsob poruchy odstredivých čerpadiel. Existencia NPSH má udržať spodnú líniu tlaku a zabrániť vzniku kavitácie.
Zamieňanie týchto dvoch pojmov je hlavnou príčinou nesprávneho výberu na technických stránkach a vo vyhľadávaní Google. Na zaistenie bezpečnosti čerpadla je potrebné jasne pochopiť ich vzťah.
Koľko energie môže systém skutočne poskytnúť?
NPSHA je úplne určená vašimi podmienkami inštalácie a nemá nič spoločné so značkou čerpadla. Závisí to od nasledujúcich faktorov:
Koľko energie spotrebuje samotné čerpadlo?
NPSHR je prirodzená charakteristika čerpadla, ktorú určil výrobca prísnym testovaním a vyznačil sa na krivke výkonu čerpadla. Predstavuje spotrebu energie potrebnej na to, aby kvapalina pretiekla zo vstupu čerpadla do bodu minimálneho tlaku vo vnútri obežného kolesa.

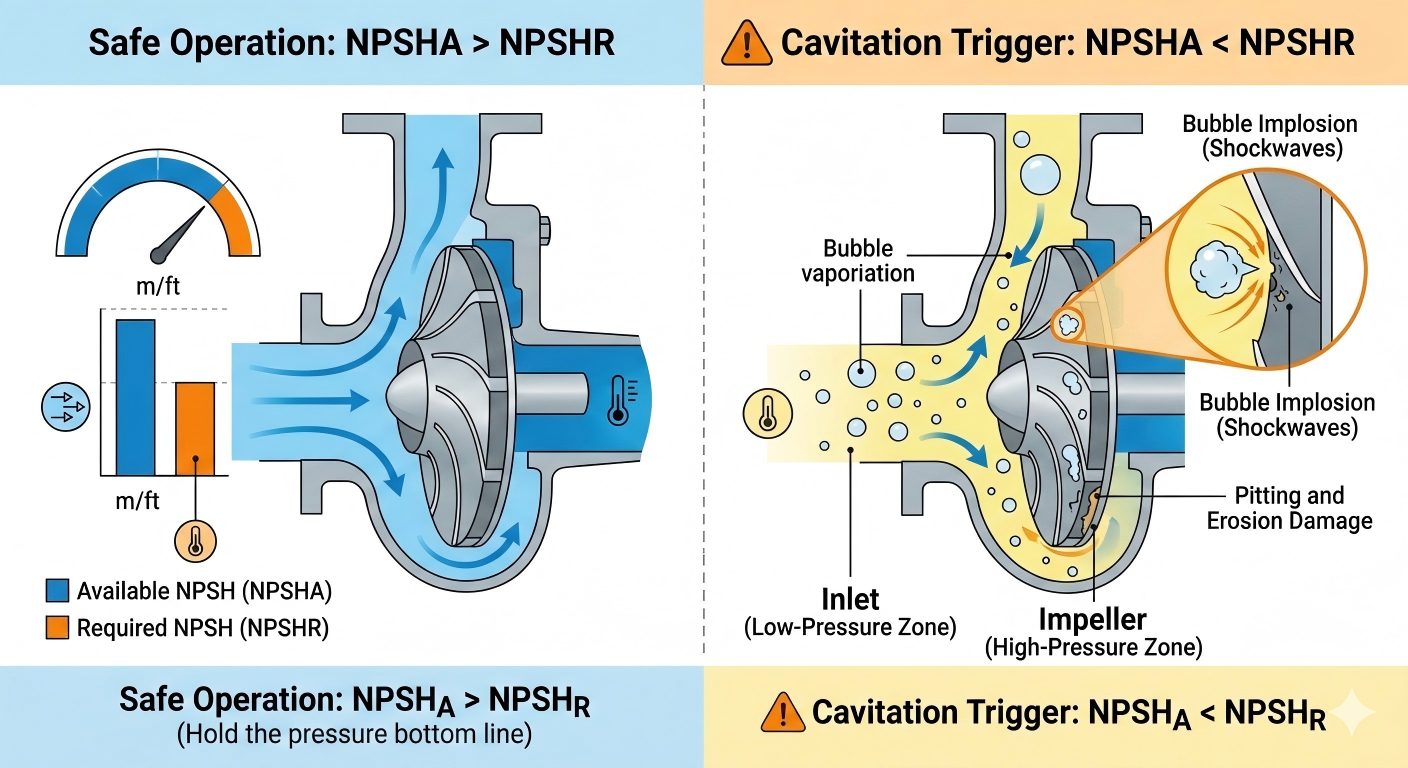

Keď NPSHa < NPSHR, vstupný tlak čerpadla je nižší ako tlak pary kvapaliny a kavitácia sa vyskytuje postupne, čo v konečnom dôsledku spôsobuje nezvratné poškodenie zariadenia.
| Typ nebezpečenstva | Špecifické prejavy | Rozsah vplyvu |
|---|---|---|
| Poškodenie komponentu | Pitting a dutiny na obežných kolesách a telesách čerpadiel, únava kovu a perforácia, znížená pevnosť konštrukcie | Komponenty jadrového prúdu, ktoré priamo skracujú životnosť čerpadla |
| Zhoršenie výkonu | Výrazný pokles prietoku a dopravnej výšky, prudké zníženie hydraulickej účinnosti, abnormálne zvýšenie spotreby energie | Celková účinnosť čerpacieho systému, nesplnenie procesných požiadaviek |
| Abnormálny hluk a vibrácie | Teleso čerpadla vydáva jedinečný abnormálny hluk, ako je „valenie štrku“ alebo „náraz mramoru“, so silnými vibráciami | Pomocné komponenty, ako sú ložiská, spojky a tesnenia, spôsobujú sekundárne poruchy |
| Porucha tesnenia | Zvýšené vibrácie a teplotné výkyvy vedú k prudkému zníženiu životnosti mechanických upchávok (napr. jednopružinové vlnovcové elastomérové tesnenie RS60A) | Únik tesnenia hriadeľa, stredné rozliatie, zvýšené potenciálne bezpečnostné riziká |
| Silné vypnutie | Miestne prehriatie spôsobuje rýchle odparovanie kvapaliny, čo v konečnom dôsledku vedie k zadretiu čerpadla a vyhoreniu motora | Likvidácia celého zariadenia, prestoje výroby a ekonomické straty |
V pracovných podmienkach na mieste je možné NPSHa upraviť optimalizáciou systému. Hlavné smery optimalizácie sú nasledovné, ktoré možno implementovať podľa skutočných scenárov:

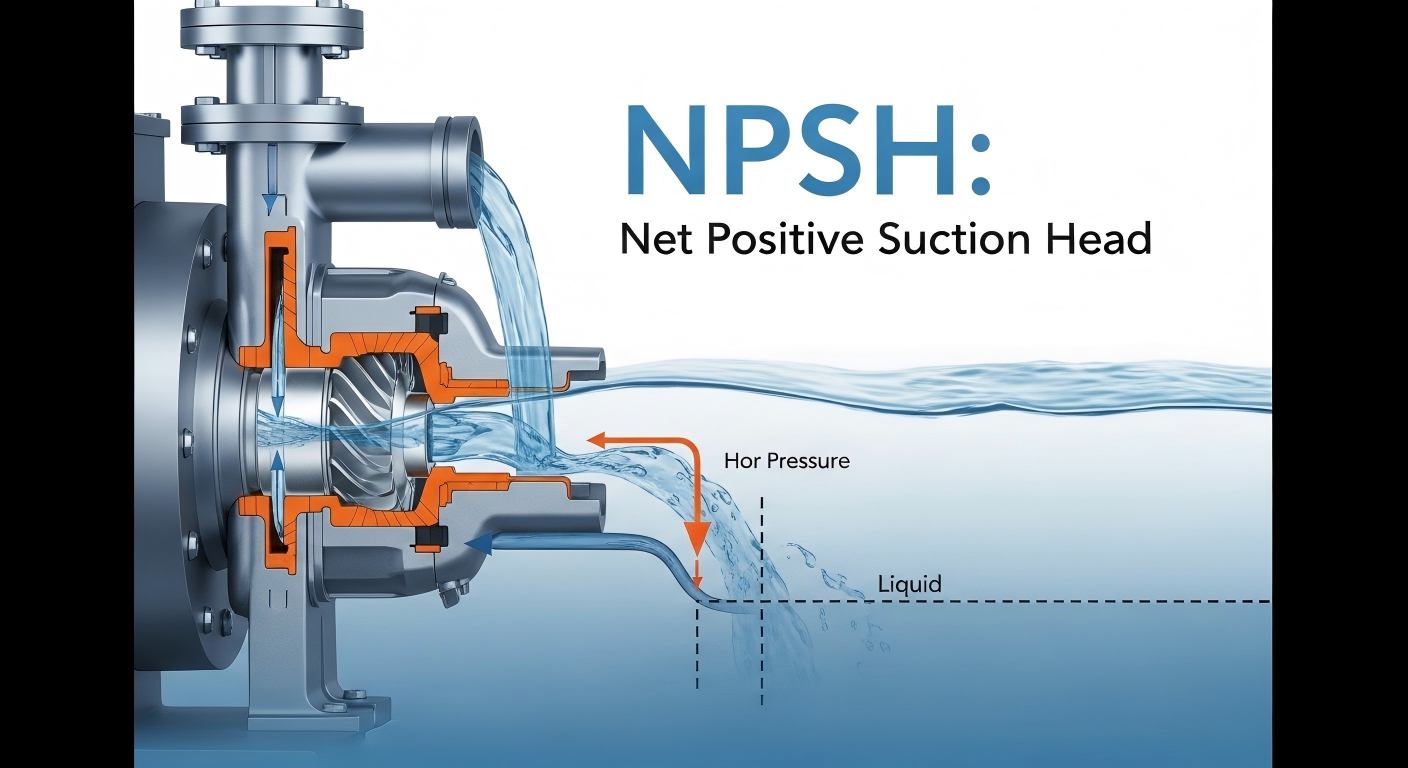

Čo je čistá pozitívna sacia hlava (NPSH)? Je to deliaca čiara medzi efektívnou prevádzkou a katastrofálnym zlyhaním.
Nečakajte, kým budete počuť zvuk „pumpovacích kameňov“, aby ste mohli konať.Teffikosa zaviazala poskytovať vám tekuté riešenia, ktoré nielen spĺňajú normy, ale aj prekračujú očakávania. Od presnej analýzy pracovných podmienok až po vynikajúcu výrobu čerpadiel, do každého zariadenia začleňujeme maximálnu snahu o NPSH, čím zaisťujeme, že váš systém bude efektívne fungovať v tichosti a bez problémov s kavitáciou.
