API 610 slúži ako základný všeobecný štandard pre horizontálne odstredivé čerpadlá v petrochemickom, ropnom, plynárenskom a chemickom priemysle. Táto norma klasifikuje priemyselné odstredivé čerpadlá do troch konfigurácií jadra: závesné čerpadlá OH, medziložiskové čerpadlá BB a vertikálne závesné čerpadlá VS. Vďaka dlhoročnému hĺbkovému výskumu a vývoju a odborným znalostiam v oblasti výroby čerpadiel vyhovujúcich API 610 spoločnosť Teffiko dodáva vysoko spoľahlivé riešenia prepravy tekutín pre rôzne priemyselné odvetvia prostredníctvom štandardizovaného konštrukčného dizajnu a bohatých skúseností s prispôsobovaním sa náročným prevádzkovým podmienkam.

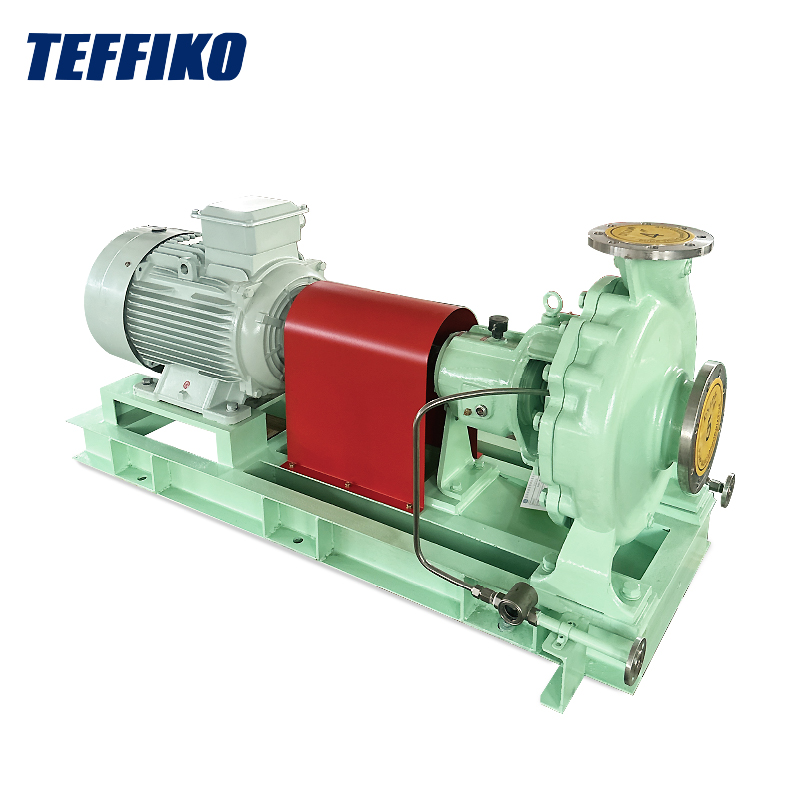

OH (Previsnuté čerpadlo):Obežné koleso je namontované na konci hriadeľa čerpadla, vykonzolované mimo telesa ložiska. Zostava ložiska je úplne izolovaná od procesnej tekutiny. Ide o bežný typ ľahkého horizontálneho čerpadla.

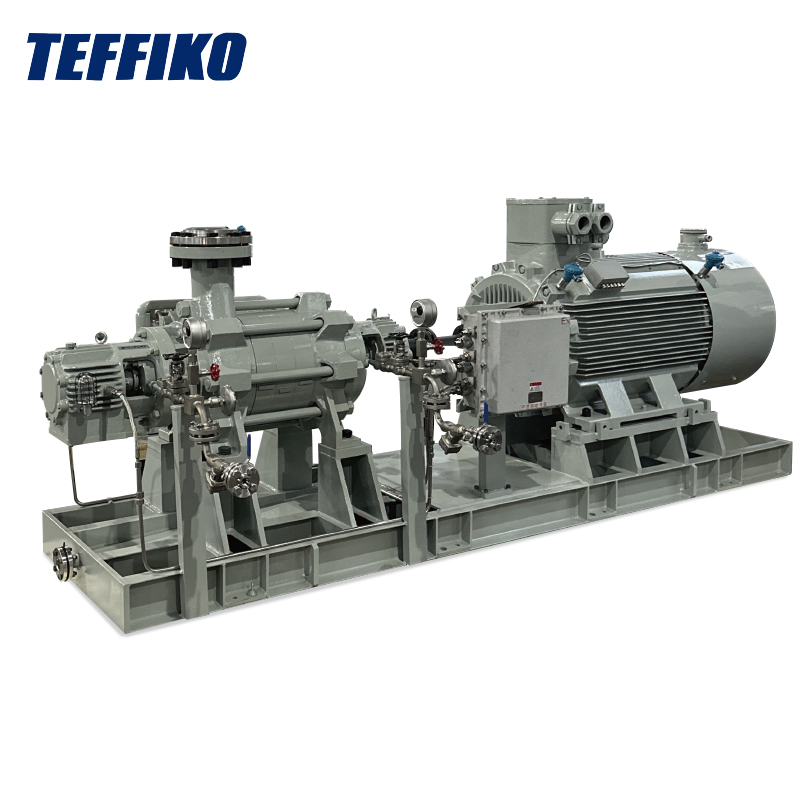

BB (medzi ložiskovým čerpadlom):Obežné koleso je usporiadané medzi dvoma sadami ložísk so symetrickou nosnou konštrukciou, čo výrazne zlepšuje vyváženie rotora a celkovú tuhosť podpery pre náročné prevádzkové podmienky.
VS (vertikálne zavesené čerpadlo):Hriadeľ čerpadla a obežné koleso sú vertikálne zavesené a ponorené do prepravovanej kvapaliny. Väčšinou sa používa v scenároch vertikálnej hlbinnej a vnútrocisternej prepravy a v tomto dokumente sa nebude podrobne rozoberať.
Kompaktná celková konštrukcia s malým pôdorysom, vhodná pre projekty s obmedzeným priestorom; jednoduchá údržba; pohodlná kontrola a výmena mechanických upchávok a obežných kolies, čo výrazne znižuje prestoje; vhodné pre stabilný tlak a mierne hydraulické zaťaženie a vykazuje vynikajúcu prispôsobivosť pre úlohy v oblasti služieb.
Obmedzené previslou konštrukciou, vysoké riziko vychýlenia hriadeľa vzniká pri veľkom priemere obežného kolesa a vysokotlakových podmienkach, čo môže ľahko spôsobiť nadmerné vibrácie. Nie je vhodný pre vysokotlakové, vysokoteplotné a vysokotlakové kontinuálne vysokovýkonné výrobné systémy. Vyznačuje sa krátkou životnosťou a rýchlym opotrebovaním tesnenia pri dlhodobých náročných prevádzkových podmienkach.
Doprava úžitkovej vody v závode, dávkovanie chemických činidiel, preprava ľahkých uhľovodíkov, pomocná preprava procesných kvapalín a iné nekritické, prerušované činnosti alebo činnosti s nízkym zaťažením.
Symetrická konštrukcia podpery rotora umožňuje silnú prispôsobivosť zaťaženia a extrémne vysokú stabilitu hriadeľa; schopné dlhodobej prevádzky za podmienok vysokej teploty a vysokého tlaku s nízkym dynamickým zaťažením hriadeľa; vyvážené sily rotora účinne znižujú vibrácie zariadenia a axiálny ťah, čím poskytujú oveľa lepšiu prevádzkovú stabilitu v porovnaní s čerpadlami OH.
Vyššia hmotnosť zariadenia, väčšia pôdorysná plocha a požiadavky na robustné a pevné základy zariadenia; sofistikované a zložité konštrukcie, najmä pre viacstupňové čerpadlá BB; ťažkopádne postupy demontáže a údržby s veľkým pracovným zaťažením údržby a prísnymi požiadavkami na presnosť zarovnania počas inštalácie.
Diaľková preprava ropou a plynom, systémy vstrekovania vody do ropných polí, cirkulácia amínov a kvapalín v rafinériách, vysokoteplotné spodné vyprázdňovanie veže, tlakovanie napájacej vody kotla a iné kritické úlohy nepretržitej výroby.
Na uľahčenie rýchleho rozlíšenia hardvérových konfigurácií, rozdielov vo výkone a prevádzke a údržbe medzi dvoma typmi čerpadiel, nasledujúca kompletná porovnávacia tabuľka v rámci normy API 610 obsahuje parametre výberu jadra:
| Porovnávacia položka | OH previsnuté čerpadlo | BB medziložiskové čerpadlo |
|---|---|---|
| Metóda podpory hriadeľa | Jednostranná previsnutá podpera | Dvojnosná symetrická podpera |
| Stopa a základ | Kompaktná veľkosť s jednoduchým základom | Veľké rozmery vyžadujúce zosilnený základ |
| Kapacita spracovania tlaku | Vhodné pre mierny tlak | Vhodné pre vysoký / ultra vysoký tlak |
| Prietoková kapacita | Nízky až stredný prietok | Stredný až vysoký prietok so silnou toleranciou zaťaženia |
| Jednoduchosť údržby | Jednoduchá konštrukcia s pohodlnou údržbou | Komplexná štruktúra s rozsiahlymi postupmi údržby |
| Axiálne zaťaženie a deformácia | Dochádza k vychýleniu hriadeľa; mierna stabilita | Vyvážené zaťaženia bez výraznej deformácie |
| Výkon dynamiky rotora | Obmedzená tuhosť s relatívne nízkou rýchlosťou otáčania | Dostatočná tuhosť, nízke vibrácie a vysoká stabilita |
| Typ ložiska | Guličkové / valčekové valivé ložiská | Puzdro / axiálne ložiská sklopnej podložky |
| Konfigurácia tesnenia | Konvenčné jedno/dvojité kazetové mechanické upchávky | Splachovacie / tandemové vysokotlakové tesnenia |
| Bežne používané materiály | Nerezová oceľ 316, duplexná nehrdzavejúca oceľ | Chrómová oceľ, Inconel, Hastelloy |
Pre projekty, ktoré sledujú nízkonákladovú, pohodlnú obsluhu a údržbu s obmedzeným priestorom, pri strednom až nízkotlakovom, malom až strednom prietoku pomocných inžinierskych sietí sa uprednostňujú závesné čerpadlá OH. Pre kritické jednotky kontinuálnej výroby vystavené podmienkam vysokej teploty, vysokého tlaku a vysokého prietoku s prísnymi požiadavkami na stabilitu zariadenia, nízku poruchovosť a dlhú životnosť sa musia použiť medziložiskové čerpadlá BB. Aktuálny výber čerpadla vyžaduje komplexné vyhodnotenie parametrov, ako je korózia média, viskozita a frekvencia štart-stop, aby sa vyvážila spoľahlivosť zariadenia a hospodárnosť projektu.
