Odstredivé čerpadlású hlavným zariadením na prenos tekutín v rôznych priemyselných odvetviach, ktoré zohrávajú kľúčovú úlohu od úpravy komunálnej vody až po ťažbu ropy a plynu. Kľúčovou výzvou pri výbere je však výber medzi horizontálnymi a vertikálnymi odstredivými čerpadlami. Správna voľba zvyšuje efektivitu a znižuje náklady, zatiaľ čo nesprávna môže viesť k neefektívnosti systému a ťažkopádnej údržbe. Tento článok rozoberá logiku výberu pre dva typy čerpadiel a pákyTeffikoTechnická akumulácia a výhody produktov v oblasti odstredivých čerpadiel vám pomôžu urobiť presný výber a vyhnúť sa nedorozumeniam.
Hriadeľ je rovnobežný so zemou, pričom motor a obežné koleso sú namontované na horizontálnej univerzálnej základnej doske, ktorá má „vodorovný plochý tvar“. Jeho hlavnými výhodami sú stabilita a jednoduchá údržba.
Jednoduchá inštalácia a zarovnanie, vysoká stabilita a nízke vibrácie; pohodlná údržba s generálnou opravou prístupnou bez demontáže potrubí; flexibilné riadenie, prispôsobiteľné rôznym pohonným jednotkám, ponúkajúce vysoký nákladový výkon pre krátkodobú investíciu.
Veľká podlahová plocha, obmedzená v scenároch s obmedzeným priestorom; NPSH musí byť kontrolovaný, aby sa zabránilo kavitácii pri inštalácii nad hladinou kvapaliny; tesnenia sú náchylné na netesnosti, čo si vyžaduje pravidelné monitorovanie súososti.
Hriadeľ je kolmý na zem, pričom motor je umiestnený nad hlavou čerpadla a má „vertikálny štíhly tvar“. Jeho hlavnými výhodami sú úspora miesta a prispôsobivosť zložitým kvapalinám.
Minimálna podlahová plocha, ideálne pre úzke priestory; ponorná prevádzka dostupná bez základného náteru, poskytuje vynikajúcu odolnosť voči kavitácii; menšie opotrebenie tesnenia a nízke riziko úniku, vhodné pre zložité kvapaliny obsahujúce penu a kal.
Komplexná údržba, ktorá si vyžaduje demontáž hornej časti alebo zdvíhacieho zariadenia, čo vedie k dlhým prestojom; vysoké požiadavky na vertikálnu svetlosť; náchylné na problémy s axiálnym ťahom pod vysokým tlakom.

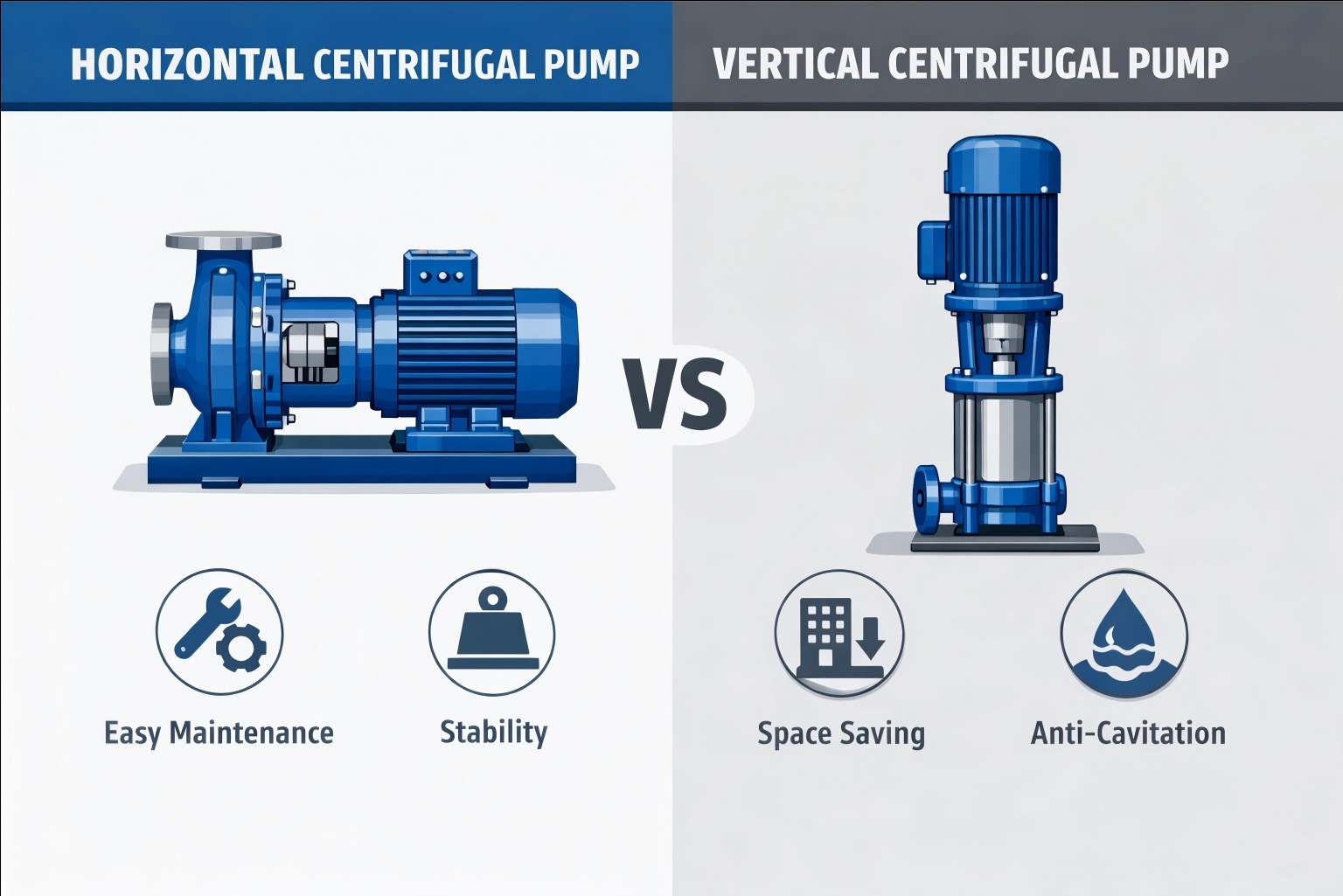

Pre vašu rýchlu orientáciu sme zostavili túto základnú porovnávaciu maticu na základe praktických skúseností:
| Porovnávacia dimenzia | 🏆 Horizontálne odstredivé čerpadlo | 🏆 Vertikálne odstredivé čerpadlo | 💡 Odborný výklad |
|---|---|---|---|
| Priestorová požiadavka | Veľká podlahová plocha, nízke nároky na výšku podlahy | Minimálna podlahová plocha, požiadavka na vysokú výšku podlahy | Pre priestorové obmedzenia zvoľte vertikálnu; horizontálne pre priestranné dielne. |
| Pohodlie údržby | ⭐⭐⭐⭐⭐Ľahký prístup, rýchla oprava, krátke prestoje | ⭐⭐ Vyžaduje sa demontáž alebo zdvíhanie hornej časti, dlhé prestoje | Horizontálne je prvou voľbou pre pracovné podmienky s častou údržbou. |
| NPSH (kavitácia) | Vyžaduje sa prísny výpočet NPSHa, náchylné na kavitáciu pri nízkom sacom zdvihu | ⭐⭐⭐⭐⭐Ponorný dizajn, takmer eliminuje kavitáciu | Vertikálna je nevyhnutnosťou pre prchavé kvapaliny/nízke hladiny kvapaliny. |
| Priming | Zvyčajne sa vyžaduje samonasávanie alebo ručné nasávanie | Nevyžaduje sa naplnenie (mokrá vaňa/ponorná) | Vertikálne čerpadlá sa vyznačujú spoľahlivejším štartom bez rizika chodu nasucho. |
| Zarovnanie inštalácie | Jednoduchá a ľahká kalibrácia s inštaláciou základnej dosky | Komplexné, vyžadujúce presnú kalibráciu zvislosti | Horizontálne čerpadlá sú citlivejšie na sadanie základov. |
| Flexibilita jazdy | Extrémne vysoká (motor/diesel/parná turbína) | Obmedzené (hlavne obmedzené na motor) | Pre neelektrifikované oblasti alebo špeciálne zdroje energie zvoľte horizontálne. |
| Stabilita | Pevná základná doska, extrémne nízke vibrácie | Závisí od inštalačnej štruktúry, čelí výzvam axiálneho tlaku pod vysokým tlakom | Horizontálne čerpadlá sú stabilnejšie pre vysokorýchlostné a náročné pracovné podmienky. |
Vyhodnotenie výhod a nevýhod na základe vášho prevádzkového prostredia a charakteristík kvapaliny je rozhodujúce pre výber správneho čerpadla. Nasleduje podrobnejšia analýza ich výhod a nevýhod:
Výber odstredivých čerpadiel nie je len technickým hľadiskom, ale aj vedeckým odhadom dlhodobých prevádzkových nákladov. Výber správnej konštrukcie znamená nižšiu spotrebu energie, menej údržby a vyššiu stabilitu systému.
Ak si nie ste istí, ktorá štruktúra (horizontálna alebo vertikálna) je vhodnejšia pre vašu priemyselnú aplikáciu, odporúča sa poradiť sa so skúseným profesionálnym inžinierskym tímom.
S dlhoročnými skúsenosťami v odbore môže Teffiko poskytnúť komplexné riešenia od výberu a optimalizácie systému až po údržbu počas celého životného cyklu na základe vašich skutočných pracovných podmienok, vďaka čomu bude váš kvapalinový systém fungovať efektívnejšie a spoľahlivejšie.
Navštívtewww.teffiko.comza exkluzívne technické poradenstvo a riešenia.
