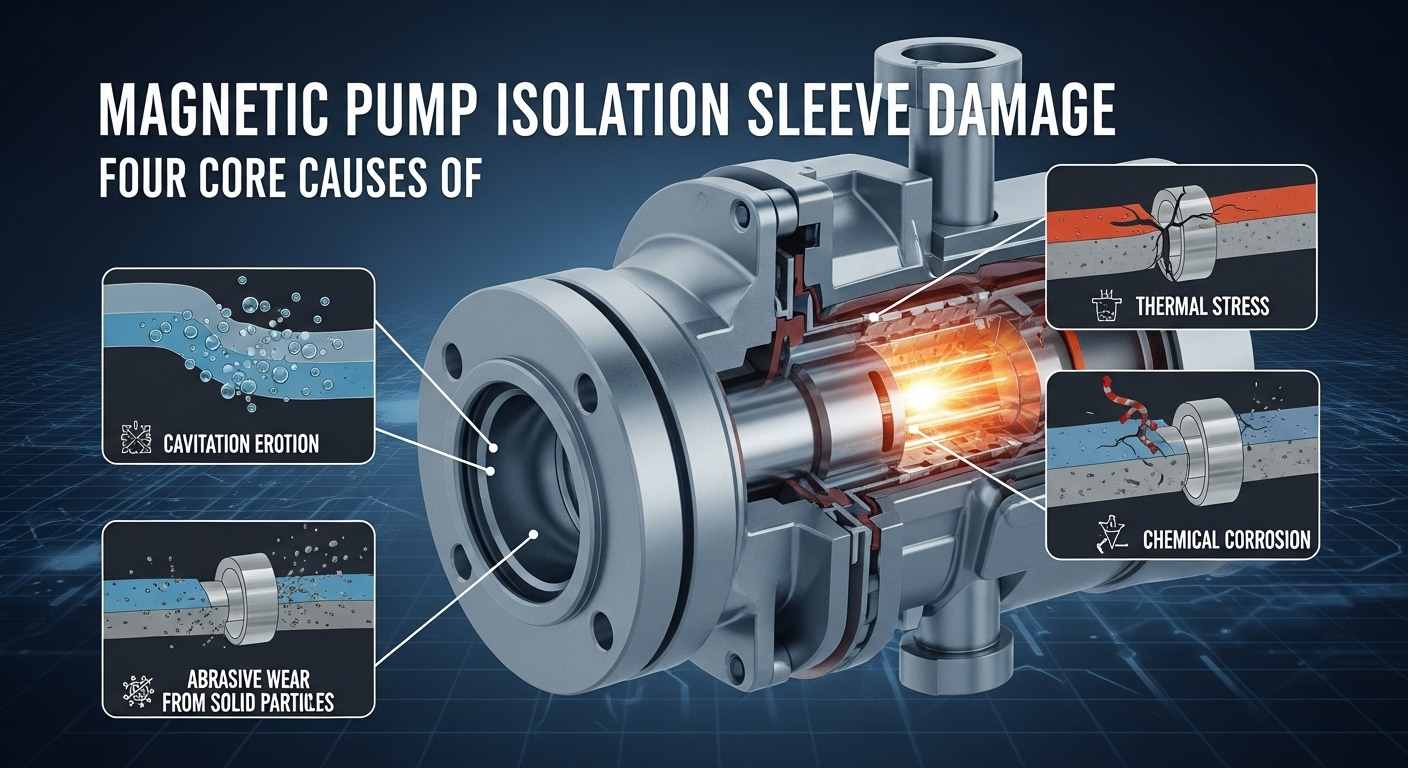

Štyri hlavné príčiny poškodenia izolačného puzdra magnetického čerpadla

Poškodeniemagnetická pumpaizolačná manžeta je hlavným bezpečnostným rizikom pri preprave chemických tekutín. Na základe inžinierskej praxe tento článok podrobne analyzuje mechanizmy poškodenia izolačného puzdra spôsobeného opotrebovaním tvrdými časticami, poruchou mazania nasucho, kolísaním prevádzkových podmienok a kavitáciou a poskytuje preventívne riešenia na profesionálnej úrovni, ktoré pomáhajú zlepšiť prevádzkovú stabilitu magnetických čerpadiel.

I. Magnetické cudzie telesá a tvrdé častice

Toto je najpriamejšia a najbežnejšia príčina fyzického opotrebovania izolačného puzdra. Medzi vnútorným a vonkajším magnetickým rotorom magnetického čerpadla existuje silné magnetické pole a jeho vnútorné prietokové kanály sú presné.

Mechanizmus poškodenia:

1. Magnetické cudzie telesá: Magnetické nečistoty ako železné piliny a zváracia troska v prepravovanom médiu budú silne adsorbované na povrchoch vnútorných a vonkajších magnetických rotorov. Keď sa vnútorný magnetický rotor otáča vysokou rýchlosťou, tieto častice budú nepretržite škrabať vnútornú stenu stacionárneho izolačného puzdra ako vysokorýchlostné rotačné rezacie hlavy, čo spôsobí postupné stenčovanie hrúbky steny a nakoniec opotrebovanie.
2. Tvrdé častice: Ak médium obsahuje nemagnetické tvrdé častice (ako je napríklad prášok katalyzátora, kryštály), vydrhnú a opotrebujú izolačné puzdro a klzné ložiská pod pohonom kvapaliny. Ako je uvedené vo vašich referenčných materiáloch, môže to ľahko spôsobiť, že sa izolačná manžeta „poškriabe alebo prereže“.

Bežné spúšťače:

• Neúplné čistenie systémových potrubí alebo skladovacích nádrží po inštalácii alebo údržbe.
• Samotný prepravovaný materiál obsahuje feromagnetické alebo tvrdé nečistoty.

Stratégie prevencie:

Nezabudnite nainštalovať vysoko presné filtre (v prípade potreby magnetické filtre) na vstupe čerpadla a vytvorte prísne pravidelné systémy čistenia a kontroly.

II. Suché trenie a nedostatočný prietok

Mazanie a chladenie magnetických čerpadiel závisí výlučne od prepravovanej kvapaliny. Akákoľvek operácia bez kvapaliny je smrteľná.

Mechanizmus poškodenia:

Ak v čerpadle nie je žiadne médium alebo je prietok média príliš nízky, klzné ložisko stratí mazanie a chladenie, čo vedie k vysokorýchlostnému suchému treniu. To v krátkom čase vygeneruje obrovské množstvo tepla, čo spôsobí, že ložisko sa najskôr „vypáli“. Toto teplo sa rýchlo odvedie do susednej izolačnej manžety: pri nekovových izolačných manžetách spôsobí roztavenie a karbonizáciu; v prípade kovových izolačných puzdier to môže viesť k deformácii alebo demagnetizácii a nakoniec k úplnému zlyhaniu.

Bežné spúšťače:

1. Príliš nízka hladina kvapaliny v zásobnej nádrži, čo vedie ku kavitácii čerpadla.
2. Vstupný ventil nie je otvorený, výstupný ventil je príliš zatvorený alebo je potrubie zablokované.
3. Nedostatočné naplnenie a odvzdušnenie pred spustením.

Stratégie prevencie:

Nainštalujte a aktivujte blokovacie ochranné zariadenia, ako sú hladinomery a prietokomery, aby ste dosiahli automatické vypnutie čerpadla pri nízkej hladine kvapaliny alebo pri nízkom prietoku. Dôsledne dodržujte prevádzkové postupy a pred spustením skontrolujte, či je „plnenie“ dokončené.

III. Fenomén kavitácie

Kavitácia je „neviditeľný zabijak“ magnetických púmp s obrovskou a nepostrehnuteľnou ničivou silou.

Mechanizmus poškodenia:

Keď je vstupný tlak čerpadla príliš nízky, kvapalina bude vrieť v dôsledku lokálneho nízkeho tlaku na obežnom kolese a na iných miestach, čím sa vytvorí veľké množstvo bublín. Keď tieto bubliny prúdia do oblasti vysokého tlaku s kvapalinou, okamžite prasknú a vyvolajú nárazovú silu tisícok atmosfér a miestnu vysokú teplotu.

1. Priamy dopad na povrch izolačného puzdra, čo spôsobuje jamkové a únavové poškodenie.
2. Kavitácia spôsobí silné vibrácie čerpadla, vážne poškodí hydraulickú rovnováhu, čo vedie k poškodeniu reťaze radu komponentov, ako sú ložiská, rotory a obežné kolesá. Izolačné puzdro je tiež náchylné na praskliny pri silných vibráciách a nepravidelnom namáhaní.

Bežné spúšťače:

• Nerozumná konštrukcia prívodného potrubia čerpadla, čo vedie k nadmernému odporu.
• Teplota prepravovaného média je príliš vysoká, blízko jeho bodu varu.
• Nedostatočné nasávanie s veľkým množstvom zvyškového plynu v systéme.
• Nedostatočná hladina vstupnej kvapaliny (NPSHa < NPSHr).

Stratégie prevencie:

Optimalizujte konštrukciu vstupného potrubia, znížte prietok a zabezpečte dostatočný tlak v nádrži alebo výšku hladiny kvapaliny. Vyhnite sa prevádzke pri teplotách blízkych bodu varu média.

IV. Výkyvy prevádzkových podmienok a nesprávna prevádzka

Magnetické čerpadlá sú presné zariadenia a ich stabilná prevádzka závisí od stabilných prevádzkových podmienok. Silné kolísanie prevádzkových podmienok vnútorne poškodí ich presné mechanické vyváženie.

Mechanizmus poškodenia:

1. Hydraulická nevyváženosť: Axiálna sila magnetických čerpadiel je zvyčajne automaticky vyvážená hydraulickým tlakom. Keď prevádzkové parametre ako výstupný tlak a prietok prudko kolíšu, táto presná rovnováha sa okamžite naruší. To spôsobí, že klzné ložisko a prítlačný krúžok budú znášať obrovské, nekonštruované axiálne a radiálne sily, čím sa urýchli opotrebovanie alebo priamo spôsobí poškodenie. Poškodenie ložiska okamžite ovplyvní stabilitu zostavy rotora, čo povedie k poškodeniu izolačného puzdra trením alebo kolíziou.
2. Chemické a fyzikálne preťaženie: Nesprávny výber materiálu izolačného puzdra, ktorý nemôže odolávať korózii média; alebo prevádzka mimo určených tlakových a teplotných podmienok urýchli starnutie materiálu, tečenie alebo krehnutie a v konečnom dôsledku povedie k poškodeniu.

Bežné spúšťače:

• Časté a veľké výkyvy parametrov systému, ako je tlak a prietok.
• Nedôsledné dodržiavanie prevádzkových postupov, svojvoľné otváranie a zatváranie ventilov, čo má za následok vodné rázy alebo tlakové rázy.
• Chyby pri predčasnom výbere, nezohľadnenie všetkých parametrov, ako je korózia média, teplota a tlak.

Stratégie prevencie:

Snažte sa udržiavať čerpadlo stabilne v prevádzke v blízkosti konštrukčného bodu, vyhýbajte sa častému spúšťaniu a vypínaniu a rozsiahlemu nastavovaniu prevádzkových podmienok. Počas fázy výberu plne komunikujte s technickým personálom a poskytnite čo najpodrobnejšie a najpresnejšie údaje o prevádzkových podmienkach.

Záver

Stručne povedané, zlyhaniemagnetická pumpaizolačná manžeta nie je len problémom materiálu, ale aj problémom systémového inžinierstva, ktorý zahŕňa čistotu média, návrh potrubia, riadenie prevádzky a špecifikácie údržby. Ako inovatívna značka, ktorá sa zameriava na vysokovýkonné riešenia prenosu tekutín bez únikov,Teffikovždy dodržiava základné koncepty „spoľahlivosť, inteligencia a zeleň“ a poskytuje celý rad produktov magnetických čerpadiel odolných voči korózii pre chemický, nový energetický a ropný priemysel.
