Vo veľkej krajine fluidných strojov,Teffikosa dlhodobo intenzívne venuje oblasti odstredivých čerpadiel.Odstredivé čerpadlázaujímajú dominantné postavenie vďaka svojej jednoduchej štruktúre a širokému rozsahu použitia. Hoci existuje široká škála odstredivých čerpadiel, od miniatúrnych pomocných čerpadiel pre domácnosť až po obrie priemyselné drenážne stanice s výrazne odlišným vzhľadom, ich jadrové „orgány“ sú nápadne podobné, keď sú ich plášte odstránené.
Dnes vykonáme hĺbkovú analýzu konštrukčných detailov a logiky vývoja odstredivých čerpadiel kombináciou klasických čerpadiel typu B, moderných čerpadiel IS a veľkoprietokových čerpadiel s dvojitým saním.

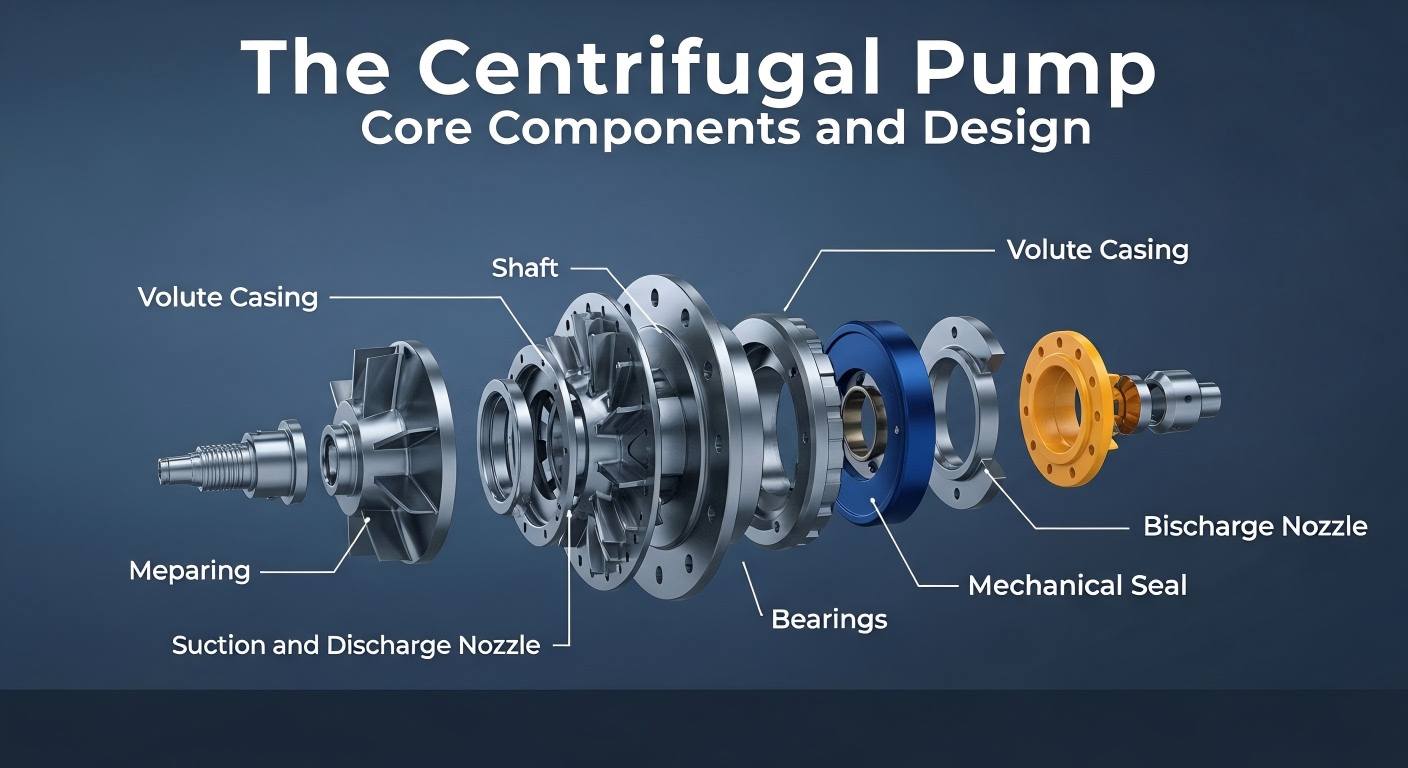

Bez ohľadu na variácie typu čerpadla tvoria základnú štruktúru odstredivých čerpadiel tieto hlavné komponenty:
Po pochopení všeobecnej štruktúry odstredivých čerpadiel ďalej skúmame niekoľko bežných typov odstredivých čerpadiel, z ktorých každé má špecifický konštrukčný dizajn na prispôsobenie sa rôznym pracovným podmienkam.
Čerpadlo typu B je klasická konštrukcia odstredivého čerpadla, vyznačujúca sa tým, že jeden koniec čerpadla je podopretý ložiskami vo vnútri konzoly, zatiaľ čo koniec vybavený obežným kolesom vyčnieva konzolovo von z konzoly. Na základe kombinácie telesa čerpadla a krytu čerpadla sa čerpadlá typu B delia na typy s otváraním vpredu a so zadným otváraním. Konštrukcia so zadným otváraním ponúka významné výhody pri údržbe: konzolu spolu s obežným kolesom možno odstrániť jednoduchým uvoľnením matice konzoly, bez demontáže vstupného a výstupného potrubia čerpadla, čo výrazne zjednodušuje proces údržby. Väčšina axiálnej sily čerpadiel typu B je vyvážená vyvažovacími otvormi na obežnom kolese a zvyšnú silu nesú ložiská. Tento typ čerpadla má jednoduchú konštrukciu, je spoľahlivý v prevádzke, ľahko sa vyrába a udržiava a je vysoko prispôsobivý, takže bol kedysi široko používaný.
Čerpadlo IS je hlavné jednostupňové jednostupňové odstredivé čerpadlo, ktoré postupne nahrádza čerpadlá typu B. Bol optimalizovaný na základe čerpadiel typu B, aby sa zlepšila energetická účinnosť a pohodlie. Priemer sacieho otvoru obežného kolesa čerpadiel IS je zvyčajne väčší a sacie a výtlačné otvory telesa čerpadla boli tiež vylepšené, pričom teleso čerpadla je priamo podopreté na základni. V porovnaní s čerpadlami typu B rovnakého výkonu majú čerpadlá IS menší menovitý výkon, čo odráža ich energeticky úsporné vlastnosti. Čerpadlá IS majú tiež konštrukciu so zadným otváraním, čo prináša ďalšie vylepšené pohodlie pri údržbe: otočné časti je možné vybrať kvôli údržbe odstránením medziľahlého spojenia predĺženej spojky bez demontáže telesa čerpadla, potrubí a motora. Čerpadlá IS sú vhodné pre priemyselné a mestské zásobovanie vodou a odvodňovanie, ako aj pre poľnohospodárske zavlažovanie a môžu prepravovať čistú vodu alebo kvapaliny s fyzikálnymi a chemickými vlastnosťami podobnými čistej vode, s teplotou nie vyššou ako 80 °C.
Jednostupňové odstredivé čerpadlo s dvojitým nasávaním je konštrukčne ekvivalentné kombinovaniu dvoch obežných kolies čerpadiel typu B, pričom kvapalina vstupuje z ľavej aj pravej strany obežného kolesa súčasne, čím je jeho prietok oveľa väčší ako prietok jednosacieho čerpadla rovnakej veľkosti. Jeho rotor je podopretý na oboch koncoch a teleso čerpadla je zvyčajne horizontálne deleného špirálového typu s dvoma poloskrutkovitými sacími komorami tvoriacimi delenú štruktúru spolu s telesom čerpadla. Táto konštrukcia nielenže zvláda veľké prietoky, ale tiež sama vyrovnáva axiálnu silu čerpadla vďaka symetrickému vstupu kvapaliny do obežného kolesa, čím sa eliminuje potreba dodatočného zariadenia na vyvažovanie axiálnej sily. Pri rovnakom prietoku majú čerpadlá s dvojitým nasávaním vo všeobecnosti lepšiu odolnosť voči kavitácii ako čerpadlá s jednoduchým nasávaním, čo je obzvlášť dôležité pri preprave ľahko odpariteľných kvapalín alebo pri podmienkach vysokého sacieho zdvihu. Tesniace zariadenie hriadeľa čerpadla väčšinou využíva tesniace tesnenie s vodným tesniacim krúžkom inštalovaným v upchávke na chladenie a mazanie zavedením tlakovej vody.
Od robustnej odolnosti čerpadiel typu B, cez energeticky úspornú presnosť čerpadiel IS až po skvelý výkon čerpadiel s dvojitým nasávaním, štrukturálny vývoj odstredivých čerpadiel sa vždy sústreďoval na dve kľúčové témy, ktorými sú efektívnosť a pohodlie pri údržbe. Rôzne typy odstredivých čerpadiel, založené na všeobecnej štruktúre jadra, majú svoje vlastné konštrukčné charakteristiky a aplikačné výhody, aby vyhovovali potrebám rôznych priemyselných scenárov.Teffikobude aj naďalej posilňovať výskum a vývoj a aplikáciu odstredivých čerpadiel s profesionálnou technológiou.
