V oblasti prepravy priemyselnej tekutiny má výber odstredivých čerpadiel priamo ovplyvňujú účinnosť systému a prevádzkovú stabilitu. OH1 a OH2, ako bežné štrukturálne typy odstredivých čerpadiel, aj keď obe patriace do kategórie horizontálnych jednofúžok centrifugálnych čerpadiel majú významné rozdiely v koncepciách návrhu a praktických aplikáciách. Nasleduje analýza zo štyroch rozmerov: konštrukčný návrh, parametre výkonnosti, použiteľné scenáre a náklady na údržbu.

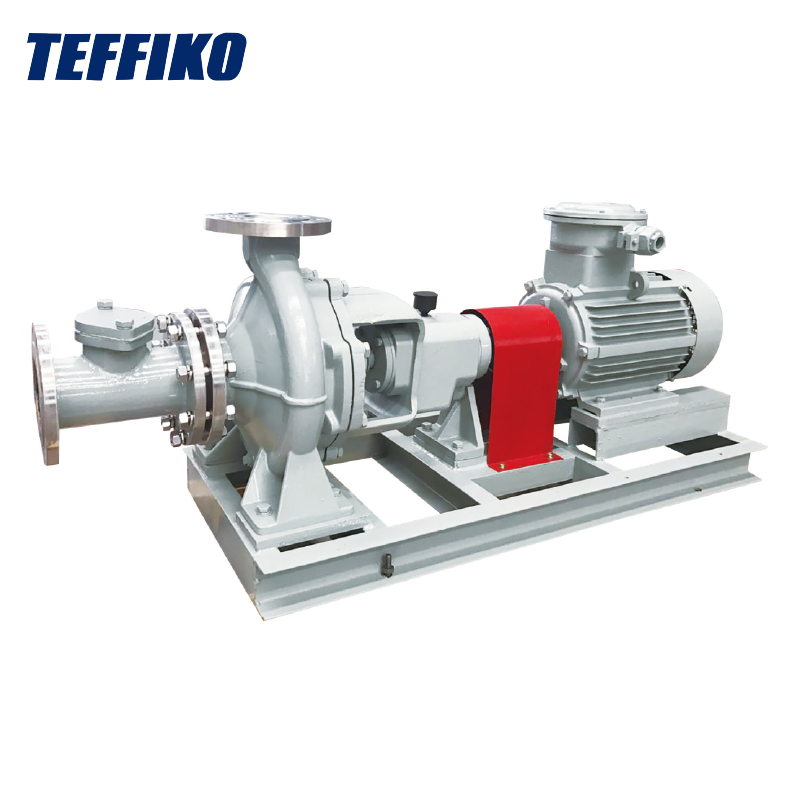

TenOH1 odstredivé čerpadloPrijíma konzolový dizajn, pričom obežné koleso je priamo namontované na predĺženom konci hriadeľa motora a podopreté iba motorovým ložiskom. Táto štruktúra eliminuje potrebu nezávislého ložiskového boxu pre telo čerpadla, čo vedie k kompaktnejšej celkovej axiálnej dimenzii, ktorá je vhodná pre inštalačné prostredia s obmedzeným priestorom. Konštrukčná štruktúra však spôsobuje, že axiálna sila v obežníku je úplne znášaná motorovým ložiskom, ktoré je náchylné na zrýchlenie opotrebenia ložiska počas dlhodobej funkcie.

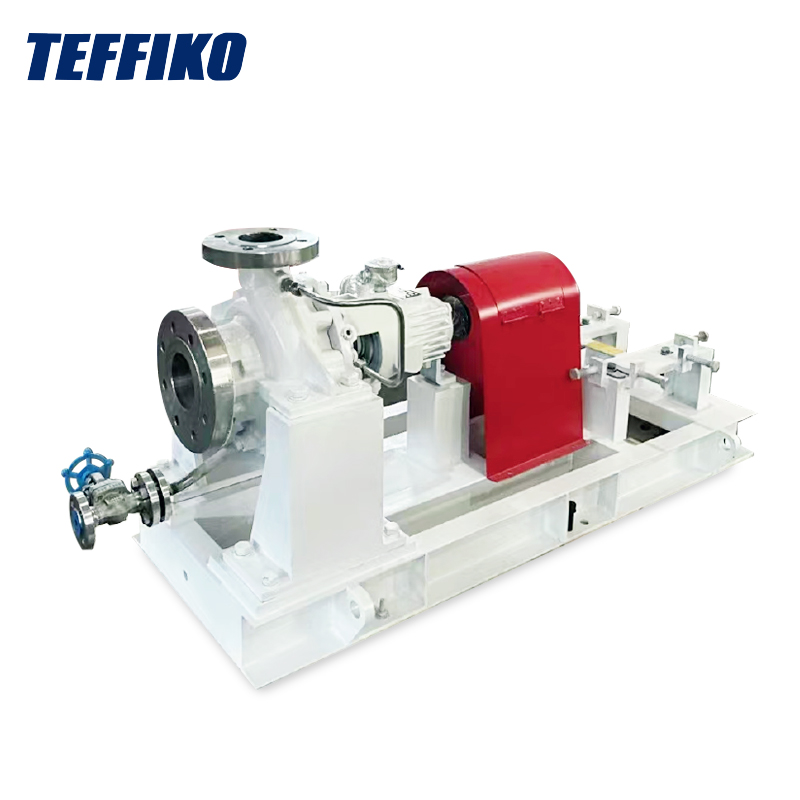

TenOH2 odstredivé čerpadloje vybavený nezávislou ložiskovou skrinkou a obežné koleso je podopreté tak, že koncové ložisko čerpadla a motorový koncový ložisko na oboch stranách vytvára dvojitú podpornú štruktúru. Tento dizajn S
Osobitne vyvažuje axiálnu silu cez ložisko ťahu v ložisku, čo výrazne znižuje zaťaženie ložiska motora a prevádzková stabilita sa výrazne zlepšila, ale celkový objem je väčší ako objem typu OH1.
Vzhľadom na štrukturálne obmedzenia menovité pracovný tlak v OH1 odstredivom čerpadle zvyčajne nepresahuje 1,6 MPa, čo je vhodný pre scenáre stredného a nízkej tlaku; Typ OH2 prostredníctvom vylepšenej podpory ložiska a konštrukcie tesnenia môže odolať tlaku viac ako 2,5 MPa a je vhodnejší pre potrubné systémy s vysokým tlakom.
V rovnakom stave prietoku je krivka účinnosti OH2 odstredivého čerpadla plochejšia a účinnosť sa pri odchytávaní od konštrukčného pracovného stavu rozpadá pomalšie; Typ OH1 má vyššiu účinnosť v blízkosti menovitému pracovnému stavu, ale jeho prispôsobivosť na premenlivé pracovné podmienky je slabšia.
Pretože odstredivé čerpadlo OH1 nemá nezávislú ložiskovú škatuľu, výmena ložiska vyžaduje demontáž spojenia medzi motorom a telom čerpadla a jediná pracovná hodina údržby je dlhšia; Jeho štruktúra je však jednoduchá a náklady na náhradné diely sú nižšie. Aj keď typ OH2 má nezávisle navrhnutú ložiskovú škatuľu, vďaka ktorej je denná údržba pohodlnejšia a umožňuje samostatnú výmenu čerpadla - koncového ložiska, nákupné náklady špeciálnych ložísk a tesnení sú relatívne vyššie. Pri výbere typu je potrebné komplexne zvážiť prevádzkový cyklus zariadenia a rozpočet na údržbu.
Typ OH1, s jednoduchou štruktúrou, je najvhodnejší pre „svetlé podmienky“, ako je prívod mestskej vody a odvodnenie, poľnohospodárske zavlažovanie, ktoré zahŕňajú nízky tlak a malý prietok. Jeho nízke náklady na nákup a údržbu môžu dať plnú hru svojej hodnote, čím sa stane nákladmi - efektívnou voľbou. Avšak v prostrediach s vysokým výťahom a vysokou rýchlosťou sa služobná životnosť ložiska výrazne zníži v dôsledku defektu konzoly. Typ OH2, ktorý má svoj návrh podpory, sa stal dlhoročnou spoľahlivou voľbou pre „ťažké pracovné podmienky“, ako sú chemické vysoko tlakové procesy a zásobovanie vodou elektrárne. Nielenže sa jeho životnosť pri vysokom zaťažení rozširuje o viac ako 50% v porovnaní s typom OH1, ale aj tesnenie hriadeľa znižuje únik v dôsledku vychýlenia malého hriadeľa a môže znížiť únavové poškodenie potrubí a základov na základe svojej nízkej vibračnej charakteristiky.
